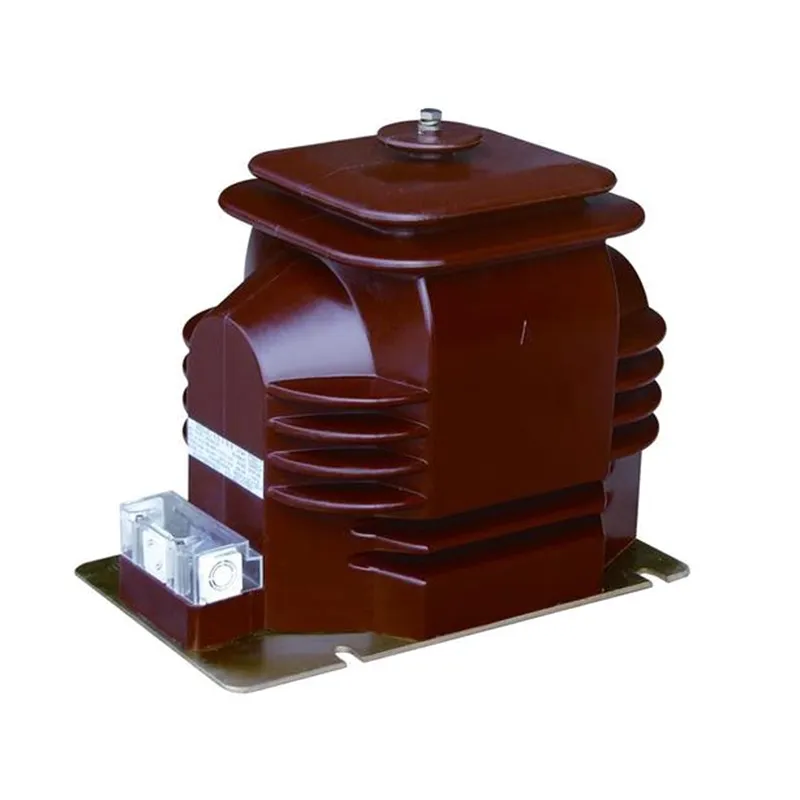

Apabila sistem pengedaran elektrik menjadi semakin kompleks, pengukuran voltan yang tepat dan perlindungan yang boleh dipercayai adalah lebih penting berbanding sebelum ini. A13.8 Kv Pengubah Potensi Fasa Tunggal dalam Pencawangmemainkan peranan penting dalam memastikan perubahan voltan yang tepat untuk pemeteran, pemantauan, perlindungan geganti dan sistem automasi.
XiFapakar dalam menyediakan kualiti tinggi13.8 Kv Pengubah Potensi Fasa Tunggal dalam Pencawangpenyelesaian yang direka untuk rangkaian utiliti moden, pencawang industri, kemudahan tenaga boleh diperbaharui dan infrastruktur pengagihan kuasa. Artikel ini meneroka prinsip kerja, pembinaan, faedah, spesifikasi teknikal, aplikasi, pertimbangan pemasangan dan keperluan penyelenggaraan komponen pencawang penting ini.
Pengubah potensi (PT), juga dipanggil pengubah voltan (VT), ialah pengubah instrumen yang direka untuk menurunkan paras voltan primer yang tinggi kepada voltan sekunder rendah piawai yang sesuai untuk alat pengukur, geganti perlindungan, sistem SCADA dan peralatan pemantauan.
A 13.8 Kv Pengubah Potensi Fasa Tunggal dalam Pencawangsecara khusus menukar voltan sistem kuasa voltan sederhana sekitar 13.8 kV kepada output yang selamat dan boleh diukur seperti 120V, 110V atau nilai piawai lain.
Transformer ini menyediakan pengasingan elektrik antara litar voltan tinggi dan sistem kawalan voltan rendah sambil mengekalkan ketepatan pengukuran yang tinggi.
Prinsip operasi adalah berdasarkan aruhan elektromagnet. Apabila belitan utama disambungkan ke rangkaian 13.8 kV, fluks magnet dijana dalam teras pengubah.
Fluks magnet ini mendorong voltan berkadar dalam belitan sekunder mengikut nisbah lilitan antara belitan primer dan sekunder.
Isyarat voltan rendah yang terhasil boleh memberi suapan dengan selamat:
Dengan menghasilkan semula bentuk gelombang voltan primer dengan tepat, pengubah membolehkan pemantauan dan perlindungan yang boleh dipercayai di seluruh pencawang.
Transformer berpotensi 13.8 kV berkualiti tinggi terdiri daripada beberapa komponen kritikal yang memastikan keselamatan operasi dan ketepatan pengukuran.
| Komponen | Fungsi |
|---|---|
| Penggulungan Utama | Disambungkan terus ke sistem voltan sederhana |
| Penggulungan Sekunder | Menyediakan output voltan yang dikurangkan untuk instrumen |
| Teras Magnet | Memindahkan fluks magnet dengan cekap |
| Sistem Penebat | Memastikan kekuatan dan keselamatan dielektrik |
| Porselin atau Perumahan Polimer | Melindungi komponen dalaman daripada keadaan persekitaran |
| Perhimpunan Terminal | Menyediakan sambungan elektrik yang selamat |
| Struktur Pembumian | Meningkatkan keselamatan operasi |
Pengeluar premium seperti XiFa menggunakan bahan penebat termaju dan teknik penggulungan ketepatan untuk memaksimumkan kebolehpercayaan dan hayat perkhidmatan.
Walaupun spesifikasi berbeza mengikut keperluan projek, parameter berikut biasanya ditemui dalam aplikasi pencawang.
| Parameter | Nilai Biasa |
|---|---|
| Voltan Ternilai | 13.8 kV |
| Jenis Fasa | Fasa Tunggal |
| Kekerapan | 50Hz / 60Hz |
| Voltan Sekunder | 120V, 110V atau disesuaikan |
| Kelas Ketepatan | 0.2, 0.5, 1.0 |
| Tahap Penebat | Mengikut Piawaian IEC/ANSI |
| Pemasangan | Luaran atau Dalaman |
| Kaedah Penyejukan | Penyejukan Udara Semulajadi |
| Kelas Perlindungan | Reka Bentuk Tahan Cuaca |
Transformer berpotensi memberikan penskalaan voltan yang sangat tepat, membolehkan pemeteran yang tepat dan analisis sistem.
Geganti pelindung bergantung pada input voltan yang tepat untuk mengesan keadaan operasi yang tidak normal dengan cepat dan tepat.
Dengan mengasingkan peralatan pengukuran daripada litar voltan tinggi, PT dapat mengurangkan bahaya elektrik dengan ketara.
Pemantauan voltan berterusan meningkatkan kesedaran operasi dan menyokong program penyelenggaraan pencegahan.
Sistem penebat berkualiti tinggi dan perumah tahan lama membolehkan operasi yang boleh dipercayai selama beberapa dekad.
Pencawang moden semakin bergantung kepada sistem pemantauan dan automasi digital yang memerlukan data voltan yang tepat.
Transformer potensi fasa tunggal 13.8 kV digunakan secara meluas merentasi pelbagai sektor.
Di mana sahaja pengukuran dan perlindungan voltan yang tepat diperlukan, transformer ini memainkan peranan yang penting.
Memilih PT yang betul memerlukan penilaian teliti beberapa faktor kejuruteraan.
Pastikan pengubah sepadan dengan voltan sistem nominal dan keperluan penebat.
Aplikasi pemeteran hasil biasanya memerlukan kelas ketepatan yang lebih tinggi daripada sistem pemantauan umum.
Kira jumlah beban bersambung daripada meter, geganti dan peralatan pemantauan.
Pertimbangkan kelembapan, tahap pencemaran, ketinggian, suhu dan keperluan seismik.
Sahkan pematuhan dengan piawaian IEC, ANSI, IEEE dan utiliti tempatan.
Pemasangan yang betul adalah penting untuk mencapai kebolehpercayaan jangka panjang.
Mengikuti prosedur ini meminimumkan isu pentauliahan dan meningkatkan jangka hayat peralatan.
Penyelenggaraan rutin memastikan prestasi berterusan dan kebolehpercayaan sistem.
| Aktiviti Penyelenggaraan | Kekerapan Disyorkan |
|---|---|
| Pemeriksaan Visual | Bulanan |
| Pemeriksaan Keketatan Terminal | Suku tahunan |
| Ujian Rintangan Penebat | setiap tahun |
| Pembersihan Penebat | Seperti yang Diperlukan |
| Pemeriksaan Terma | setiap tahun |
| Pengesahan Penentukuran | Mengikut Piawaian Utiliti |
Penyelenggaraan pencegahan dengan ketara mengurangkan gangguan yang tidak dijangka dan kos penggantian.
| Ciri | Pengubah Berpotensi (PT) | Pengubah Arus (CT) |
|---|---|---|
| Fungsi Utama | Pengukuran Voltan | Pengukuran Semasa |
| Sambungan | selari | Siri |
| Keluaran | Voltan Dikurangkan | Arus Dikurangkan |
| Nilai Menengah Biasa | 110V atau 120V | 1A atau 5A |
| Permohonan | Pemeteran dan Perlindungan | Pemeteran dan Perlindungan |
Kedua-dua pengubah instrumen bekerjasama untuk menyediakan pemantauan dan perlindungan sistem elektrik yang lengkap.
Industri kuasa sedang berkembang pesat ke arah pencawang digital dan infrastruktur grid pintar.
Perkembangan masa depan termasuk:
Pengeluar seperti XiFa terus melabur dalam teknologi pengubah termaju untuk menyokong keperluan industri yang sedang muncul ini.
Tujuan utamanya adalah untuk mengurangkan tahap voltan tinggi dengan selamat kepada voltan rendah piawai yang sesuai untuk pengukuran, pemeteran dan peranti pelindung.
Pengukuran voltan yang tepat memastikan pengebilan yang boleh dipercayai, pemantauan sistem, pengesanan kerosakan dan penyelarasan perlindungan.
ya. Banyak model direka khusus untuk pemasangan luar dengan penebat tahan cuaca dan sistem perumahan.
Dengan penyelenggaraan yang betul, pengubah berpotensi berkualiti tinggi selalunya memberikan hayat perkhidmatan melebihi 25 tahun.
IEC, ANSI, IEEE dan piawaian khusus utiliti biasanya dirujuk semasa memilih dan memasang potensi transformer.
Utiliti, loji perindustrian, kemudahan tenaga boleh diperbaharui, sistem pengangkutan, operasi perlombongan, dan rangkaian kuasa komersial semuanya bergantung kepada mereka.
A 13.8 Kv Pengubah Potensi Fasa Tunggal dalam Pencawangialah komponen asas untuk pengukuran voltan, perlindungan geganti, pemeteran tenaga, dan pemantauan sistem kuasa. Keupayaannya untuk memberikan perubahan voltan yang tepat sambil mengekalkan pengasingan elektrik menjadikannya amat diperlukan untuk pencawang moden dan sistem kuasa industri.
Sama ada menyokong rangkaian pengedaran utiliti, projek tenaga boleh diperbaharui atau kemudahan industri, memilih pengubah yang boleh dipercayai daripada pengilang berpengalaman boleh meningkatkan keselamatan operasi, ketepatan pengukuran dan kebolehpercayaan sistem dengan ketara.
Mencari penyelesaian yang boleh dipercayai dan berprestasi tinggi untuk projek pencawang anda yang seterusnya?XiFamenawarkan pengubah berpotensi yang direka bentuk secara profesional untuk memenuhi piawaian antarabangsa yang menuntut dan keperluan aplikasi yang pelbagai.Hubungi kamihari ini untuk membincangkan keperluan projek anda, meminta sokongan teknikal atau mendapatkan sebut harga tersuai daripada pasukan pakar kami.
