Dalam pusat data yang sibuk yang dipenuhi dengan ribuan pelayan, setiap watt kuasa yang digunakan mesti dipantau dengan tepat. Pengurus kemudahan bergantung pada rangkaian meter untuk mengesan penggunaan tenaga, mengenal pasti ketidakcekapan dan memperuntukkan kos. Di tengah-tengah setiap meter ini terletak aCT Transformer Arus—sensor sederhana yang melakukan salah satu tugas paling kritikal dalam pengukuran elektrik secara senyap. Tanpa komponen ini, pemantauan kuasa yang tepat akan menjadi hampir mustahil. Transformer semasa ialah jambatan penting antara dunia pengagihan kuasa voltan tinggi, arus tinggi dan elektronik sensitif, berkuasa rendah sistem pemeteran moden.
Jadi apakah yang menjadikan CT Transformer Semasa sebagai penderia utama untuk sistem pemeteran elektrik? Jawapannya terletak pada tiga keupayaan asas: pengukuran arus yang tepat merentasi julat dinamik yang luas, pengasingan galvanik lengkap antara litar utama dan peralatan pengukuran, dan keupayaan untuk menyediakan keluaran arus rendah piawai yang mudah diproses oleh meter dan geganti perlindungan. Artikel ini akan meneroka prinsip reka bentuk, ciri prestasi dan pertimbangan aplikasi yang menjadikan transformer semasa amat diperlukan dalam pemeteran elektrik. Daripada fizik aruhan magnetik kepada cabaran praktikal ketepatan dan ketepuan, kami akan membedah kejuruteraan yang membolehkan peranti ini menyampaikan ukuran yang boleh dipercayai dalam segala-galanya daripada submeter kediaman kepada pencawang voltan tinggi.

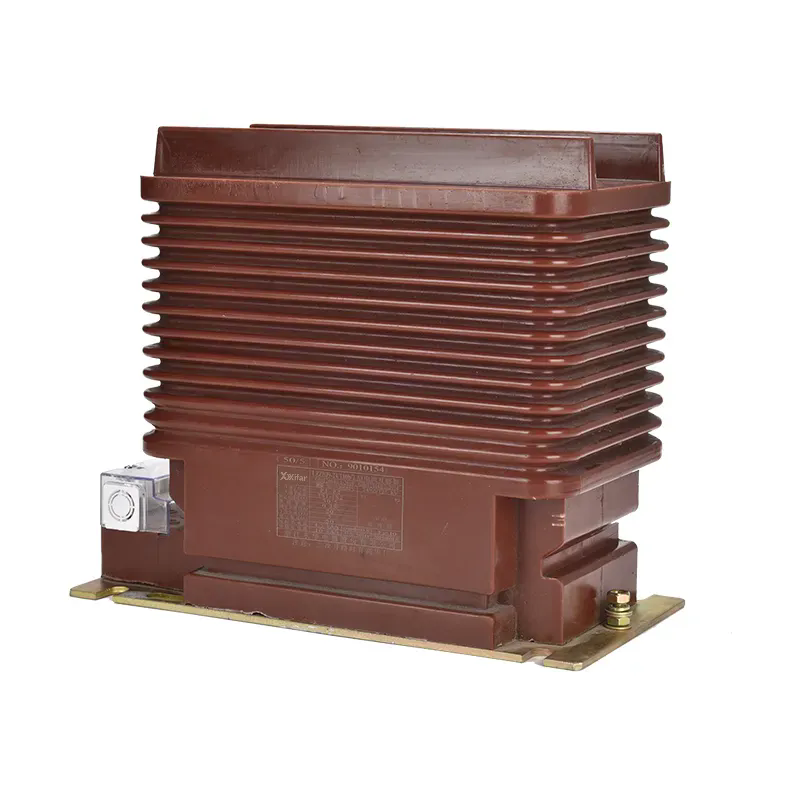

CT Transformer Arus ialah sejenis pengubah instrumen yang direka untuk menghasilkan arus yang dikurangkan dan berskala tepat yang berkadar dengan arus yang mengalir dalam konduktor primer. Ia adalah peranti pasif yang beroperasi pada prinsip aruhan elektromagnet. Konduktor utama—wayar yang membawa arus untuk diukur—melepasi teras CT, yang biasanya merupakan gelang bahan magnet kebolehtelapan tinggi seperti keluli silikon atau aloi nanohabluran. Konduktor utama ini bertindak sebagai belitan primer satu pusingan. Penggulungan sekunder, yang terdiri daripada banyak lilitan dawai tembaga bertebat yang dililit di sekeliling teras, memberikan arus keluaran. Apabila arus ulang alik mengalir melalui konduktor utama, ia menghasilkan fluks magnet yang berbeza-beza dalam teras. Fluks ini mendorong arus dalam belitan sekunder yang berkadar dengan arus primer, berskala dengan nisbah lilitan.
Bayangkan pengubah arus sebagai skala ketepatan yang mengukur berat seekor gajah dengan menimbang sampel yang kecil dan mewakili. Arus utama ialah gajah—besar dan berat. Arus sekunder ialah sampel kecil—mudah diukur dan selamat dikendalikan. Nisbah pusingan CT menentukan faktor penskalaan. Sebagai contoh, CT 1000:5 bermakna apabila 1000 ampere mengalir melalui primer, 5 ampere akan mengalir melalui litar sekunder. Output sekunder 5 A (atau 1 A) piawai ini membolehkan meter, geganti dan peralatan pemantauan lain dihasilkan sebagai peranti piawai, boleh tukar ganti, tanpa perlu direka bentuk untuk arus dan voltan tinggi litar utama. Inilah sebab asas mengapa CT Transformer Semasa adalah tulang belakang pemeteran elektrik moden.
Bahan teras adalah faktor kritikal dalam prestasi CT. Teras mesti mempunyai kebolehtelapan yang tinggi untuk menumpukan fluks magnet dengan cekap, dan ia mesti mempunyai histerisis yang rendah untuk meminimumkan kerugian. Teras juga mesti mempunyai lengkung kemagnetan linear untuk memastikan nisbah antara arus primer dan sekunder kekal malar merentasi keseluruhan julat arus. PadaWenzhou Xifa Electrical Equipment Co., Ltd.,kami mengeluarkan teras CT Transformer Semasa menggunakan keluli silikon berorientasikan bijian berkualiti tinggi, dipilih untuk sifat magnetiknya yang sangat baik dan coercivity yang rendah. Pengalaman kilang kami dalam reka bentuk teras dan teknologi penggulungan memastikan bahawa pengubah semasa kami memberikan prestasi yang boleh dipercayai dan tepat merentas pelbagai aplikasi.
Keselamatan adalah sebab utama mengapa transformer semasa digunakan dalam aplikasi pemeteran. Menyambung secara terus meter ke litar arus tinggi, voltan tinggi akan menjadi sangat berbahaya. Meter itu perlu dinilai untuk voltan utama penuh (yang boleh menjadi ratusan kilovolt) dan arus (yang boleh menjadi beribu-ribu ampere). Ini akan menjadi besar secara fizikal, sangat mahal, dan sememangnya berbahaya. CT Transformer Semasa dengan elegan menyelesaikan masalah ini dengan menyediakan pengasingan galvanik. Tiada sambungan elektrik langsung antara litar primer dan litar sekunder. Primer dipisahkan dari sekunder oleh penebat teras dan jarak fizikal antara belitan. Pengasingan ini memastikan bahawa meter dan operator tidak terdedah kepada voltan dan arus berbahaya sistem utama.
Litar sekunder CT Transformer Arus direka bentuk supaya selamat digunakan. Keluaran sekunder biasa ialah sama ada 5 A atau 1 A, yang mudah dikendalikan oleh meter standard dan geganti perlindungan. Voltan merentasi terminal sekunder juga dikekalkan rendah. Aspek keselamatan ini bukan sekadar kemudahan; ia adalah keperluan keselamatan asas. Litar sekunder CT tidak boleh dibuka semasa primer dihidupkan. Jika litar sekunder terbuka, impedans tinggi terminal sekunder akan menyebabkan fluks teras meningkat ke tahap berbahaya, menghasilkan voltan tinggi yang boleh membawa maut kepada kakitangan dan merosakkan peralatan.
Untuk aplikasi pemeteran, keselamatan ini adalah yang terpenting. CT Transformer Semasa membenarkan meter dipasang dengan selamat di lokasi yang mudah dibaca dan diselenggara. Meter boleh diletakkan di dalam panel, dipasang pada dinding, atau bahkan terletak jauh dari litar utama. Ini amat penting dalam pusat data moden, kemudahan perindustrian dan bangunan komersial di mana sistem pengurusan tenaga terpusat memerlukan pengukuran yang tepat pada berbilang titik. Kilang kami di Xifa mereka bentuk CT Transformer Semasanya dengan mengambil kira keselamatan, menggunakan bahan penebat berkualiti tinggi dan pembinaan yang teguh untuk memastikan pengasingan yang boleh dipercayai sepanjang hayat produk.
Untuk sebarang aplikasi pemeteran, ketepatan ialah parameter prestasi yang paling kritikal. Ketepatan CT Transformer Arus dinyatakan dari segi kelas ketepatannya, yang mentakrifkan ralat yang dibenarkan dalam nisbah antara arus primer dan sekunder dan anjakan fasa yang dibenarkan. Kelas ketepatan ditentukan oleh gabungan huruf dan nombor. Untuk aplikasi pemeteran, kelas ketepatan yang paling biasa ialah 0.1, 0.2, 0.5, 1, dan 3. Nombor tersebut menunjukkan ralat peratusan maksimum pada arus undian. Sebagai contoh, Kelas 0.5 CT mempunyai ralat nisbah maksimum 0.5% pada arus undian.
Anjakan fasa juga penting untuk pengukuran kuasa yang tepat. Dalam sistem tiga fasa, ralat fasa dalam CT boleh menyebabkan ralat ketara dalam pengukuran kuasa aktif dan reaktif. Kelas ketepatan juga mentakrifkan anjakan fasa maksimum. Sebagai contoh, Kelas 0.5 CT mempunyai anjakan fasa maksimum 20 minit (0.33 darjah). Kelas ketepatan diukur pada beban tertentu (beban) dan pada peratusan tertentu arus undian (biasanya 100%). Ketepatan CT tidak tetap pada keseluruhan julatnya; ia biasanya paling tepat pada arus undian dan merosot pada arus yang sangat rendah dan pada arus melebihi nilai undian.
Jadual berikut meringkaskan kelas ketepatan dan aplikasi pemeteran biasa mereka.
| Kelas Ketepatan | Ralat Nisbah Maks | Anjakan Fasa Maks | Aplikasi Biasa |
| 0.1 | 0.1% | 5 minit | Pemeteran ketepatan, penentukuran, piawaian |
| 0.2 | 0.2% | 10 minit | Pemeteran hasil ketepatan tinggi |
| 0.5 | 0.5% | 20 minit | Pemeteran komersial dan perindustrian |
| 1.0 | 1.0% | 60 minit | Pemeteran tujuan am |
| 3.0 | 3.0% | Tidak dinyatakan | Petunjuk sahaja |
Memilih kelas ketepatan yang betul adalah keputusan kritikal. Untuk aplikasi pemeteran hasil, di mana ukuran digunakan untuk pengebilan, ketepatan yang lebih tinggi (0.1 atau 0.2) adalah penting. Untuk submeter dan pemantauan am, CT Kelas 0.5 atau 1.0 biasanya mencukupi. Kelas ketepatan yang diperlukan juga bergantung kepada beban meter. Meter mesti mempunyai beban yang cukup rendah untuk memastikan CT beroperasi dalam had ketepatan yang ditetapkan. Di Wenzhou Xifa Electrical Equipment Co., Ltd., kami menawarkan rangkaian penuh kelas ketepatan CT Transformer Semasa untuk memenuhi keperluan pelanggan kami, daripada pemeteran hasil ketepatan tinggi kepada aplikasi pemantauan am.
Salah satu kelebihan utama CT Transformer Arus ialah keupayaannya untuk mengukur arus dengan tepat merentasi julat yang luas, daripada arus pecahan kecil kepada arus beban lampau yang besar. Julat dinamik ini penting untuk sistem pemeteran elektrik moden, yang mesti mengukur penggunaan tenaga dengan tepat semasa tempoh beban ringan dan berat. Julat dinamik CT ditentukan terutamanya oleh bahan teras dan reka bentuk penggulungan. Teras mesti boleh beroperasi secara linear pada julat luas ketumpatan fluks. Penggulungan mesti direka bentuk untuk meminimumkan kearuhan kebocoran dan untuk menyediakan nisbah pusingan yang stabil.
Bahan teras adalah faktor paling kritikal dalam mencapai julat dinamik yang luas. Teras mesti mempunyai lengkung magnetisasi linear, bermakna ketumpatan fluks adalah berkadar dengan daya magnetisasi, sehingga titik tepu. Teras kebolehtelapan tinggi, seperti keluli silikon berorientasikan butiran, mempunyai kawasan yang agak linear pada julat arus yang luas. Teras juga mesti mempunyai koersitiviti yang rendah untuk meminimumkan histerisis dan memastikan bahawa CT mengekalkan ketepatannya dari semasa ke semasa. Bahan teras juga dipilih untuk mempunyai ketumpatan fluks tepu yang tinggi untuk mengelakkan teras daripada tepu di bawah keadaan kerosakan. Geometri teras juga penting; teras dengan luas keratan rentas yang besar boleh mengendalikan fluks yang lebih besar tanpa tepu.
Reka bentuk penggulungan juga mempengaruhi julat dinamik. Penggulungan sekunder biasanya dililit dengan sebilangan besar lilitan untuk menghasilkan voltan keluaran tinggi per ampere arus primer. Kepekaan yang tinggi ini membolehkan CT mengukur arus kecil dengan tepat. Penggulungan direka untuk meminimumkan kearuhan kebocoran, yang boleh menyebabkan ralat pada frekuensi tinggi dan semasa keadaan sementara. Penebat antara selekoh mestilah teguh untuk mengelakkan litar pintas. Penggulungan juga mesti direka bentuk untuk mengendalikan arus undian tanpa terlalu panas. Kilang kami di Wenzhou Xifa Electrical Equipment Co., Ltd. menggunakan teknik penggulungan termaju dan bahan berkualiti tinggi untuk memastikan CT Transformer Semasa kami menyediakan julat dinamik yang luas dan prestasi yang konsisten merentas keseluruhan julat operasi mereka.
Reka bentuk teras dan belitan juga mesti mengambil kira kesan beban. Beban adalah impedans litar sekunder, termasuk meter, petunjuk, dan terminal penyambung. Beban yang tinggi boleh mengurangkan julat dinamik berkesan CT dan boleh menyebabkan tepu pada arus yang agak rendah. Adalah penting untuk memilih CT dengan penarafan yang sesuai untuk beban yang dijangkakan. CT dengan penarafan beban yang tinggi akan mempunyai teras yang lebih besar dan lebih banyak lilitan, menghasilkan julat dinamik yang lebih luas. Pasukan teknikal kami boleh membantu dalam mengira beban yang sesuai untuk permohonan anda.
Dua faktor kritikal yang mempengaruhi ketepatan dan prestasi CT Transformer Semasa ialah beban dan ketepuan. Beban ialah jumlah impedans litar sekunder, termasuk meter, petunjuk penyambung, dan titik penamat. Jika beban terlalu tinggi, voltan keluaran CT akan dipaksa meningkat, menyebabkan fluks teras meningkat, yang boleh menyebabkan ketepuan. Ketepuan berlaku apabila ketumpatan fluks teras mencapai ketumpatan fluks maksimum bahan, di mana peningkatan dalam arus primer tidak menyebabkan peningkatan berkadar dalam arus sekunder. Ini menyebabkan CT menghasilkan isyarat keluaran yang herot, yang membawa kepada pengukuran yang tidak tepat.
Hubungan antara beban dan ketepuan adalah pertimbangan reka bentuk yang kritikal. CT dinilai untuk beban tertentu, biasanya dinyatakan dalam VA (volt-ampere). Sebagai contoh, CT dengan penarafan 5 VA boleh memacu litar sekunder dengan jumlah impedans sehingga 0.2 ohm pada 5 A (sejak P = I²R). Jika beban melebihi penarafan ini, CT mungkin tepu pada arus primer yang lebih rendah, mengehadkan julat dinamiknya dan menyebabkan ralat pengukuran. Adalah penting untuk memilih CT dengan penarafan beban yang lebih tinggi daripada beban sebenar meter dan petunjuk penyambung.
Untuk memastikan pengukuran yang tepat, CT harus dikendalikan jauh di bawah titik tepunya. Margin antara fluks operasi dan fluks tepu dipanggil "margin tepu." CT dengan margin tepu yang tinggi akan lebih tahan terhadap tepu dan akan mengekalkan ketepatannya pada julat arus yang lebih luas. Margin tepu ditentukan oleh bahan teras, geometri teras, dan bilangan lilitan. CT yang direka untuk aplikasi pemeteran biasanya mempunyai margin tepu yang tinggi untuk memastikan ia boleh mengendalikan beban berlebihan tanpa kehilangan ketepatan. Jadual berikut menggambarkan kesan beban pada ketepatan pengukuran CT Transformer Arus biasa.
| Beban (% daripada Dinilai) | Ralat Pengukuran (%) | Kesan |
| 25% | 0.1% | Dalam spesifikasi, pengukuran yang tepat |
| 50% | 0.15% | Dalam spesifikasi, pengukuran yang tepat |
| 100% | 0.3% | Pada beban yang dinilai, ralat meningkat sedikit |
| 150% | 1.5% | Beban yang berlebihan, kesilapan yang ketara |
| 200% | 5.0% | Ketepuan teruk, ukuran tidak boleh dipercayai |
Beban hendaklah sentiasa dikira dan disahkan dengan teliti semasa fasa reka bentuk sistem pemeteran. CT dengan penilaian VA yang lebih tinggi boleh mengendalikan beban yang lebih tinggi, tetapi ia juga lebih besar dan lebih mahal. CT dengan penilaian VA yang lebih rendah adalah lebih kecil dan lebih murah, tetapi ia lebih sensitif terhadap beban dan mungkin tepu di bawah beban berat. Di Xifa, kami menawarkan rangkaian CT Transformer Semasa dengan penarafan beban yang berbeza untuk memenuhi keperluan khusus bagi aplikasi pemeteran yang berbeza. Pasukan teknikal kami boleh membantu dalam memilih CT yang sesuai untuk permohonan anda.
Memilih CT Transformer Arus yang betul untuk aplikasi pemeteran melibatkan penilaian sistematik terhadap keperluan semasa, voltan dan ketepatan sistem. Rangka kerja pemilihan berikut menyediakan pendekatan langkah demi langkah untuk memastikan bahawa CT dinyatakan dengan betul. Langkah pertama ialah menentukan julat arus utama. CT mesti dapat mengukur arus operasi maksimum dengan tepat, dan ia juga mesti dapat menahan arus kerosakan maksimum tanpa kerosakan. Arus undian CT hendaklah dipilih kira-kira 60-80% daripada arus beban maksimum yang dijangkakan, memberikan sedikit margin untuk pertumbuhan beban masa hadapan. Julat dinamik CT juga harus dipertimbangkan, memastikan ia dapat mengukur arus minimum dan maksimum dengan tepat.
Langkah kedua ialah menentukan kelas ketepatan yang diperlukan. Untuk pemeteran hasil, kelas ketepatan tinggi (0.1 atau 0.2) diperlukan. Untuk submeter dan pemantauan am, kelas ketepatan yang lebih rendah (0.5 atau 1.0) mungkin mencukupi. Kelas ketepatan juga mesti dipadankan dengan beban meter. Langkah ketiga ialah menentukan beban. Beban mesti dikira berdasarkan impedans input meter, panjang petunjuk penyambung, dan galangan mana-mana peranti perantaraan. CT mesti mempunyai penarafan beban yang lebih besar daripada beban yang dikira.
Jadual berikut meringkaskan kriteria pemilihan utama dan menyediakan nilai tipikal untuk CT Transformer Semasa.
| Kriteria Pemilihan | Pertimbangan | Nilai Biasa |
| Arus Utama (A) | Arus beban berterusan maksimum | 50, 100, 200, 400, 800, 1000, 2000 |
| Arus Sekunder (A) | Keluaran standard untuk meter | 5 A atau 1 A |
| Kelas Ketepatan | Ketepatan ukuran yang diperlukan | 0.1, 0.2, 0.5, 1.0 |
| Beban (VA) | Jumlah impedans litar sekunder | 2.5, 5, 10, 15, 30 |
| Tahap Penebat | Voltan berkadar litar primer | 0.6 kV, 12 kV, 24 kV, 36 kV |
| Kekerapan (Hz) | Kekerapan sesalur | 50 Hz atau 60 Hz |
Faktor tambahan yang perlu dipertimbangkan termasuk tahap penebat, kekerapan dan suhu ambien. CT mesti direka bentuk untuk tahap voltan litar utama. Untuk aplikasi voltan tinggi, CT mesti mempunyai jarak penebat dan rayapan yang mencukupi. CT mesti direka bentuk untuk frekuensi sesalur (50 Hz atau 60 Hz). Suhu ambien mempengaruhi prestasi CT dan keupayaannya untuk menghilangkan haba. Di Xifa, kami mengeluarkan CT Transformer Semasa untuk pelbagai aplikasi, daripada pengedaran voltan rendah kepada pemeteran pencawang voltan tinggi. Produk kami direka bentuk untuk memenuhi piawaian antarabangsa yang berkaitan dan diuji dengan teliti untuk memastikan prestasi yang boleh dipercayai.
Soalan 1: Apakah perbezaan antara pengubah arus dan pengubah voltan?
Jawapan: Transformer arus (CT) digunakan untuk mengukur arus dan disambung secara bersiri dengan litar. Pengubah voltan (VT) digunakan untuk mengukur voltan dan disambung secara selari. CT menghasilkan arus sekunder yang berkadar dengan arus primer, manakala VT menghasilkan voltan sekunder yang berkadar dengan voltan primer. Kedua-duanya adalah pengubah instrumen yang digunakan untuk pemeteran dan perlindungan. CT Transformer Semasa ialah penderia utama untuk mengukur arus dalam sistem kuasa.
Soalan 2: Bolehkah saya memasang CT transformer semasa dalam sebarang orientasi?
Jawapan: Walaupun CT Transformer Semasa boleh dipasang dalam kebanyakan orientasi, biasanya disyorkan untuk mengikuti garis panduan pengilang. Orientasi tidak menjejaskan ketepatan pada arus operasi biasa dengan ketara. Walau bagaimanapun, untuk aplikasi ketepatan tinggi, adalah dinasihatkan untuk memastikan teras tidak tertakluk kepada getaran atau medan magnet yang berlebihan. Untuk CT teras berpecah, penjagaan harus diambil untuk memastikan teras ditutup dengan betul dan selamat untuk mengekalkan ketepatan.
Soalan 3: Bagaimanakah cara saya memilih antara CT sekunder 5 A dan 1 A?
Jawapan: Pilihan antara CT Transformer Arus sekunder 5 A dan 1 A bergantung pada peralatan pemeteran dan jarak antara CT dan meter. Output 5 A adalah lebih biasa dan menyediakan tahap isyarat yang lebih tinggi, yang boleh berfaedah dalam persekitaran yang bising. Output 1 A sering digunakan untuk penghantaran jarak jauh kerana arus yang lebih rendah mengurangkan penurunan voltan dalam petunjuk. Kebanyakan meter moden menyokong kedua-dua input 5 A dan 1 A. Kilang kami boleh memberikan panduan tentang pilihan optimum untuk aplikasi khusus anda.
Soalan 4: Apakah yang menyebabkan CT transformer arus tepu?
Jawapan: CT Transformer Arus tepu apabila fluks magnet dalam teras mencapai had maksimumnya. Ini biasanya berlaku apabila arus primer melebihi kapasiti penarafan CT dengan margin yang besar, atau apabila beban sekunder terlalu tinggi. Ketepuan juga boleh disebabkan oleh komponen DC yang tinggi dalam arus primer atau oleh frekuensi sistem yang berlebihan. Apabila CT tepu, arus keluarannya menjadi herot dan tidak berkadar dengan arus primer, yang membawa kepada pengukuran yang tidak tepat dan potensi maloperasi perlindungan. Kilang kami menguji setiap CT untuk ciri tepu untuk memastikan prestasi yang boleh dipercayai di bawah keadaan kerosakan.
Soalan 5: Apakah kelebihan menggunakan CT teras split untuk pemeteran?
Jawapan: CT Transformer Semasa teras berpecah menawarkan beberapa kelebihan, terutamanya untuk pemasangan pengubahsuaian. Teras boleh dibuka dan diapit di sekeliling konduktor utama tanpa memutuskan sambungan konduktor. Ini menjadikan pemasangan lebih mudah dan pantas, terutamanya dalam sistem sedia ada di mana pemotongan sambungan sukar atau mahal. CT teras pisah juga berguna untuk aplikasi pemantauan sementara. Walau bagaimanapun, CT teras pecahan biasanya mempunyai ketepatan yang lebih rendah daripada CT teras pepejal kelas yang sama. Untuk aplikasi ketepatan tinggi, CT teras pepejal diutamakan. Produk CT Transformer Semasa teras berpecah kami direka untuk memberikan ketepatan yang baik sambil menawarkan kemudahan pemasangan yang mudah.
Transformer semasa ialah wira sistem pemeteran elektrik yang tidak didendang. Ia menyediakan fungsi kritikal untuk mengukur arus tinggi dengan tepat sambil memastikan keselamatan kakitangan dan peralatan. Keupayaan mereka untuk menyediakan pengasingan galvanik, menghasilkan keluaran arus rendah yang diseragamkan, dan beroperasi dengan andal dalam julat dinamik yang luas menjadikannya amat diperlukan untuk pemantauan tenaga moden, pengebilan dan aplikasi perlindungan. Daripada fizik aruhan magnetik kepada pertimbangan praktikal beban dan ketepuan, CT Transformer Semasa adalah bukti kuasa kejuruteraan yang mudah dan teguh.
Memilih CT Transformer Semasa yang betul untuk aplikasi anda memerlukan pertimbangan yang teliti terhadap ketepatan, beban dan keperluan sistem. Dengan memahami faktor ini, anda boleh memastikan sistem pemeteran anda menyediakan data yang boleh dipercayai dan tepat yang diperlukan untuk pengurusan tenaga yang berkesan. PadaWenzhou Xifa Electrical Equipment Co., Ltd., kami komited untuk menyediakan CT Transformer Semasa berkualiti tinggi yang memenuhi keperluan pemeteran yang paling mencabar. Produk kami direka bentuk dan dihasilkan mengikut piawaian tertinggi, memastikan prestasi yang boleh dipercayai sepanjang hayat pemasangan.
-
