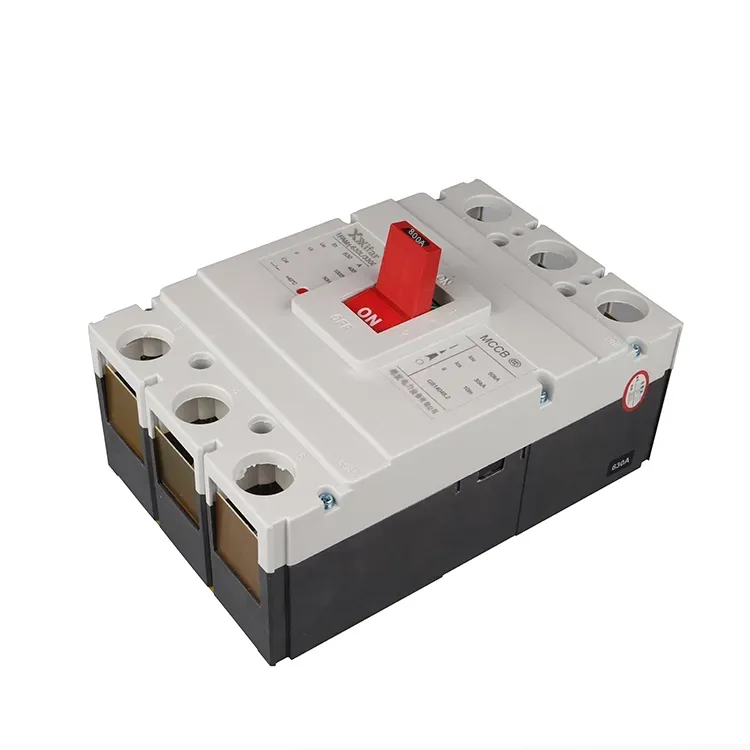

400v 800a Pemutus Litar Kes Bertebat Beracuan

Pemutus litar kes bertebat acuan 400v 800a MCCB ialah sejenis pemutus litar voltan rendah yang menampilkan perumah penebat beracuan dengan penebat udara. Ia digunakan secara meluas dalam sistem pengagihan kuasa untuk mengganggu atau mengasingkan arus biasa serta arus kerosakan dalam julat terkadar, yang memastikan keselamatan talian dan peralatan elektrik. struktur dalaman pemutus litar kes bertebat acuan 400v 800a MCCB biasanya termasuk sesentuh bergerak dan tetap, mekanisme pengendalian dan unit trip seperti pelepasan haba dan magnet. Komponen ini membolehkan pemutus litar kes bertebat acuan 400v 800a untuk menyediakan kedua-dua kelewatan masa yang lama dan perlindungan serta-merta. Jenis perjalanan biasa bagi pemutus litar kes bertebat acuan 400v 800a termasuk magnet sahaja, magnet terma dan keluaran elektronik.

Definisi pemutus litar kes bertebat acuan

Pemutus litar kes bertebat 400v 800a acuan MCCB diletakkan di antara pemutus litar kecil, yang juga dipanggil MCB dan pemutus litar udara, yang dinamakan ACB, dari segi kapasiti dan penggunaan. Pemutus litar kes bertebat acuan 400v biasanya meliputi julat arus daripada 10A hingga 1600A. Dengan sama ada unit trip magnet terma atau elektronik yang disertakan dalam bekas acuan, ia sesuai untuk perlindungan dan kawalan pada pelbagai peringkat sistem kuasa pengagihan voltan rendah.

Pemutus litar kes bertebat beracuan Fungsi dan Ciri

Unit perjalanan magnet terma menggabungkan unsur dwilogam untuk perlindungan beban lampau dengan mekanisme magnetik untuk perlindungan litar pintas. Unit perjalanan elektronik, sebaliknya, membenarkan pelarasan tetapan perlindungan yang lebih tepat, biasanya dalam julat toleransi 10%–20%. Ia amat berguna dalam litar motor yang pemutus litar kes bertebat acuan 400v 800a MCCB mesti melalui arus masuk yang tinggi, dengan paras pikap magnet sering ditetapkan melebihi sepuluh kali ganda arus undian.

Aplikasi pemutus litar kes bertebat acuan

Pemutus litar kes bertebat 400v 800a acuan MCCB boleh digunakan sebagai penyuap dalam sistem pengedaran primer, sekunder atau tertiari, dan juga sesuai sebagai pemutus masuk di peringkat menengah dan tertiari. Kapasiti pemutus litar pintas muktamad mereka, biasanya antara 36kA hingga 120kA, adalah jauh lebih tinggi daripada pemutus litar kecil, yang biasanya jatuh antara 6kA dan 10kA.

Pemutus litar kes bertebat acuan Pertimbangan Pemilihan

Faktor utama dalam memilih MCCB termasuk saiz bingkai dan arus undian, seperti 100A atau 250A, tetapan unit perjalanan, seperti Ir = 1.2In atau 5In, kapasiti pecah dan ciri lengkung perjalanan yang diperlukan, seperti fungsi kelewatan masa yang lama dan singkat.

Pemutus litar kes bertebat acuan Perbandingan Teknikal

Pemutus litar kes bertebat magnet terma 400v 800a mempunyai struktur yang agak mudah tetapi ketepatan yang lebih rendah, dengan toleransi sekitar ±20%. Unit perjalanan elektronik, selalunya berdasarkan penderiaan gegelung Rogowski, menawarkan ketepatan dan pampasan suhu yang dipertingkatkan, yang menjadikan pemutus litar kes bertebat acuan 400v 800a lebih sesuai untuk litar kritikal atau aplikasi yang memerlukan penyelarasan terpilih.

Parameter pemutus litar kes terlindung 400v 800a acuan:
