A Curren Transformer (CT)ialah komponen kritikal dalam sistem elektrik dan kuasa moden, membolehkan pengukuran arus yang tepat, perlindungan sistem, dan pemantauan tenaga tanpa sentuhan elektrik langsung. Memilih CT yang betul adalah penting untuk memastikan keselamatan, ketepatan dan kebolehpercayaan sistem jangka panjang.
Dalam panduan mendalam ini, kami meneroka cara pengubah semasa berfungsi, jenis CT yang berbeza, kriteria pemilihan utama, kelas ketepatan, amalan terbaik pemasangan dan aplikasi dunia sebenar. Sama ada anda sedang mereka bentuk sistem kuasa industri, menaik taraf pemantauan tenaga atau memilih CT untuk geganti perlindungan, artikel ini akan membantu anda membuat keputusan termaklum.

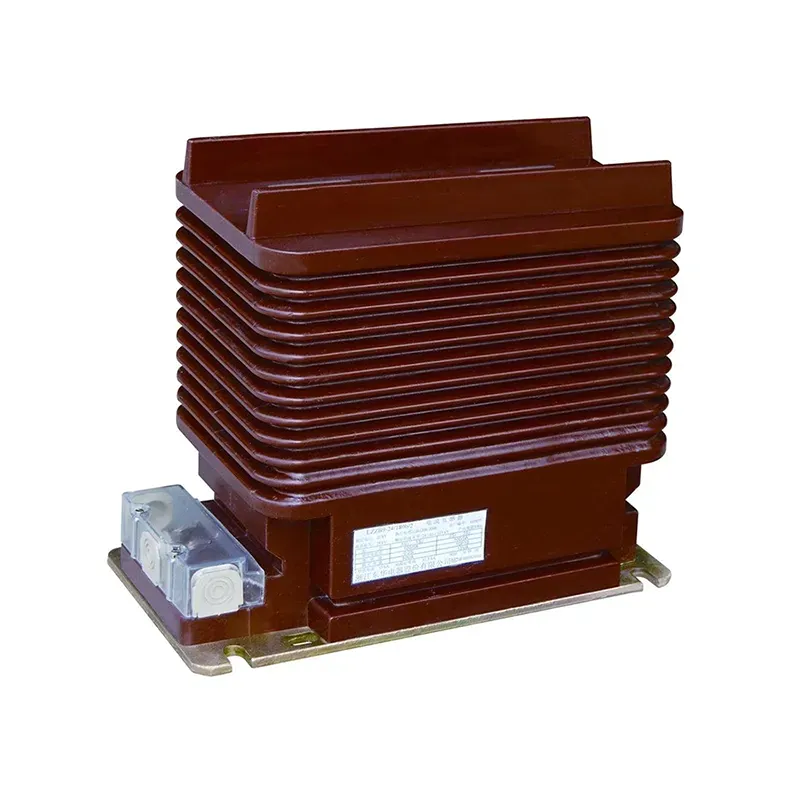

A Pengubah Arus (CT)ialah pengubah instrumen yang direka untuk mengurangkan nilai arus ulang alik (AC) tinggi ke tahap yang lebih rendah dan piawai yang boleh diukur atau dipantau dengan selamat oleh meter, geganti perlindungan atau peranti kawalan.
CT digunakan secara meluas dalam:
Dengan menggunakan aruhan elektromagnet, CT menyediakan pengasingan elektrik antara litar voltan tinggi dan peralatan pengukuran voltan rendah, meningkatkan keselamatan sistem dengan ketara.
Prinsip operasi pengubah arus adalah berdasarkanHukum aruhan elektromagnet Faraday. Apabila arus mengalir melalui konduktor utama, ia menghasilkan medan magnet di sekeliling teras. Fluks magnet ini mendorong arus berkadar dalam belitan sekunder.
Sebagai contoh, CT dinilai pada1000A:5A converts 1000 amperes of primary current into a manageable 5 amperes for measurement instruments.
CT tingkap mempunyai bukaan bulat yang melaluinya konduktor utama. Ia padat, boleh dipercayai, dan biasa digunakan dalam panel suis dan pengedaran.
CT teras pisah boleh dipasang tanpa memutuskan sambungan konduktor utama, menjadikannya ideal untuk menyesuaikan semula sistem sedia ada dan audit tenaga.
CT jenis bar menggunakan konduktor utama terbina dalam dan direka untuk aplikasi arus tinggi dengan kekuatan mekanikal yang sangat baik.
CT ini termasuk berbilang lilitan pada belitan utama dan digunakan untuk aplikasi pengukuran arus rendah dan ketepatan tinggi.
Memilih CT yang betul memerlukan pengimbangan prestasi, keselamatan dan kos. Di bawah adalah kriteria yang paling penting untuk dipertimbangkan:
Pilih CT dengan penarafan arus utama yang sepadan atau sedikit melebihi arus operasi maksimum sistem anda.
Kelas ketepatan menentukan seberapa tepat CT mengeluarkan semula arus primer. Ini amat penting untuk sistem pengebilan dan perlindungan.
Beban merujuk kepada jumlah beban (dalam VA) yang disambungkan ke sekunder CT. Melebihi beban terkadar mengurangkan ketepatan dan boleh menyebabkan terlalu panas.
Pengilang sukaXiFamenyediakan penyelesaian CT tersuai untuk memadankan keperluan sistem tertentu, memastikan prestasi optimum dan kebolehpercayaan jangka panjang.
Kelas ketepatan mentakrifkan ralat yang dibenarkan bagi CT di bawah keadaan tertentu.
Memilih kelas ketepatan yang betul memastikan pematuhan dengan piawaian seperti IEC dan IEEE, sambil mengekalkan kecekapan sistem.
Dalam infrastruktur kuasa moden, CT memainkan peranan penting dalam membolehkan pemantauan pintar dan strategi penyelenggaraan ramalan.
Pemasangan yang betul adalah penting untuk memastikan operasi CT yang selamat dan tepat.
Incorrect installation can lead to dangerous overvoltages and inaccurate readings.
| Jenis CT | Kelebihan Utama | Aplikasi Biasa |
|---|---|---|
| Tetingkap CT | Padat dan menjimatkan | Panel suis |
| CT Teras Pisah | Pemasangan yang mudah | Pengubahsuaian tenaga |
| CT Jenis Bar | Kapasiti arus yang tinggi | Pencawang |
| CT luka | Ketepatan yang tinggi | Pengukuran arus rendah |
CT sekunder litar terbuka boleh menjana voltan tinggi yang berbahaya, menimbulkan risiko keselamatan yang serius dan peralatan yang berpotensi merosakkan.
Traditional CTs are designed for AC current only. For DC measurement, Hall-effect sensors are required.
Dengan pemasangan dan keadaan operasi yang betul, CT berkualiti tinggi boleh bertahan 20–30 tahun atau lebih.
Tak semestinya. Ketepatan yang lebih tinggi meningkatkan kos. Kelas ketepatan harus sepadan dengan keperluan sebenar aplikasi.
Memilih yang betulPengubah Arus (CT)merupakan langkah penting dalam mereka bentuk sistem elektrik yang selamat, cekap dan boleh dipercayai. Dengan memahami jenis CT, kelas ketepatan dan keperluan aplikasi, jurutera dan pereka sistem boleh meningkatkan prestasi dengan ketara dan mengurangkan risiko operasi.
Jika anda sedang mencari penyelesaian pengubah semasa yang boleh dipercayai dan disesuaikan,XiFamenawarkan rangkaian luas produk CT yang direka bentuk untuk ketepatan, ketahanan dan pematuhan dengan piawaian antarabangsa.
To learn more about selecting the ideal current transformer for your project or to request technical support, hubungi kamihari ini dan biarkan pakar kami membantu anda memperkasakan sistem anda dengan yakin.
