Bagaimana Jenis Donat Transformer Arus CT Urutan Sifar Meningkatkan Perlindungan Sesar Tanah

Ringkasan Artikel: A Urutan Sifar Jenis Donut Pengubah Arus CTialah komponen penderiaan penting untuk mengesan kerosakan tanah, arus bocor dan keabnormalan penebat dalam sistem elektrik. Dengan teras toroid yang mengelilingi konduktor, ia boleh mengesan arus baki yang dihasilkan apabila jumlah vektor arus fasa tidak lagi sifar. Artikel ini menerangkan prinsip operasi, pembinaan, ciri teknikal, aplikasi, pertimbangan pemilihan dan sebab kualiti pembuatan yang boleh dipercayai penting untuk sistem perlindungan kuasa moden.

Jadual Kandungan

1. Apakah Jenis Donat Pengubah Arus CT Urutan Sifar?
2. Bagaimanakah CT Urutan Sifar Jenis Donat Berfungsi?
3. Apakah Ciri Pembinaan Utama?
4. Apakah Spesifikasi Teknikal yang Perlu Dipertimbangkan oleh Pembeli?
5. Di manakah CT Urutan Sifar Biasa Digunakan?
6. Bagaimana Anda Harus Memilih CT Urutan Sifar yang Betul?
7. Apakah Kelebihan Utama?
8. Soalan Lazim Mengenai Urutan Sifar Jenis Donut Pengubah Arus CT
9. Kesimpulan

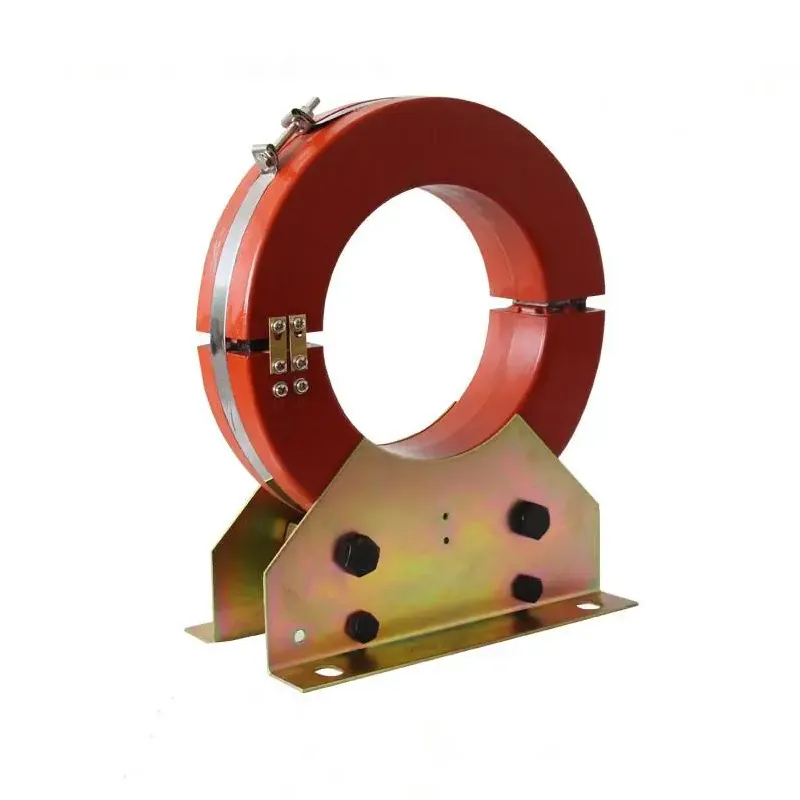

Apakah Jenis Donat Pengubah Arus CT Urutan Sifar?

Bagi jurutera elektrik dan profesional pengagihan kuasa, pengesanan arus baki yang tepat adalah penting untuk mengenal pasti kerosakan sebelum ia berkembang menjadi kerosakan peralatan, bahaya kebakaran atau gangguan kuasa yang tidak dijangka. AUrutan Sifar Jenis Donut Pengubah Arus CTdireka khusus untuk tujuan ini.

Tidak seperti pengubah arus konvensional yang mengukur terutamanya arus yang mengalir melalui konduktor individu, urutan sifar CT memantau kesan magnet gabungan berbilang konduktor yang melalui teras toroidalnya. Di bawah keadaan tiga fasa biasa, jumlah vektor arus fasa adalah lebih kurang sifar. Apabila kebocoran atau kerosakan tanah berlaku, ketidakseimbangan berlaku, mewujudkan arus jujukan sifar yang boleh diukur.

Mengikut maklumat produk yang diberikan olehXiFa, CT jujukan sifarnya menggunakan teras toroidal dan belitan sekunder dan direka bentuk untuk aplikasi termasuk perlindungan kerosakan tanah, pengesanan arus bocor, pemantauan penebat dan perlindungan geganti. Produk ini sesuai untuk sistem kuasa 50 Hz dan konfigurasi titik neutral yang berbeza.

Bagi pembeli yang mencari Jenis Donat Transformer Arus CT Urutan Sifar, memahami kedua-dua prinsip elektrik dan pembinaan fizikal adalah penting sebelum memilih model.

Bagaimanakah CT Urutan Sifar Jenis Donat Berfungsi?

Prinsip operasi adalah berdasarkan keseimbangan magnet konduktor yang melalui apertur CT. Dalam litar tiga fasa yang sihat, arus biasanya mengimbangi satu sama lain, jadi fluks magnet yang terhasil di dalam teras toroidal kekal sangat kecil.

Apabila kegagalan penebat atau kebocoran tanah berlaku, sebahagian daripada arus mengambil laluan yang tidak diingini ke tanah. Oleh itu, baki semasa terganggu. Fluks magnet sisa yang terhasil mendorong isyarat sekunder yang boleh dihantar ke geganti perlindungan, instrumen pemantauan atau peralatan kawalan lain.

Proses pengesanan yang dipermudahkan boleh difahami seperti berikut:

1. Konduktor fasa melalui teras CT toroidal.
2. CT terus mengesan gabungan medan magnet.
3. Ketidakseimbangan arus menghasilkan arus jujukan sifar.
4. Penggulungan sekunder menghasilkan isyarat elektrik yang sepadan.
5. Sistem perlindungan menilai isyarat.
6. Jika ambang perlindungan pratetap melebihi, geganti boleh memulakan penggera atau gangguan litar.

Susunan ini menyediakan kaedah praktikal untuk mengesan arus sisa yang agak kecil tanpa memerlukan CT konvensional pada setiap konduktor individu.

Apakah Ciri Pembinaan Utama?

Prestasi CT urutan sifar jenis donat sangat bergantung pada teras magnet, penggulungan, sistem penebat, kepungan dan ketepatan pembuatannya. XiFa menyatakan bahawa produknya menggunakandawai enamel tembaga bebas oksigenuntuk penggulungan dan kepingan keluli silikon kebolehtelapan tinggi untuk teras magnet. Pilihan bahan ini bertujuan untuk menyokong kekonduksian elektrik, kekuatan mekanikal, dan kepekaan kepada arus jujukan sifar kecil.

Teras Magnet Toroidal

Teras bulatan mencipta laluan magnet tertutup di sekeliling konduktor. Kebolehtelapan magnet yang tinggi membantu CT bertindak balas dengan berkesan kepada arus sisa yang agak kecil.

Penggulungan Sekunder

Penggulungan sekunder menukarkan fluks magnet yang dikesan menjadi isyarat elektrik yang boleh digunakan untuk peralatan perlindungan dan pemantauan. Kualiti penggulungan secara langsung mempengaruhi konsistensi isyarat dan kebolehpercayaan jangka panjang.

Penebat dan Enkapsulasi

Struktur produk mungkin mengandungi resin epoksi atau perumah getah silikon. Perlindungan sedemikian membantu meningkatkan daya tahan terhadap kelembapan dan pencemaran alam sekitar, yang amat penting dalam persekitaran pengedaran elektrik.

Pilihan Teras Pepejal dan Teras Pisah

Keperluan pemasangan boleh berbeza-beza. Reka bentuk teras pepejal secara amnya memerlukan kabel disalurkan melalui CT sebelum penyambungan, manakala konfigurasi teras pemisah boleh berguna untuk projek pengubahsuaian yang tidak diingini memutuskan sambungan konduktor sedia ada.

Apakah Spesifikasi Teknikal yang Perlu Dipertimbangkan oleh Pembeli?

Memilih CT tidak boleh bergantung hanya pada diameter fizikal. Keserasian elektrik, keperluan geganti, susunan konduktor, dan keadaan pemasangan semuanya harus dinilai bersama.

Spesifikasi terbitan pengeluar menyenaraikan beberapa model LXK, termasuk versi Φ80, Φ100, Φ120, Φ150, Φ180, Φ220, dan Φ240, dengan geganti, sambungan, nilai skala dan kombinasi arus primer yang berbeza. Pembeli harus mengesahkan konfigurasi yang tepat dengan pengilang sebelum membuat pesanan.

Di manakah CT Urutan Sifar Biasa Digunakan?

Keupayaan untuk mengesan arus sisa menjadikan CT jenis ini berguna merentasi pelbagai aplikasi perlindungan elektrik. Ia boleh disepadukan ke dalam sistem perlindungan di mana pengesanan awal kebocoran atau kerosakan tanah adalah penting.

• Perlindungan kerosakan tanah:Mengesan arus sisa yang berkaitan dengan kerosakan ke tanah.
• Pemantauan kebocoran semasa:Membantu mengenal pasti laluan semasa yang tidak normal.
• Pemantauan penebat:Menyokong pengenalpastian keadaan penebat yang semakin merosot.
• Sistem pengagihan kuasa:Menyediakan maklumat sisa-arus untuk geganti perlindungan.
• Grid pintar:Boleh disepadukan ke dalam sistem pemantauan dan perlindungan pintar.
• Peralatan industri:Membantu memantau peralatan elektrik di mana pengesanan kerosakan berterusan diperlukan.
• Membina rangkaian elektrik:Menyokong keselamatan elektrik dan perlindungan pengedaran.
• Sistem transit rel:Boleh dimasukkan ke dalam sistem pemantauan elektrik khusus.

XiFa secara khusus mengenal pasti grid pintar, transit rel, membina sistem elektrik dan pemantauan peralatan industri antara kawasan aplikasi untuk produk CT jujukan sifarnya.

Bagaimana Anda Harus Memilih CT Urutan Sifar yang Betul?

Untuk pasukan perolehan, pemilihan model yang betul melibatkan lebih daripada sekadar memilih teras terbesar yang tersedia. Penilaian yang sistematik boleh mengurangkan masalah keserasian dan meningkatkan kecekapan pemasangan.

1. Periksa susunan kabel.Sahkan bilangan dan susunan konduktor yang akan melalui apertur CT.
2. Ukur apertur yang diperlukan.Pastikan diameter dalaman memberikan kelegaan yang mencukupi untuk kabel sedia ada.
3. Sahkan geganti perlindungan.Ciri keluaran dan geganti CT mestilah serasi.
4. Sahkan sistem elektrik.Semak kekerapan, konfigurasi neutral, kaedah pembumian dan keperluan sistem lain.
5. Menilai persekitaran pemasangan.Kelembapan, pencemaran, suhu dan ruang pemasangan yang tersedia boleh mempengaruhi pembinaan yang sesuai.
6. Pertimbangkan keperluan pengubahsuaian.Reka bentuk teras pisah mungkin memberikan kemudahan yang lebih besar apabila kabel sedia ada tidak dapat diputuskan dengan mudah.
7. Semak kualiti pengeluar.Bahan teras, bahan penggulungan, penebat, prosedur ujian, dan ketekalan pembuatan harus dipertimbangkan sebelum perolehan pukal.

Bagi pembeli antarabangsa yang mendapatkan sumber daripada pengilang atau pembekal China, dokumentasi teknikal dan pengesahan model perlu diperoleh sebelum membeli. Ini amat penting apabila CT akan diintegrasikan ke dalam sistem perlindungan yang lebih besar.

Apakah Kelebihan Utama?

CT urutan sifar jenis donat yang dipilih dengan betul boleh memberikan beberapa faedah praktikal untuk sistem perlindungan elektrik:

• Kepekaan tinggi:Teras magnet yang sesuai boleh membantu mengesan arus sisa kecil.
• Struktur padat:Konfigurasi toroidal boleh muat dengan cekap di sekeliling konduktor sedia ada.
• Penderiaan tidak mengganggu:Pengesanan semasa dicapai tanpa meletakkan belitan utama secara bersiri dengan litar.
• Integrasi perlindungan:Isyarat sekunder boleh disambungkan ke geganti perlindungan dan peralatan pemantauan.
• Pemasangan fleksibel:Pilihan pembinaan yang tersedia boleh menampung senario pemasangan yang berbeza.
• Julat aplikasi yang luas:Sesuai untuk persekitaran perindustrian, komersil, infrastruktur dan pengagihan kuasa.

Reka bentuk produk XiFa menggabungkan teras toroid dengan lilitan sekunder dan perumahan pelindung, manakala pemilihan bahan yang dinyatakan menekankan kekonduksian, kekuatan mekanikal dan kepekaan magnetik.

Soalan Lazim Mengenai Urutan Sifar Jenis Donut Pengubah Arus CT

Apakah jenis Donut Pengubah Arus CT Urutan Sifar digunakan?

Ia digunakan terutamanya untuk mengesan jujukan sifar atau arus baki yang disebabkan oleh kerosakan tanah, arus bocor dan masalah penebat. Isyarat yang terhasil boleh dibekalkan kepada geganti perlindungan atau peralatan pemantauan.

Bagaimanakah CT jenis donat mengesan kerosakan tanah?

Konduktor melalui teras toroidal. Di bawah keadaan seimbang, kesan magnetiknya sebahagian besarnya membatalkan. Sesar tanah mewujudkan ketidakseimbangan, menghasilkan sisa fluks magnet yang ditukarkan CT kepada isyarat elektrik sekunder.

Apakah saiz teras yang tersedia?

Maklumat produk XiFa yang dirujuk menyenaraikan model LXK dengan konfigurasi Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 dan Φ240. Spesifikasi yang tepat hendaklah disahkan mengikut model yang dipilih dan aplikasi perlindungan.

Bolehkah CT urutan sifar digunakan untuk projek pengubahsuaian?

ya. Struktur teras pepejal dan teras berpecah memenuhi keperluan pemasangan yang berbeza. Reka bentuk teras berpecah boleh memberi kelebihan apabila kabel sedia ada tidak boleh diputuskan semasa pemasangan.

Apakah yang perlu saya berikan semasa meminta sebut harga?

Pasukan perolehan sepatutnya menyediakan apertur teras yang diperlukan, kekerapan sistem, susunan konduktor, model geganti, kaedah sambungan, keperluan semasa primer, persekitaran pemasangan dan kuantiti. Menyediakan butiran ini membantu pengilang atau pembekal China mengesyorkan konfigurasi yang serasi dengan lebih cekap.

Kesimpulan

A Urutan Sifar Jenis Donut Pengubah Arus CTmenyediakan pendekatan tertumpu dan praktikal untuk pengesanan sisa-arus, menjadikannya berharga untuk perlindungan kerosakan tanah, pemantauan kebocoran, penyeliaan penebat dan perlindungan elektrik pintar. Teras toroid, belitan sekunder, struktur penebat, dan konfigurasi pemasangan semuanya mempengaruhi prestasi sistem. Maklumat produk XiFa yang diterbitkan menyerlahkan keluli silikon kebolehtelapan tinggi, wayar enamel tembaga bebas oksigen, pelbagai saiz teras LXK dan keserasian dengan sistem kuasa 50 Hz.

Jika anda mencari sumber yang boleh dipercayaiUrutan Sifar Jenis Donut Pengubah Arus CTuntuk projek pengagihan kuasa baharu, sistem perlindungan atau aplikasi pengubahsuaian,hubungi kamidi XiFa untuk membincangkan keperluan teknikal anda, pemilihan model dan sebut harga. Menyediakan parameter sistem anda lebih awal boleh membantu mempercepatkan padanan dan perolehan produk.
