SCB10 3500kVA 11kV 415V Pengubah Jenis Kering

Pengubah jenis kering SCB10 3500kVA 11kV 415V ialah pengubah resin tuang berprestasi tinggi yang direka untuk pengagihan kuasa yang boleh dipercayai dalam persekitaran yang mencabar. Dengan kapasiti penarafan 3500kVA, voltan primer 11kV dan voltan sekunder 415V, pengubah ini menawarkan keselamatan elektrik yang sangat baik, penyelenggaraan yang rendah dan prestasi terma yang unggul.

Hantar Pertanyaan

Penerangan Produk

Wenzhou Xifa Electrical Equipment Co., Ltd., sebagai pengilang profesional transformer jenis tenggelam dan kering minyak, telah mewujudkan proses pengeluaran yang ketat meliputi perolehan, pembuatan dan pemeriksaan produk akhir. Di kilang kami, ujian penerimaan kilang bukanlah prosedur pensampelan tetapi pemeriksaan penuh 100% wajib untuk setiap pengubah tunggal. Ujian dijalankan mengikut piawaian domestik dan antarabangsa terkini, menggunakan peralatan ujian ketepatan tinggi yang ditentukur. Parameter elektrik utama pengubah, seperti nisbah voltan, impedans, kehilangan, dan kekuatan penebat disahkan item demi item. Hanya produk yang lulus semua item ujian tanpa pengecualian diberikan permit. Sistem ujian yang ketat ini adalah jaminan teknikal kami untuk janji bahawa "setiap transformer yang kami hantar adalah boleh dipercayai.

Proses Pengeluaran SCB10 3500kVA 11kV 415V pengubah jenis kering

I. Pembuatan Teras

Teras adalah laluan pusat untuk aruhan elektromagnet, dan ketepatan pembuatannya secara langsung mempengaruhi prestasi pengubah.

1.Pemotongan dan Pengosongan: Jalur keluli silikon berkualiti tinggi dipotong secara membujur dan melintang ke dalam kepingan lebar dan panjang yang diperlukan. Tepi potong mesti mempunyai burr minimum dan ketepatan dimensi tinggi untuk mengekalkan kebolehtelapan magnet yang baik.

2.Menebuk dan Menyusun: Lembaran keluli silikon yang dipotong ditebuk (cth., untuk lubang) dan kemudian disusun lapisan demi lapisan mengikut lukisan untuk membentuk kaki teras berbilang langkah yang lengkap.

3. Pengedap Penebat: Selepas disusun, resin epoksi disikat atau dimeterai pada hujung dan permukaan teras untuk penebat dan perlindungan daripada karat.

II. Pembuatan Gegelung

Ini adalah bahagian paling kompleks dan kritikal bagi pengubah jenis kering SCB10 3500kVA 11kV 415V

pengeluaran. Matlamatnya adalah untuk mencipta belitan yang membawa voltan dan arus dan mengelaknya dengan resin epoksi ke dalam struktur pepejal dan terlindung.

1. Penggulungan Gegelung: Pada mesin penggulungan khusus, kerajang kuprum atau wayar kuprum digulung pada mandrel untuk membentuk belitan voltan tinggi (HV) dan voltan rendah (LV). Semasa penggulungan, penebat interlayer, penebat hujung, dan plumbum diletakkan dengan tepat.

2.Pra pengeringan dan Pengacuan: Gegelung luka dibersihkan dan diletakkan ke dalam acuan tuangan. Pemasangan kemudiannya dihantar ke ketuhar untuk pra-pengeringan. Langkah ini amat penting; lembapan mesti dikeluarkan sepenuhnya daripada gegelung, kerana sisa lembapan akan menyebabkan poket udara selepas tuang, menjejaskan prestasi penebat dengan teruk.

3.Pemutus Vakum: Ini ialah proses teras yang menentukan hayat produk. Gegelung kering di dalam acuannya diletakkan ke dalam tangki tuangan vakum, di mana vakum tinggi, tekanan boleh turun di bawah 100 Pa ditarik. Pada masa yang sama, campuran tepat resin epoksi, pengeras dan pengisi (cth., serbuk silika) diadun dan dinyahgas. Di bawah vakum, campuran dituangkan ke dalam acuan, memastikan ia menembusi semua celah gegelung dan produk akhir bebas daripada buih.

4. Pengawetan Suhu Tinggi: Selepas dituang, acuan diletakkan ke dalam ketuhar pengawetan untuk pengawetan suhu tinggi. Tanjakan suhu berbilang peringkat (cth., dari 75°C hingga 135°C dalam langkah) biasanya digunakan. Ini membolehkan resin epoksi bertindak balas sepenuhnya secara kimia, membentuk jisim pepejal yang tahan panas dan keras dengan sifat penebat yang sangat baik.

5. Penyahbentukan dan Kemasan: Selepas pengawetan, acuan dikeluarkan. Permukaan gegelung dikisar, dipangkas, dan dikeringkan untuk mencapai kemasan yang licin dan dimensi yang tepat, bersedia untuk peringkat seterusnya.

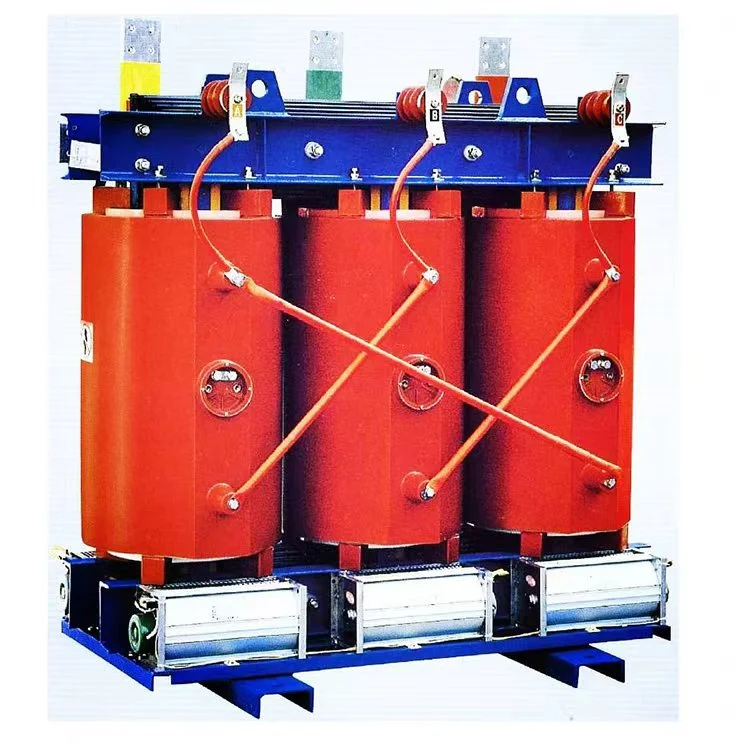

Scb10 3500kva 11kv 415v Dry Type Transformer

Parameter Produk:

Nama	SCB10 3500kVA 11kV 415V pengubah jenis kering
Kapasiti Dinilai	3500kva
Voltan utama	11KV
Voltan sekunder	415V
Bahan penebat	Damar tuang
Kumpulan Vektor	Dyn11 Yyn0
Tiada Kehilangan beban (P0)	Berdasarkan keperluan pelanggan
Kehilangan Muatan (Pk) @ 120°C	Berdasarkan keperluan pelanggan
Voltan Impedans (Uk)	8%
Kelas Penebat	KELAS F atau H
Kaedah penyejukan	ONAF ONAF
Pelepasan separa	Kurang daripada 10pc
