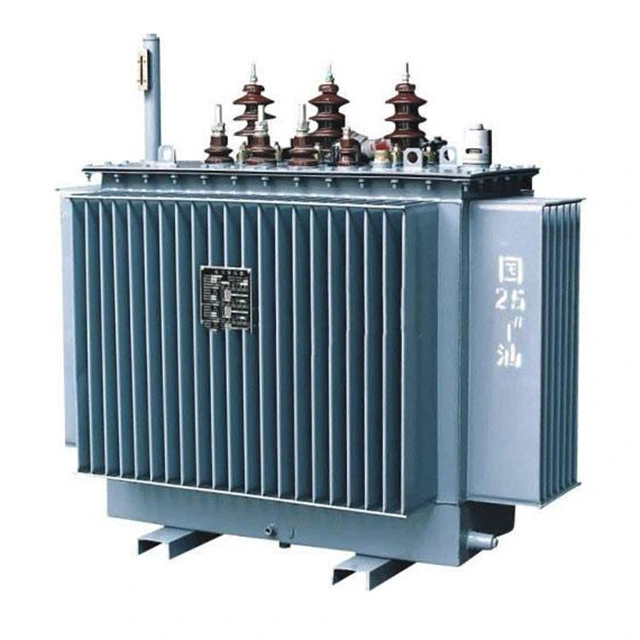

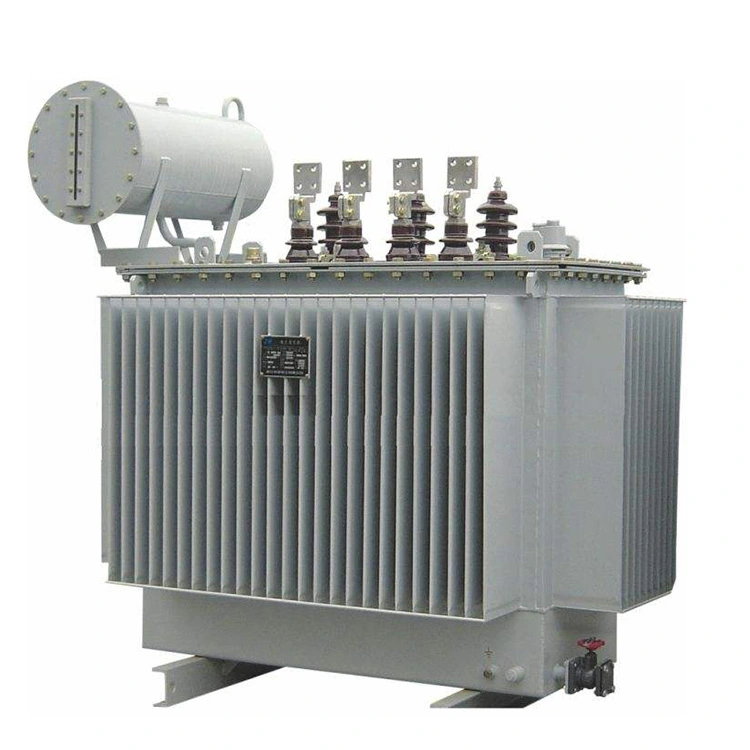

Elektrik 3 Fasa 10kv 400kva Power Transformer

Pengubah Kuasa 3 Fasa 10kv 400kva Elektrik terutamanya terdiri daripada komponen seperti teras, belitan, tangki minyak, peranti penyejuk dan peranti perlindungan. Semua teras menggunakan struktur jenis teras, dan biasanya struktur jenis teras menggunakan proses pemasangan bertindih. Penggulungan ialah bahagian litar pengubah kuasa tiga fasa.

Sesendal voltan tinggi dan rendah bagi pengubah kuasa 10kv 400kva 3 fasa ialah tiub berpenebat porselin yang mengandungi konduktor. Ia digunakan untuk menetapkan dan menebat sambungan dan hujung plumbum keluar belitan primer dan sekunder pengubah.

Tangki minyak terdiri daripada badan tangki, penutup tangki, alat pelesapan haba dan injap nyahcas minyak. Fungsi utamanya adalah untuk mengintegrasikan pengubah menjadi keseluruhan dan untuk menyediakan pelesapan haba. Di dalamnya terdapat belitan, teras dan minyak transformer.

Minyak pengubah kuasa 10kv 400kva 3 fasa bukan sahaja mempunyai fungsi penyejukan beredar dan pelesapan haba, tetapi juga mempunyai kesan penebat. Terdapat jarak tertentu antara belitan dan badan tangki (dinding tangki dan bahagian bawah tangki), yang diasingkan oleh lapisan penebat minyak dalam tangki.

Paip kalis letupan, fungsinya adalah untuk mengelakkan kemalangan letupan dalam tangki bahan api. Penukar pili digunakan untuk menukar bilangan lilitan dalam belitan pengubah untuk melaraskan voltan keluaran pengubah. Kaedah dengan pengubah kuasa 10kv 400kva 3 fasa mengawal voltan adalah dengan menetapkan pili pada salah satu belitannya, untuk mengeluarkan atau menambah sebahagian daripada lilitan dalam belitan, dengan itu menukar bilangan lilitan dan mencapai tujuan menukar nisbah voltan.

Parameter teknikal:

S: Bagaimanakah teras pengubah kuasa 10kv 400kva 3 fasa menghapuskan haba?

J: Semasa operasi biasa pengubah, teras menjana haba akibat kehilangan besi. Lebih besar berat dan isipadu teras, lebih banyak haba yang dihasilkan. Suhu minyak pengubah di atas 95 darjah terdedah kepada penuaan, jadi suhu permukaan teras harus disimpan di bawah suhu ini sebanyak mungkin. Ini memerlukan struktur pelesapan haba teras untuk menghilangkan haba teras dengan cepat. Struktur pelesapan haba adalah terutamanya untuk meningkatkan permukaan pelesapan haba teras. Pelesapan haba teras terutamanya termasuk pelesapan haba saluran minyak dan pelesapan haba saluran udara teras.

Dalam transformer tenggelam minyak berkapasiti besar, saluran minyak selalunya ditetapkan di antara laminasi teras untuk meningkatkan kesan pelesapan haba. Saluran minyak terdiri daripada dua jenis: satu selari dengan kepingan keluli silikon, dan satu lagi berserenjang dengan kepingan keluli. Susunan terakhir mempunyai kesan pelesapan haba yang lebih baik, tetapi strukturnya lebih kompleks.

Dalam transformer jenis kering, terasnya disejukkan dengan udara. Untuk memastikan suhu teras tidak melebihi nilai yang dibenarkan, saluran udara sering dipasang di tiang teras besi dan kuk.
