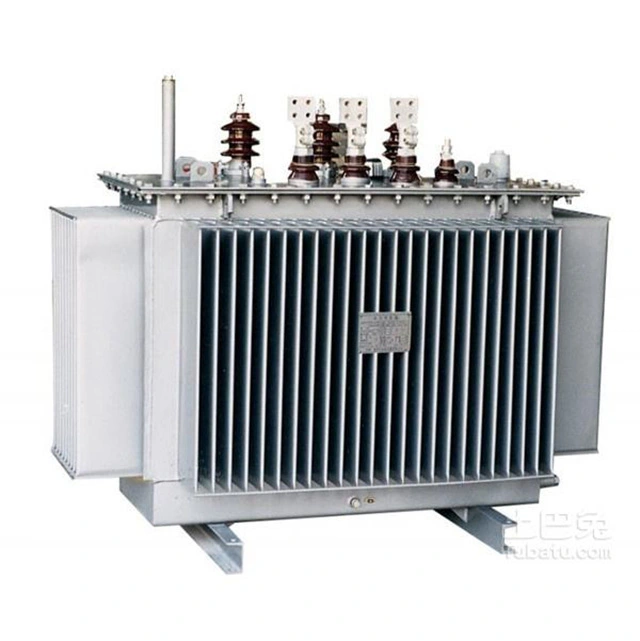

Pengubah Kuasa Elektrik Agihan 500kva

Transformer kuasa digunakan secara meluas dalam industri pengagihan kuasa. Model 500 kVA adalah salah satu jenis yang paling popular di pasaran antarabangsa. Untuk memenuhi permintaan pasaran, Wenzhou Xifa Electric Power Equipment Co., Ltd. telah melancarkan pengubah kuasa elektrik pengedaran 500kva. Teras diperbuat daripada keluli silikon berorientasikan gelek sejuk, yang meminimumkan kehilangan besi ke tahap yang paling besar dan belitan tembaga kekonduksian tinggi memastikan kenaikan suhu rendah dan rintangan litar pintas yang dioptimumkan. Jadi pengubah kuasa elektrik pengedaran 500kva mempunyai ciri kehilangan dan penjimatan tenaga yang rendah, memenuhi keperluan kebanyakan pelanggan.

Hantar Pertanyaan

Penerangan Produk

Pengubah kuasa elektrik pengagihan 500kva mencirikan kelebihan utama berikut: teknologi penebat termaju untuk keselamatan yang dipertingkatkan. Operasi bunyi yang rendah dan keperluan penyelenggaraan yang minimum. Ia direka khusus untuk operasi yang cekap dalam persekitaran komersil dan perindustrian, dengan kapasiti 500kVA yang menawarkan keberkesanan kos dan prestasi alam sekitar.

Pengguna boleh memilih belitan aluminium untuk mencapai keseimbangan antara kos dan kecekapan, atau belitan tembaga untuk kekonduksian yang lebih baik, kehilangan yang lebih rendah dan rintangan haba yang unggul.

Kenaikan suhu boleh dipilih sebagai 150 ℃, 115 ℃ atau 80 ℃. Yang terakhir boleh meningkatkan kecekapan dan memanjangkan hayat penebat di bawah suhu ambien yang tinggi atau beban berterusan, dan boleh menggunakan bahan sehingga 220°C atau gred yang lebih tinggi.

Jenis kepungan pengubah kuasa elektrik pengagihan 500kva termasuk kepungan NEMA 1 berventilasi yang sesuai untuk persekitaran kering dalaman, kepungan NEMA 3R dengan penutup kalis hujan sesuai untuk persekitaran luar/lembap dan kepungan tertutup sepenuhnya sesuai untuk kawasan kalis debu, kalis lembapan, menghakis atau berbahaya.

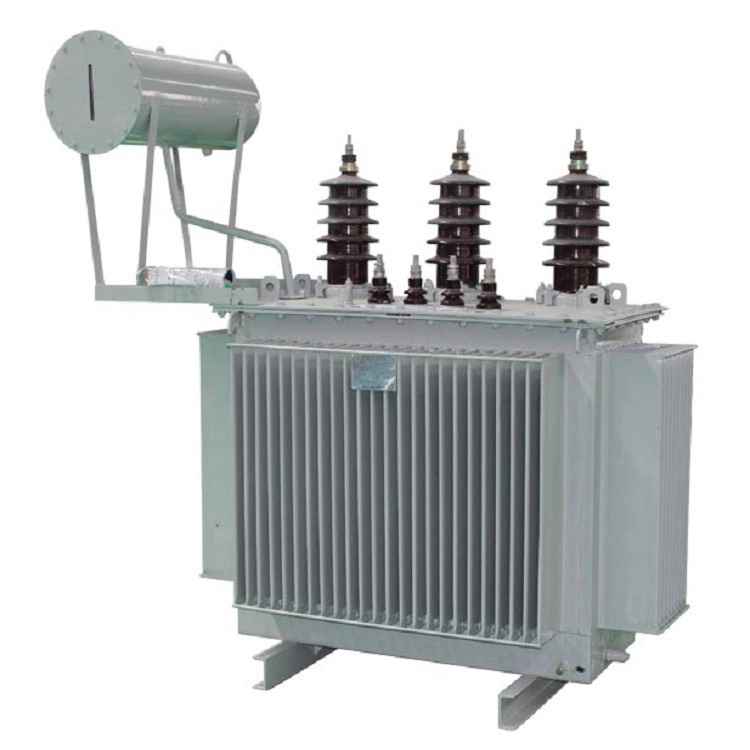

500kva Distribution Electric Power Transformer

Parameter teknikal:

Nama Produk	Pengubah kuasa elektrik pengagihan 500kva
Tekanan tinggi(KV)	10 KV
Julat pili tekanan tinggi(%)	±5 /±2 ×2 .5%
Tekanan rendah(KV)	0.4 KV
Simbol sambungan	Dyn11, YNyn0
Kerugian teras (W)	646 hingga 680W
Kehilangan penggulungan (W)	4.2 hingga 6.9kW
Arus yang menarik (%)	≤0.8%
Impedans litar pintas(%)	4.5% hingga 6.5%
Sijil	CE, ISO9001
Kenaikan suhu (℃)	150 ℃, 115 ℃ atau 80 ℃

Mengapa tidak menggunakan keseluruhan kepingan keluli silikon sebagai teras, bukannya memprosesnya menjadi kepingan?

Ini kerana teras seperti kepingan boleh mengurangkan satu lagi jenis kehilangan besi "eddy current loss". Apabila pengubah kuasa elektrik pengedaran 500kva berfungsi, terdapat arus ulang alik dalam gegelung dan fluks magnet yang dihasilkannya secara semula jadi berselang-seli. Fluks magnet yang berubah ini menghasilkan arus teraruh dalam teras besi. Arus teraruh yang dijana dalam teras besi beredar dalam corak bulat dalam satah berserenjang dengan fluks magnet, jadi ia dipanggil arus pusar. Kehilangan arus pusar juga menyebabkan teras besi menjadi panas.

Untuk mengurangkan kehilangan arus pusar, teras besi pengubah kuasa elektrik pengagihan 500kva dibuat dengan menyusun kepingan keluli silikon yang saling berpenebat, supaya arus pusar mengalir dalam litar yang sempit dan memanjang melalui keratan rentas yang lebih kecil, dengan itu meningkatkan rintangan pada laluan arus pusar. Pada masa yang sama, silikon dalam keluli silikon meningkatkan kerintangan bahan, yang juga memainkan peranan dalam mengurangkan arus pusar.

Untuk teras pengubah kuasa elektrik pengagihan 500kva, secara amnya, kepingan keluli silikon gulung sejuk setebal 0.35mm dipilih. Mengikut saiz teras yang diperlukan, ia dipotong menjadi kepingan panjang. Secara teori, untuk mengurangkan arus pusar, lebih nipis kepingan keluli silikon dan lebih sempit jalur kepingan bertindih, lebih baik kesannya. Ini bukan sahaja mengurangkan kehilangan arus pusar, menurunkan kenaikan suhu, tetapi juga menjimatkan bahan kepingan keluli silikon.

Walau bagaimanapun, apabila membuat teras pengubah kepingan keluli silikon, ia bukan sahaja berdasarkan faktor yang menguntungkan yang disebutkan di atas, kerana membuat teras besi dengan cara ini akan meningkatkan masa kerja dengan banyak dan mengurangkan keratan rentas berkesan teras besi. Oleh itu, apabila membuat teras pengubah dengan kepingan keluli silikon, adalah perlu untuk mempertimbangkan keadaan khusus, menimbang kebaikan dan keburukan, dan memilih saiz yang optimum.
