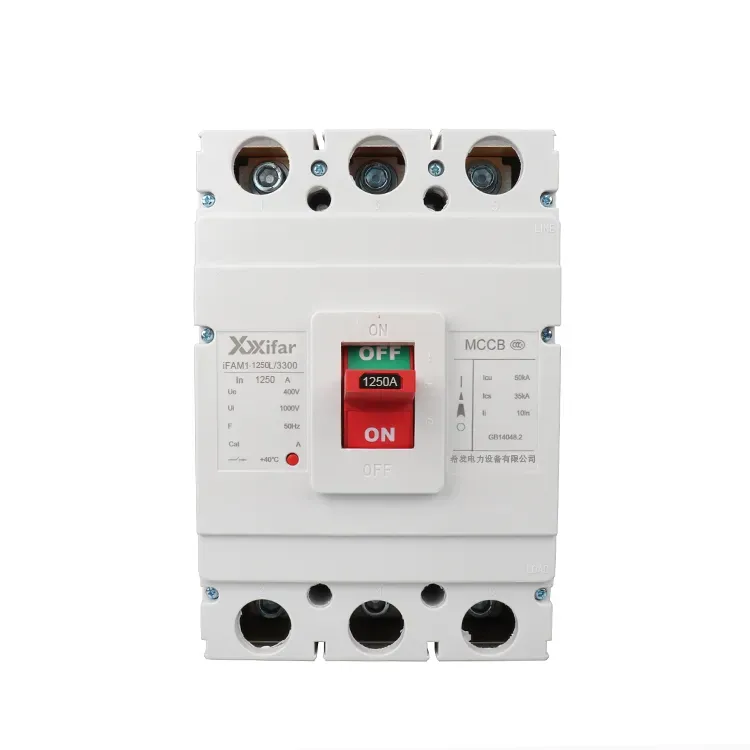

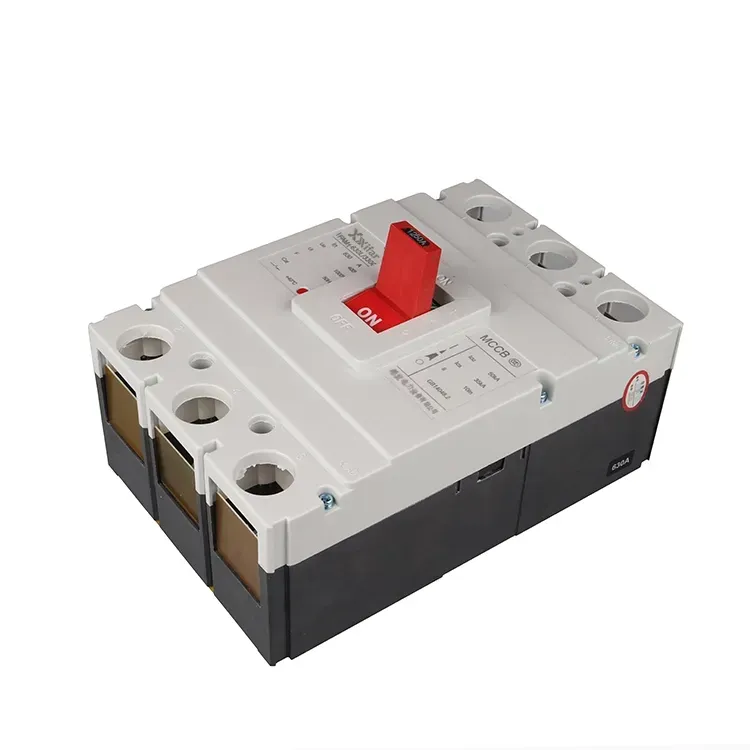

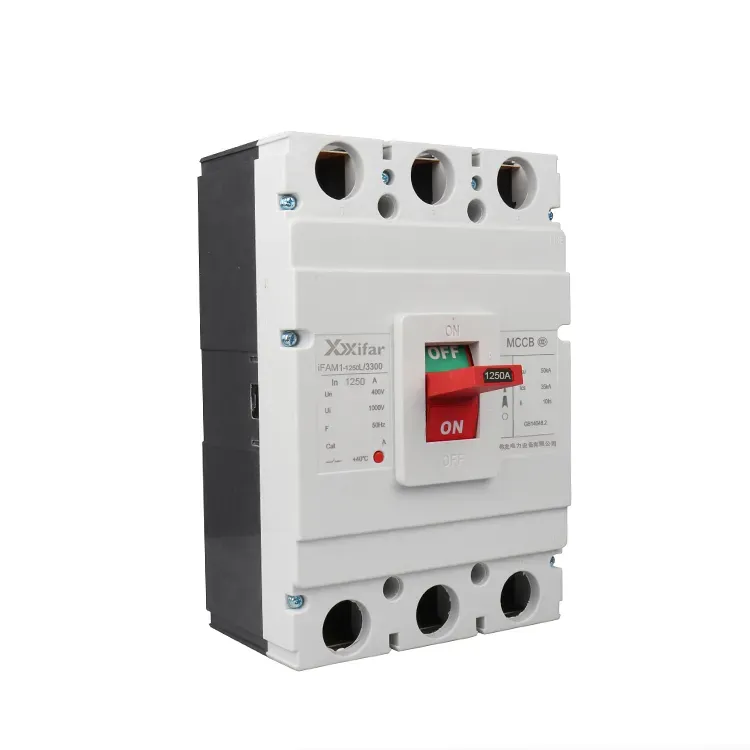

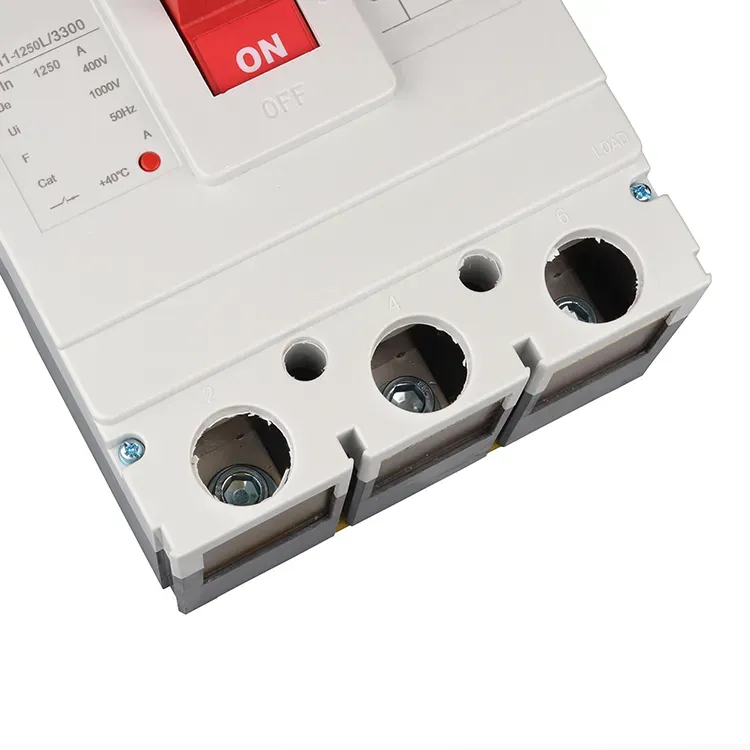

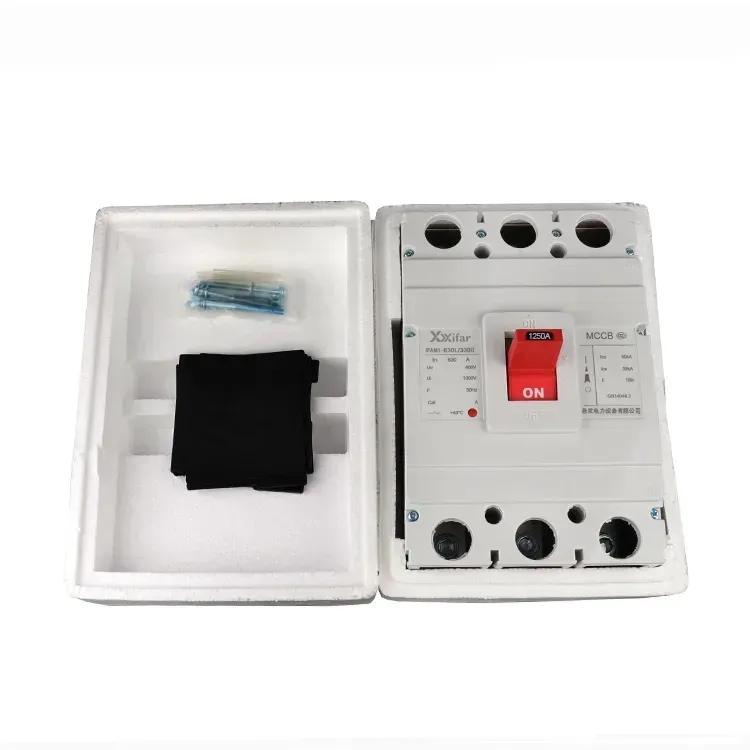

1250a 3pole Tpn 50ka Modul Pemutus Litar Kes

Untuk mencapai pengiktirafan meluas oleh pasaran, Wenzhou XiFa Electric Power Equipment Co., Ltd dengan tegas mematuhi keperluan dari ISO 9001 dan IEC 60947-2 untuk menghasilkan pemutus litar kes modul 3pole tpn 50ka 1250a. Pada masa ini, Wenzhou XiFa mempunyai pensijilan CE dan pensijilan sistem ISO. Setiap pemutus litar kes modul 3pole tpn 50ka 1250a daripada Wenzhou XiFa Electric Power Equipment Co., Ltd diguna pakai dalam sistem pengedaran voltan rendah kawasan pantai, padang pasir dan kawasan altitud tinggi, seperti Papua New Guinea, Kazakhstan dan Ethiopia.

Hantar Pertanyaan

Penerangan Produk

Terima kasih kepada prestasi dan ciri, pemutus litar kes modul 3pole tpn 50ka 1250a digunakan merentasi pelbagai aplikasi:

1. Pengagihan kuasa industri

Di kilang, pemutus litar kes modul 3pole tpn 50ka 1250a biasanya dipasang di panel pengedaran bengkel dan pusat kawalan motor. MCCB 1250A 3 tiang dan tpn 50kA berfungsi sebagai pemutus utama atau penyuap, yang menyediakan perlindungan beban lampau dan litar pintas untuk saluran pengeluaran, motor besar dan peralatan industri lain.

2. Bangunan komersial dan awam

Pemutus litar kes modul 3pole 50ka 1250a digunakan secara meluas dalam bangunan pejabat, pusat membeli-belah, hotel, hospital dan sekolah. Biasanya, ia menggunakan termasuk penyuap pengedaran utama, panel aras lantai, dan litar pencahayaan besar, yang memastikan operasi selamat sistem elektrik di kemudahan awam.

3. Projek infrastruktur

Pemutus litar kes modul 1250a 3pole dan tpn 50ka digunakan dalam sistem pengedaran pelabuhan, lapangan terbang, transit kereta api dan lebuh raya. Kebolehpercayaan dan kapasiti pecah yang tinggi menjadikan pemutus litar kes modul 1250a 50ka sesuai untuk aplikasi yang menuntut kesinambungan kuasa dan keselamatan operasi tahap tinggi.

4. Tenaga boleh diperbaharui dan pusat data

Pemutus litar kes modul 1250a 3pole dan tpn 50ka memainkan peranan penting dalam loji fotovoltaik dan ladang angin, terutamanya dalam peringkat pengumpulan dan pengagihan kuasa. Di pusat data, pemutus litar kes modul 1250a 3pole dan tpn 50ka juga digunakan dalam panel pengedaran input dan output UPS untuk menyediakan perlindungan litar yang penting.

5. Sistem pengagihan kediaman

Dalam komuniti kediaman, pemutus litar kes modul 1250a 3tiang dan tpn 50ka biasanya dipasang di bilik pengedaran utama atau panel aras bangunan. MCCB berfungsi sebagai suis masuk utama untuk bangunan atau sebagai pemutus masuk kapasiti tinggi untuk unit individu.

Parameter pemutus litar kes modul 1250a 3pole tpn 50ka:

Bingkai Ternilai Semasa	1250
Bilangan Kutub	3 tiang; 4 tiang
Dinilai Semasa Bekerja	630A; 700A; 800A; 1000A
Kekerapan	50 Hz atau 60 Hz
Kapasiti Pemutus Litar Pintas Servis	35kA atau 50kA
Voltan Kerja Ternilai	400 V; 415 V; 660 V; 690 V
Voltan Penebat Berkadar	800V atau 1000V
Hayat Perkhidmatan Mekanikal	10000 kali
Hayat Perkhidmatan Elektrik	2000 kali
Jarak arka	≤100 mm

Size

Mod Produk	tiang	Dimensi
Mod Produk	tiang	L	L1	L2	W	W1	W2	H	H1
M1-63L	3	136	85	117	78	14	25	89	65
M1-63L	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	3	150	88.5	133.5	92	18	30.5	88.5	62
M1-125L	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	3	165	102	144	107	23	35.5	110	81
M1-250L	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

Fungsi pemutus litar kes modul 1250a 3pole tpn 50ka

1. Perlindungan terhadap kebocoran, litar pintas dan beban lampau

Pemutus litar kes modul 1250a 3pole tpn 50ka direka untuk membuat, membawa dan memecahkan arus dalam keadaan operasi biasa. Pemutus litar kes modul 3pole tpn 50ka 1250a juga boleh mengendalikan situasi tidak normal seperti beban lampau dan litar pintas. Apabila arus melebihi nilai terkadar untuk tempoh tertentu, pemutus litar kes modul MCCB tersandung dengan kelewatan masa untuk mengelakkan kerosakan terlalu panas. Dalam kes litar pintas, pemutus litar kes modul MCCB 1250A 3P 50kA memutuskan sambungan litar secara automatik untuk melindungi pendawaian dan peralatan yang disambungkan. Sesetengah model dilengkapi dengan perlindungan arus sisa yang sangat sensitif, yang memberikan perlindungan yang berkesan terhadap kebocoran dan kejutan elektrik. Apabila keadaan tidak normal melebihi had selamat, pemutus litar kes modul MCCB mengganggu litar untuk mengelakkan kerosakan.

2. Fungsi pengasingan

Kepungan pemutus litar kes modul 1250a 3pole tpn 50ka diperbuat daripada bahan penebat, yang memisahkan konduktor hidup daripada bahagian logam yang dibumikan. Semua komponen dalaman disertakan dalam perumah acuan ini, yang membentuk struktur padat. Setelah arus melebihi nilai perjalanan pratetap, pemutus litar kes modul 1250a 3pole tpn 50ka membuka litar secara automatik untuk memastikan perlindungan peralatan dan keselamatan pengguna dengan mengasingkan bahagian yang rosak.

3. Keupayaan had dan gangguan semasa

Pemutus litar sarung modul 3pole tpn 50ka 1250a mampu mengganggu arus kerosakan dengan selamat, termasuk arus litar pintas yang tinggi. Pemutus litar sarung modul 3pole tpn 50ka 1250a dicirikan oleh beberapa kapasiti pemutus terkadar, seperti kapasiti pemutus litar pintas (Icn), kapasiti pemutus litar pintas (Icu) muktamad, kapasiti pemutus litar pintas (ICs) servis dan arus tahan masa singkat (Icw), yang mentakrifkan keupayaan kerosakan litar pintas mereka untuk mengendalikan dan mengatasinya.
