100 Kva 3 Fasa Pemuat Transformer

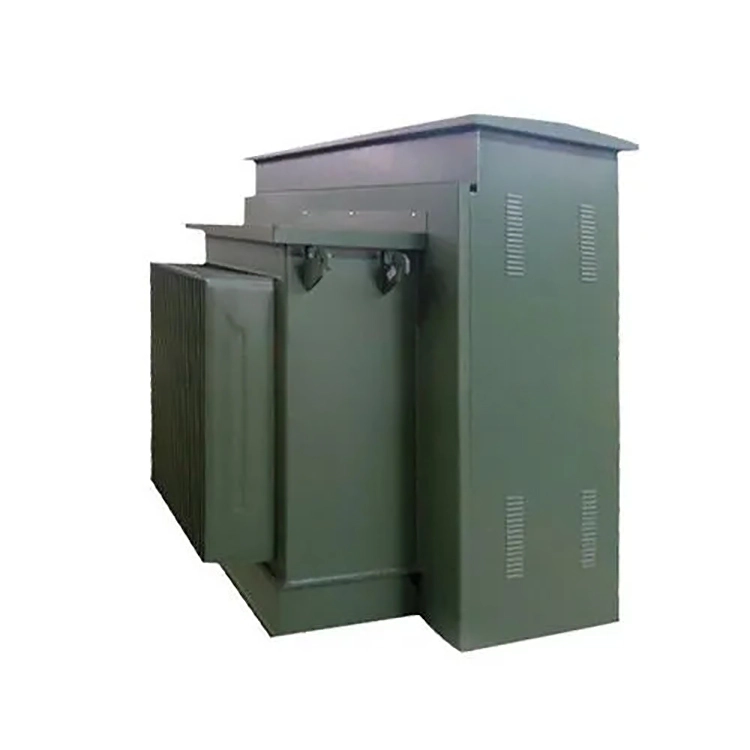

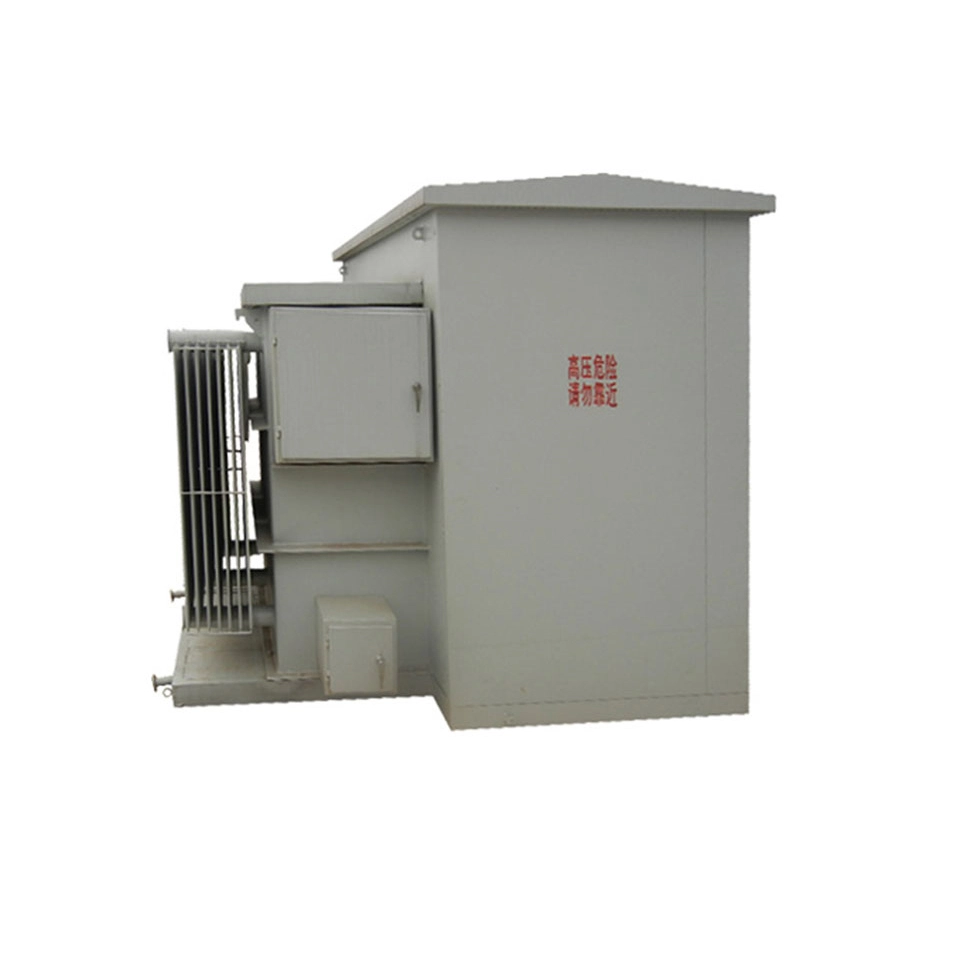

Transformer terpasang pad 3 fasa 100 kva ialah peralatan lengkap pengagihan kuasa luaran bersepadu. Bahagian dalam kabinet dibahagikan kepada tiga ruang bebas: ruang voltan tinggi, ruang pengubah, dan ruang voltan rendah.

Ia menyepadukan suis voltan tinggi, fius, penangkap kilat, badan pengubah utama, suis pengedaran voltan rendah, meter, dan pelbagai peranti perlindungan. Susun atur keseluruhan adalah kemas dan padat, dan tiada bilik pengagihan kuasa berasingan perlu dibina.

Spesifikasi voltan piawai pengubah. Ia menggunakan kumpulan sambungan Dyn11 dan beroperasi pada frekuensi industri 50 hertz. Arus undian voltan tinggi dan rendah dipadankan untuk memenuhi keperluan. Prestasi penghantaran pengubah adalah stabil dan boleh dipercayai. Transformer terpasang pad 3 fasa 100 kva mempunyai keupayaan pelesapan haba yang sangat baik. Ia mempunyai dua bentuk penyejukan: penyejukan diri tenggelam minyak dan penyejukan udara jenis kering. Ia juga mempunyai ciri perlindungan terhadap habuk dan hujan.

Kerugian operasi adalah rendah, bunyi larian adalah kecil, dan ia dilengkapi dengan pelbagai mekanisme perlindungan keselamatan untuk beban lampau, litar pintas dan sambaran kilat. Ia mempunyai keupayaan anti gangguan yang kuat, boleh menyesuaikan diri dengan operasi persekitaran luar yang kompleks untuk masa yang lama, mempunyai kestabilan bekalan kuasa yang sangat baik, dan penyelenggaraan dan pembaikan kemudiannya agak mudah.

Spesifikasi teknikal:

S: Untuk pengubah lekap 3 fasa 100 kva, apabila ia dipasang di luar, mengapakah terdapat dua konfigurasi yang perlu dibezakan, iaitu "jenis penyuap rangkaian cincin" dan "jenis penyuap jejarian"?

J: Di bawah konfigurasi penyuap sinaran, bahagian utama pengubah hanya disambungkan kepada satu kabel, dan tiada suis beban di dalamnya, menghasilkan struktur yang ringkas dan kos yang lebih rendah. Walau bagaimanapun, kelemahan maut kaedah ini ialah apabila pengubah pelekap 3 fasa 100 kva memerlukan penyelenggaraan atau bahagian kabel ini gagal, keseluruhan bekalan kuasa penyuap mesti diputuskan, menyebabkan semua pengguna hiliran pada talian yang sama dimatikan sepenuhnya. Kebolehpercayaan bekalan kuasa sepenuhnya bergantung pada kesinambungan satu saluran.

Di bawah konfigurasi penyuap rangkaian gelang, bahagian utama pengubah pelekap 3 fasa 100 kva dikhaskan dengan dua port antara muka masuk dan suis beban terbina dalam, yang boleh disambungkan secara bersiri ke litar rangkaian gelang. Apabila pengubah itu sendiri perlu dikeluarkan daripada operasi atau kabel pada satu sisi gagal, suis beban boleh dikendalikan untuk mengasingkan pengubah pasang empuk 100 kva 3 fasa dari rangkaian gelang, sambil mengekalkan kesinambungan talian batang utama rangkaian gelang, membolehkan pengguna lain masih dibekalkan kuasa melalui bahagian lain kabel dan saluran penyenggaraan yang terputus, dengan itu kabel terputus. kerosakan hanya mengasingkan bahagian yang rosak tanpa meluaskan kawasan gangguan bekalan elektrik. Walaupun konfigurasi ini menambah satu peralatan suis sisi utama dan sesendal masuk kedua, kos meningkat kira-kira 15% hingga 20%, tetapi dengan ketara meningkatkan penunjuk ketersediaan kuasa sistem pengedaran.
