Pengubah Dipasang Pad Isi Minyak 1000kva

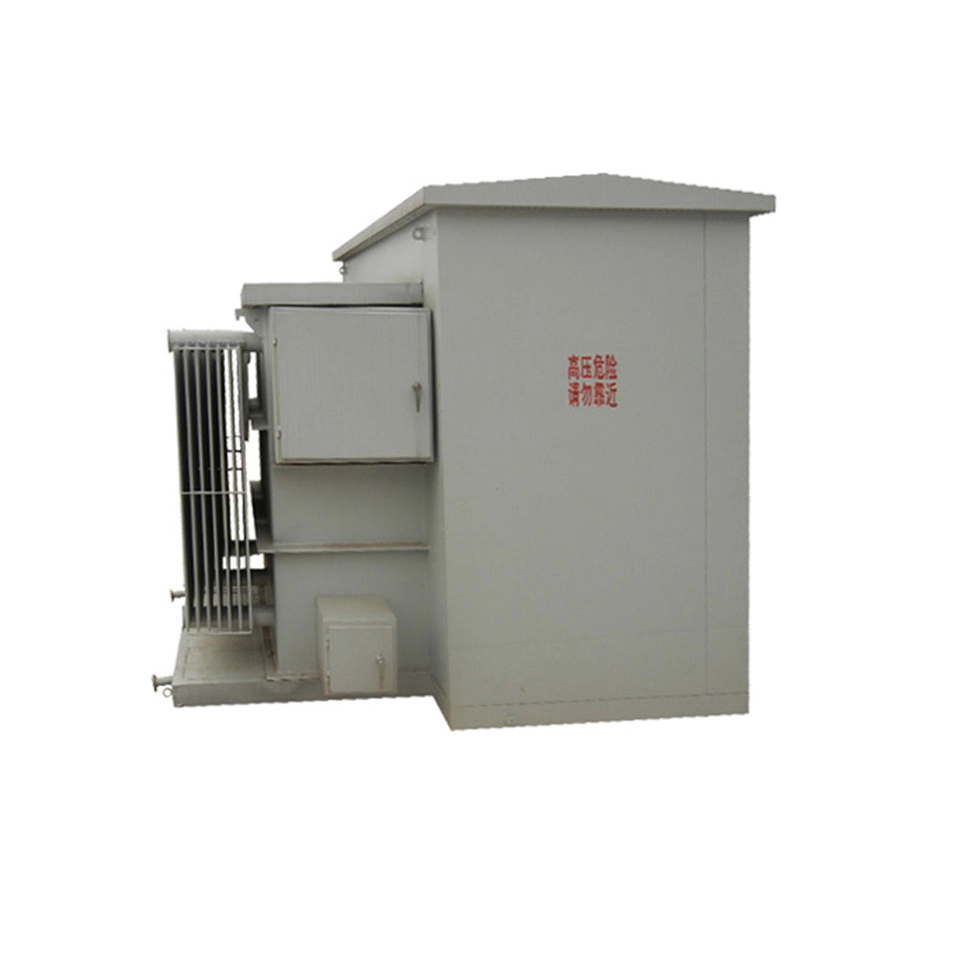

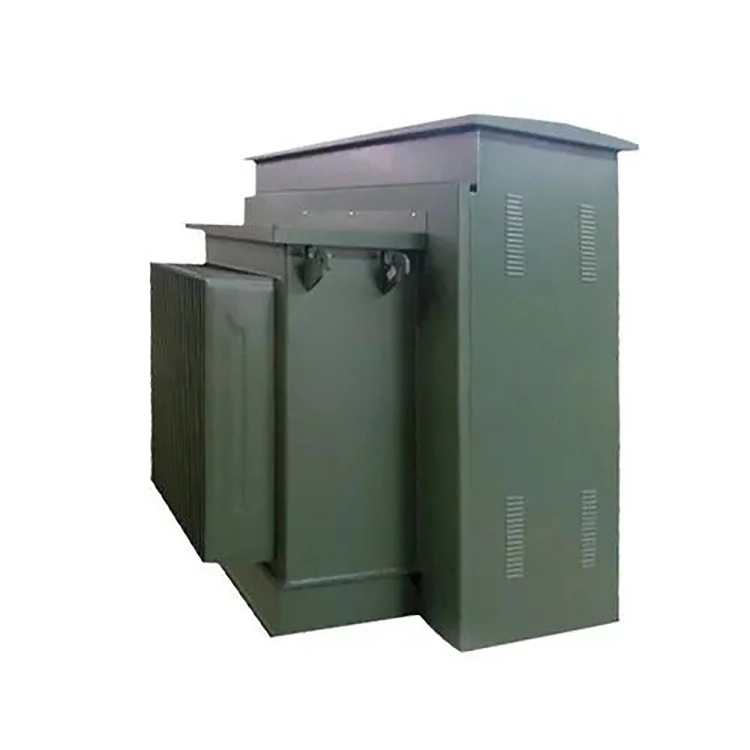

Transformer pelekap pad berisi minyak 1000kva ialah pengubah pengagihan tiga fasa yang direka khas untuk pemasangan tanah luar dengan kapasiti terkadar 1000 kva. Ia dipasang terus pada asas konkrit pratuang, bukannya digantung atau ditanam di bawah tanah. Teras besi dan belitan sepenuhnya tenggelam dalam minyak penebat, menggunakan kekuatan dielektrik tinggi dan sifat pelesapan haba minyak untuk mencapai penebat elektrik dan pengurusan haba.

Cangkerang pengubah pelekap pad berisi minyak 1000kva diperbuat daripada tangki minyak beralun dan permukaan pelesapan haba ditingkatkan dengan menggunakan plat beralun, mencapai penyejukan ONAN. Sifat keanjalan gelombang boleh menyerap pengembangan isipadu minyak penebat yang disebabkan oleh perubahan suhu. Strukturnya yang tertutup sepenuhnya memastikan minyak penebat tidak bersentuhan dengan udara luar, dengan berkesan menghalang kemerosotan kualiti minyak dan penuaan bahan penebat akibat pencerobohan oksigen dan kelembapan.

Keseluruhan struktur pengubah dipasang pad berisi minyak 1000kva terdiri daripada tiga petak berasingan: bilik voltan tinggi, bilik voltan rendah dan bilik pengubah. Pintu bilik voltan rendah dilengkapi dengan kunci tiga titik. Pintu bilik voltan tinggi hanya boleh dibuka selepas pintu bilik voltan rendah dibuka untuk mengelakkan operasi langsung pada bahagian voltan tinggi. Kedua-dua bahagian voltan tinggi dan voltan rendah dilengkapi dengan terminal pembumian NEMA.

Dari segi konfigurasi elektrik dan perlindungan, pengubah pelekap pad berisi minyak 1000kva ini menyokong pelbagai kumpulan sambungan seperti Dyn11, Yyn0, yang sesuai untuk ciri beban yang berbeza. Bahagian voltan tinggi menyepadukan dwi perlindungan suis beban dan fius, serta dilengkapi dengan injap pelepas tekanan, suhu minyak dan pemantauan paras minyak. Ia memenuhi piawaian kecekapan tenaga DOE 2016, dengan kecekapan ≥ 99.2%, dan selamat dan boleh dipercayai.

Parameter teknikal

Sebuah taman perindustrian bercadang untuk membeli pengubah dipasang pad berisi minyak 1000kva, yang terutamanya akan membekalkan kuasa kepada motor tak segerak tiga fasa, pam air dan peralatan kuasa lain. Beban tiga fasa pada asasnya seimbang, tetapi persekitaran di tapak mempunyai banyak habuk dan pengubah dikehendaki mempunyai kos perolehan awal yang agak rendah. Patutkah kumpulan sambungan diutamakan sebagai Dyn11 atau Yyn0? kenapa?

Berdasarkan perbandingan prestasi, kumpulan sambungan Dyn11 harus menjadi pilihan pilihan. Dari segi keupayaan untuk menahan ketidakseimbangan tiga fasa, Dyn11 membenarkan arus garis neutral mencapai lebih 75% daripada arus fasa, manakala Yyn0 biasanya mengehadkannya kepada dalam 25%; dari segi penindasan harmonik, sambungan segi tiga sisi voltan tinggi Dyn11 boleh menyediakan laluan beredar untuk harmonik ketiga, dengan berkesan mengelakkan herotan bentuk gelombang voltan, manakala Yyn0 mempunyai keupayaan penindasan yang agak purata; dari segi arus kerosakan pembumian satu fasa, Dyn11 menjana arus kerosakan yang lebih besar, yang lebih mudah untuk perlindungan geganti untuk dikesan dan bertindak dengan pasti, manakala arus kerosakan Yyn0 secara relatifnya lebih kecil, menjadikan konfigurasi perlindungan lebih sukar.

Secara keseluruhan, Dyn11 lebih sesuai untuk senario yang melibatkan beban campuran moden seperti lampu LED, penghawa dingin frekuensi berubah-ubah dan cerucuk pengecasan, manakala Yyn0 hanya sesuai untuk beban kuasa tulen tiga fasa yang seimbang dan sangat sensitif terhadap kos. Oleh itu, tanpa sekatan khas, kumpulan penyambungan pengubah dipasang pad berisi minyak 1000kva hendaklah diutamakan sebagai Dyn11.

peralatan

Butiran Produk

Jenis Cincin

Jenis Terminal

Badan Transformer

Produk dalam Proses

Pusat Ujian

Bengkel Penggulungan
