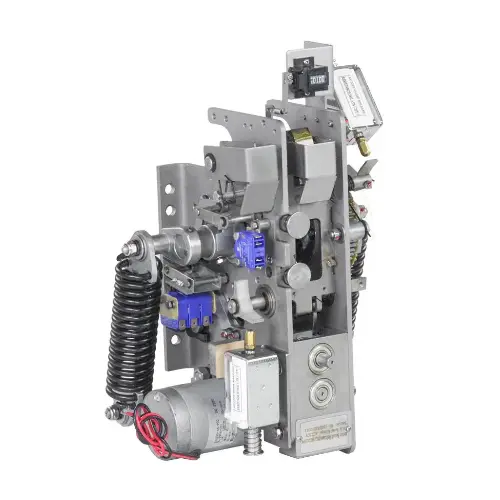

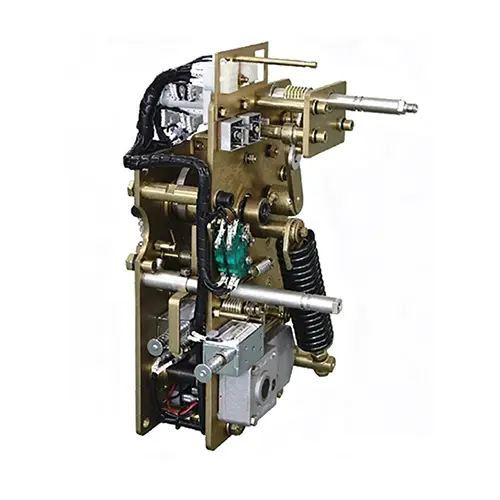

Mekanisme Operasi Caj Spring Pemutus Litar Vakum

Sebagai perusahaan berteknologi tinggi yang mengkhusus dalam penyelidikan, pengeluaran, jualan dan perkhidmatan teknikal pemutus litar vakum di China，Wenzhou Xifa Electric Power Equipment Co., Ltd. mekanisme operasi caj spring pemutus litar vakum mematuhi piawaian domestik dan antarabangsa, memastikan prestasi stabil dan kualiti produk yang boleh dipercayai, dan telah memperoleh pensijilan berwibawa. dilengkapi. Masa penyimpanan tenaga ialah ≤ 15 saat, dan jangka hayat mekanikal boleh melebihi 10,000 kali.

Hantar Pertanyaan

Penerangan Produk

Prinsip Operasi

Prinsip teras mekanisme operasi caj spring pemutus litar vakum terletak pada penyimpanan tenaga spring, pengekalan dan pelepasan untuk memacu pensuisan yang pantas dan boleh dipercayai.

Penyimpanan tenaga: Motor memampatkan/meregangkan spring penutup melalui gear dan sesondol, menukar tenaga elektrik kepada potensi kenyal; suis had menghentikan motor setelah dicas sepenuhnya.

Pengekalan tenaga: Pawls/ratchets mengunci spring dalam keadaan siap sedia, sedia untuk pengaktifan.

Pelepasan tenaga: Atas arahan, kunci dilepaskan, dan tenaga spring memacu kenalan untuk menutup (menyambung litar) atau membuka (memadamkan arka dan memotong kuasa).

Parameter	Unit	Parameter Teknikal
Menutup tenaga keluaran	J	85-120
Mekanisme menutup dan membuka sudut keluaran	o	42-46
Logaritma kenalan suis tambahan	一	6K6B
Logaritma kenalan suis perjalanan	一	2K2B
Masa motor dicas	S	<10
Dikendalikan saat dicas	N ·m	<20
Kuasa motor	W	40(AC/DC 220V/110V)
Menutup rintangan magnet elektrik (DC)	Ω	130(220V)/33(110V)
Menutup rintangan magnet elektrik (AC)	Ω	56(220V)/10.3(110V)
Membuka rintangan magnet elektrik (DC)	Ω	105(220V)/33(110V)
Membuka rintangan magnet elektrik (AC)	Ω	39(220V)/10.3(110V)
Ketahanan mekanisme	Ts	10000

Kelebihan:

1.Pantas & Boleh Dipercayai: Storan tenaga dipacu motor siap dalam <10s, dengan pelepasan tenaga segera memastikan pensuisan yang tepat dan pantas (masa buka <30ms).

2.Dual Operasi: Menyokong kedua-dua storan/penggerak tenaga elektrik dan manual, menjamin operasi walaupun di bawah gangguan bekalan elektrik.

3. Hayat Perkhidmatan yang Panjang: Struktur mekanikal yang teguh memberikan sehingga 10,000+ operasi, dengan prestasi yang stabil di bawah daya litar pintas.

4. Selamat & Stabil: Mekanisme penguncian menghalang pelepasan tidak sengaja, manakala kawalan mekanikal-elektrik yang diselaraskan memastikan sifar salah operasi.

5. Penyelenggaraan Rendah: Reka bentuk modular memudahkan penggantian bahagian, mengurangkan masa henti dan kos operasi.

Pemasangan

● Sebelum pemasangan, periksa rupa dan bahagian untuk kerosakan, dan sahkan model dan parameter adalah konsisten.

● Pasang mekanisme dengan kuat pada badan pemutus mengikut lukisan pemasangan, memastikan konsentrik dan sambungan yang ketat.

● Laraskan rod penyambung, lejang dan kedudukan had dengan betul untuk menjamin tindakan yang stabil dan fleksibel.

● Sambungkan litar kawalan dengan betul dan uji storan tenaga manual, storan tenaga elektrik, tutup dan buka fungsi satu demi satu.

Penyelenggaraan Rutin

● Periksa pengikat secara kerap untuk mengelakkan longgar, dan pastikan mekanisme bersih dan kering.

● Pelincir bahagian berputar dan geseran pada selang waktu untuk memastikan operasi lancar.

● Periksa keadaan spring, gegelung, suis tambahan dan pendawaian untuk pemanasan atau kerosakan yang tidak normal.

● Uji prestasi tindakan secara berkala untuk memastikan pembukaan dan penutupan yang boleh dipercayai.

● Gantikan bahagian yang haus dalam masa dan simpan rekod penyelenggaraan yang lengkap.

Perkhidmatan selepas jualan

● Latihan dalam talian / di tapak percuma disediakan, meliputi aspek seperti pemasangan dan pentauliahan, penyelenggaraan harian dan diagnosis kerosakan, membantu pasukan operasi dan penyelenggaraan pelanggan memperoleh kemahiran operasi dengan cepat.

● Dalam tempoh 12 bulan dari tarikh penerimaan dan kelayakan peralatan di tapak. Semasa tempoh jaminan, komponen teras yang tidak rosak oleh faktor manusia (seperti motor simpanan tenaga, gegelung penutup dan buka, spring, suis tambahan, dll.) akan disediakan untuk penggantian dan pembaikan.
