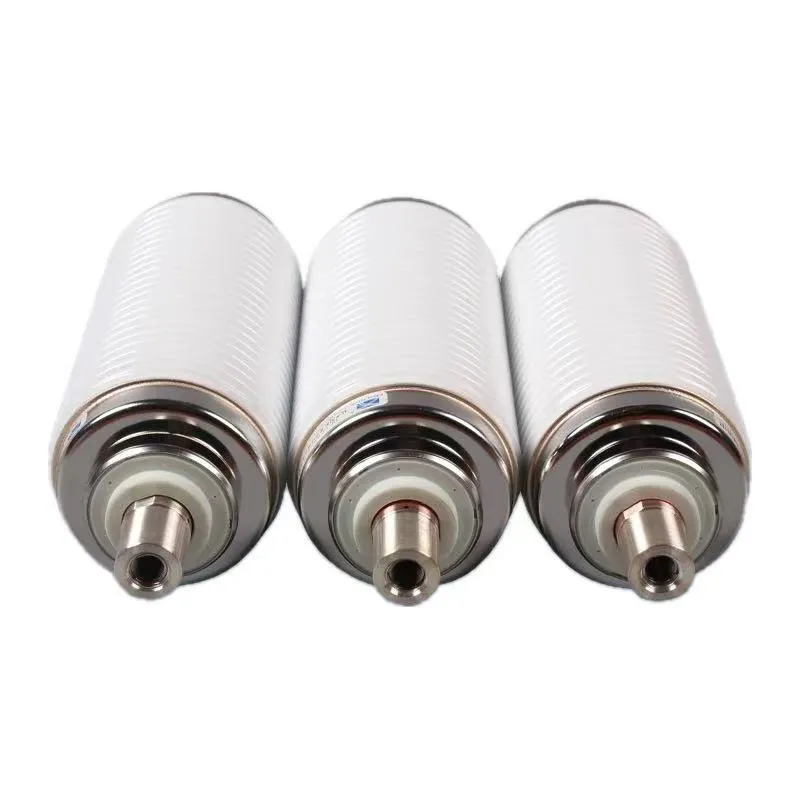

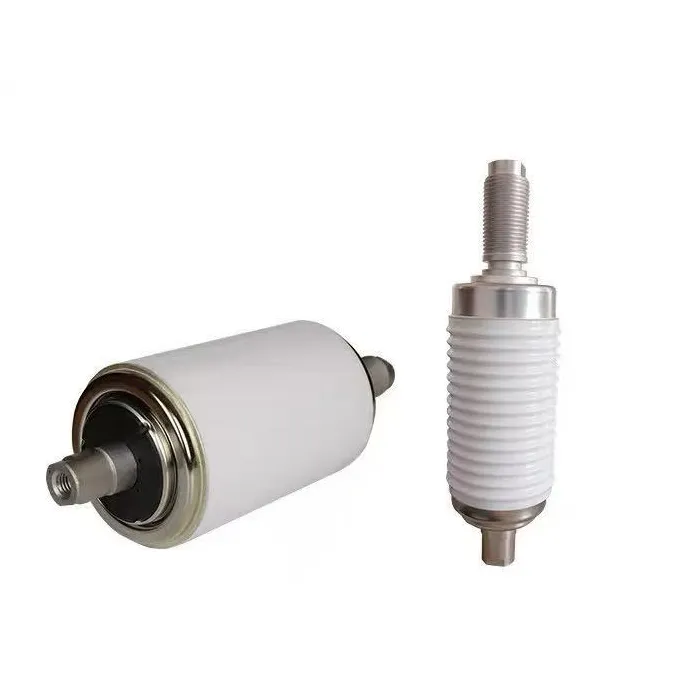

Pengganggu Botol Vakum 11kv 25ka Vcb

Pengganggu botol vakum 11kv 25ka vcb ialah komponen teras pemutus litar vakum (VCB) voltan sederhana, yang direka oleh Wenzhou Xifa Electric Power Equipment Co., Ltd. untuk sistem pengagihan kuasa 11kV dengan kapasiti pemutus litar pintas berkadar 25kA. Wenzhou Xifa Electric Power Equipment Co., Ltd. ialah pengilang yang mengkhusus dalam penyelidikan, pengeluaran, jualan dan perkhidmatan teknikal pemutus litar vakum di China.11kv 25ka vcb penyalah botol vakum menggunakan vakum ultra-tinggi sebagai medium pemadam arka dan penebat, membolehkan pembukaan/pecah litar yang cepat, selamat dan boleh dipercayai.

Hantar Pertanyaan

Penerangan Produk

Pengganggu botol vakum 11kv 25ka vcb ialah komponen pemadam arka teras pemutus litar vakum voltan sederhana, digunakan secara meluas dalam sistem pengagihan kuasa 11kV. Ia menggunakan cangkerang seramik yang dimeterai sepenuhnya, dengan sesentuh aloi CuCr50 dan medium pemadam arka vakum tinggi (≤5×10⁻⁴ Pa), menampilkan struktur padat, ringan dan prestasi penebat yang sangat baik. Arus pemutus litar pintas yang dinilai ialah 25kA, julat arus penarafan dari 630A hingga 2000A, dan hayat mekanikal melebihi 10,000 operasi, memenuhi piawaian IEC 62271-100, sesuai untuk suis dalaman dalam senario pengagihan industri dan kuasa.

Prinsip operasi pengganggu botol vakum 11kv 25ka vcb adalah berdasarkan pemadaman arka vakum: apabila menutup, sentuhan bergerak didorong oleh mekanisme pengendalian untuk menghubungi sentuhan statik, membentuk laluan semasa. Apabila dibuka, sesentuh berpisah untuk menghasilkan arka, yang disejukkan dan dipadamkan dengan cepat kerana ketumpatan zarah yang rendah dalam vakum, dengan pemulihan kekuatan dielektrik segera. Semasa operasi, sistem perisai menyerap tenaga arka untuk mengelakkan pemendapan wap logam, manakala belos keluli tahan karat memastikan kedap udara semasa pergerakan sentuhan, memastikan operasi sistem kuasa yang stabil dan boleh dipercayai.

Parameter Teknikal	Spesifikasi
Voltan Terkadar (Un)	11kV
Arus Pemutus Litar pintas Dinilai(I₅n)	25KA(4s)
Nilai Semasa(Dalam)	630A/1250A/1600A/ 2000A
Arus Pembuatan Litar pintas Dinilai (Imak)	63KA(Puncak)
Tekanan Vakum Dalaman	≤5×10-4 Pa
Bahan Kenalan	Aloi CuCr(CuCr50)
Kehidupan Mekanikal	≥10,000 Operasi
Tahap Penebat	AC 48kV/1min;Derak Kilat 85KV
Hubungi Gap	9±1 mm

Kelebihan:

Kapasiti Pecah Kuat: Menyampuk arus litar pintas 25kA dengan pasti, memenuhi piawaian IEC 62271-100.

Cepat & Stabil: Arka dipadamkan dalam milisaat; tiada penyalaan semula; kelajuan pemulihan dielektrik tidak dapat ditandingi.

Umur Panjang & Penyelenggaraan Rendah: Sentuhan CuCr mempunyai kehausan yang rendah; hayat mekanikal ≥10,000 operasi; hampir tanpa penyelenggaraan.

Selamat & Mesra Alam: Tiada minyak/gas; tiada risiko letupan/kebakaran; arka tidak terdedah; bunyi yang rendah dan pencemaran sifar.

Padat & Boleh Dipercayai: Saiz kecil, ringan, kebolehsuaian tinggi kepada suis dalaman; prestasi yang stabil dalam keadaan yang teruk.

Soalan Lazim

S: Bagaimana untuk memasang dan menyelenggara pengganggu botol vakum 11kv 25ka vcb?

J: Pertama, Pasang secara menegak dalam VCB dan pastikan konsentrik dengan mekanisme operasi.

Kedua, Elakkan kejutan mekanikal dan pastikan bersih/kering semasa pemasangan.

Akhir sekali, Tiada penyelenggaraan dalaman diperlukan; ganti apabila haus sentuhan melebihi had (≤3mm).

Sentiasa periksa penebat dan ketat; ikuti kitaran ujian pengeluar.

S: Adakah ia serasi dengan sistem kuasa 12kV?

J: Ya, ia serasi sepenuhnya. Voltan terkadar ialah 11kV, yang direka untuk memadankan sistem pengagihan kuasa 12kV, memenuhi keperluan aplikasi sebenar kebanyakan senario voltan sederhana.

S: Apakah bahan hubungan yang digunakan, dan apakah kelebihannya?

J: Ia menggunakan sesentuh aloi CuCr50, yang mempunyai kelebihan haus rendah, rintangan arka yang kuat dan hayat perkhidmatan yang panjang, memastikan prestasi pecah yang stabil walaupun di bawah arus litar pintas 25kA
