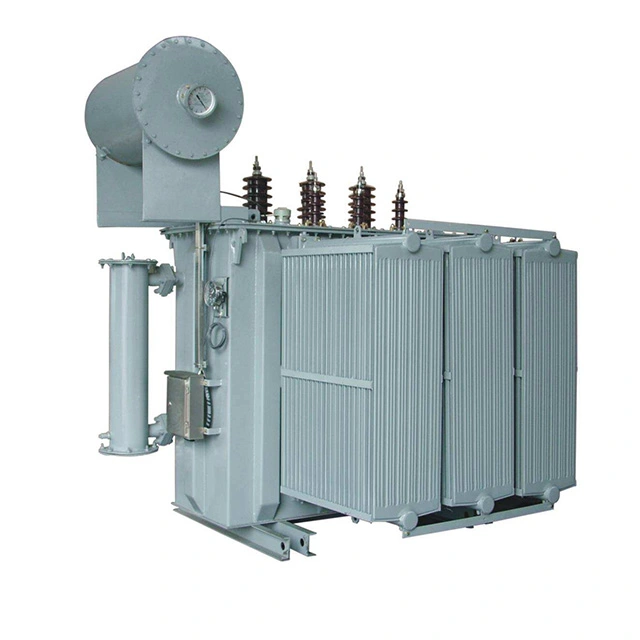

Pengubah Kuasa Luaran 10 Mva 33 hingga 6.6 Kv

Wenzhou Xifa Electric Power Equipment Co., Ltd. Adalah sebuah syarikat yang boleh membekalkan transformer ke seluruh dunia. Pengubah kuasa luar 10 mva 33 hingga 6.6 kv menawarkan penghantaran dan pengagihan elektrik yang cekap dan boleh dipercayai. Terima kasih kepada prestasi yang selamat dan boleh dipercayai, kemudahan pemasangan dan operasi, serta ciri yang tidak memerlukan penyelenggaraan yang teliti. Ia adalah pilihan ideal untuk perusahaan dan lombong yang memerlukan bekalan kuasa yang boleh dipercayai dan stabil. Reka bentuk pengubah kuasa luar 10 mva 33 hingga 6.6 kv ini sesuai untuk suhu tinggi dan keadaan cuaca yang melampau, memastikan bekalan kuasa yang stabil walaupun dalam persekitaran yang keras.

Hantar Pertanyaan

Penerangan Produk

Pengubah kuasa luar 10 mva 33 hingga 6.6 kv dengan kapasiti 10 mva dan julat voltan 33 hingga 6.6 kv, adalah sejenis pengubah kuasa luar. Voltan terkadarnya ialah 10 mva, dengan bahagian voltan tinggi pada 33 kv dan bahagian voltan rendah pada 6.6 kv. Ia ialah peralatan pengubah bersaiz sederhana arus perdana untuk perusahaan perindustrian dan perlombongan serta taman perindustrian, dan mematuhi sepenuhnya piawaian IEC. Pengubah kuasa luar 10 mva 33 hingga 6.6 kv terutama menyimpulkan belitan, teras besi dan minyak penebat tiga bahagian.

Penggulungan adalah bahagian elektrik pengubah. Ia biasanya dibuat dengan menggulung wayar tembaga rata bertebat atau dawai tembaga bulat pada acuan penggulungan. Penggulungan dipasang pada lajur teras besi pengubah kuasa luar 10 mva 33 hingga 6.6 kv. Belitan voltan rendah berada pada lapisan dalam dan belitan voltan tinggi dipasang di luar belitan voltan rendah. Di antara belitan voltan rendah dan teras besi, dan antara belitan voltan tinggi dan belitan voltan rendah, bahan penebat digunakan untuk membuat lengan untuk memisahkannya, untuk mencapai penebat.

Teras besi adalah bahagian laluan magnet utama pengubah kuasa luar 10 mva 33 hingga 6.6 kv. Ia biasanya dibuat dengan menyusun silikon yang mengandungi kepingan keluli silikon canai panas atau sejuk dengan ketebalan 0.35 atau 0.5 mm dan disalut dengan cat penebat. Teras besi terbahagi kepada dua bahagian: tiang teras besi dan kuk. Lajur teras besi dilengkapi dengan penggulungan, dan kuk digunakan untuk menutup litar magnetik. Bentuk asas struktur teras besi termasuk jenis jantung dan jenis cangkerang.

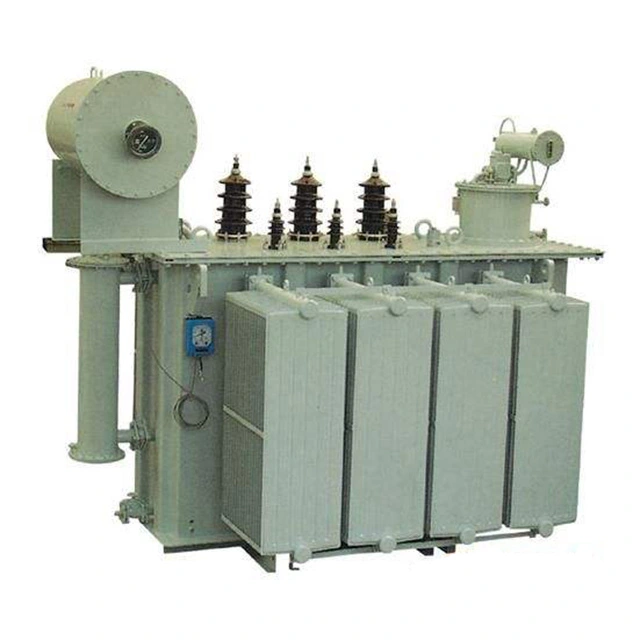

Outdoor Power Transformer 10 Mva 33 To 6 6 Kv

Parameter teknikal:

Nama Produk	pengubah kuasa luar 10 mva 33 hingga 6.6 kv
Sistem Fasa	3 Fasa
Voltan Terkadar Utama	33 kV
Voltan Terkadar Sekunder	6.6 kV
Kumpulan Vektor	Dyn11
Jenis Penyejukan	ONAN / ONAF
Bahan Penggulungan	Tembaga
Impedans Litar pintas	8%
Kehilangan tanpa beban	≤ 10 kW
Kehilangan Beban	≤ 52 kW
Jenis Pemasangan	Dipasang Lantai Luaran
Standard Eksekutif	IEC 60076

Apakah pelbagai bentuk pemasangan pengubah kuasa luar 10 mva 33 hingga 6.6 kv?

Dalam kejuruteraan kuasa, pemasangan transformer luar terutamanya terdiri daripada dua bentuk: pemasangan dipasang pada tiang dan pemasangan dipasang di tanah. Tidak kira kaedah yang digunakan, keselamatan sentiasa diutamakan. Di tempat yang paling menonjol di sekitar pengubah, tanda amaran yang mudah dilihat mesti digantung untuk mengingatkan orang yang lalu-lalang supaya tidak mendekati.

Untuk pengubah kuasa luar 10 mva 33 hingga 6.6 kv dipasang di atas tanah, pagar pelindung dengan ketinggian tidak kurang daripada 1.7 meter mesti ditambah di sekelilingnya, dan perlu ada ruang operasi selamat yang mencukupi antara pagar dan platform pengubah.

Untuk pemasangan pada tiang atau menara, semua petunjuk voltan tinggi dan rendah mesti menggunakan konduktor berpenebat dan bahagian voltan rendah juga boleh menggunakan bar bas kosong. Semua bahagian besi yang digunakan mestilah tergalvani untuk mengelakkan karat dan kakisan.

Jika pemasangan dilakukan di atas tanah, ketinggian asas biasanya ditetapkan pada sekitar 500mm. Tapak ini biasanya dibina menggunakan batu bata atau konkrit tuang, dan kemudian permukaannya dilicinkan dengan mortar simen 1:2. Keluli rata atau keluli saluran perlu diletakkan di permukaan untuk berfungsi sebagai trek larian untuk pengubah.

Semasa pemasangan, adalah penting untuk memastikan bahawa trek adalah paras dan bahawa tolok trek sepadan dengan sempurna dengan tolok roda pengubah untuk memastikan operasi yang stabil.
