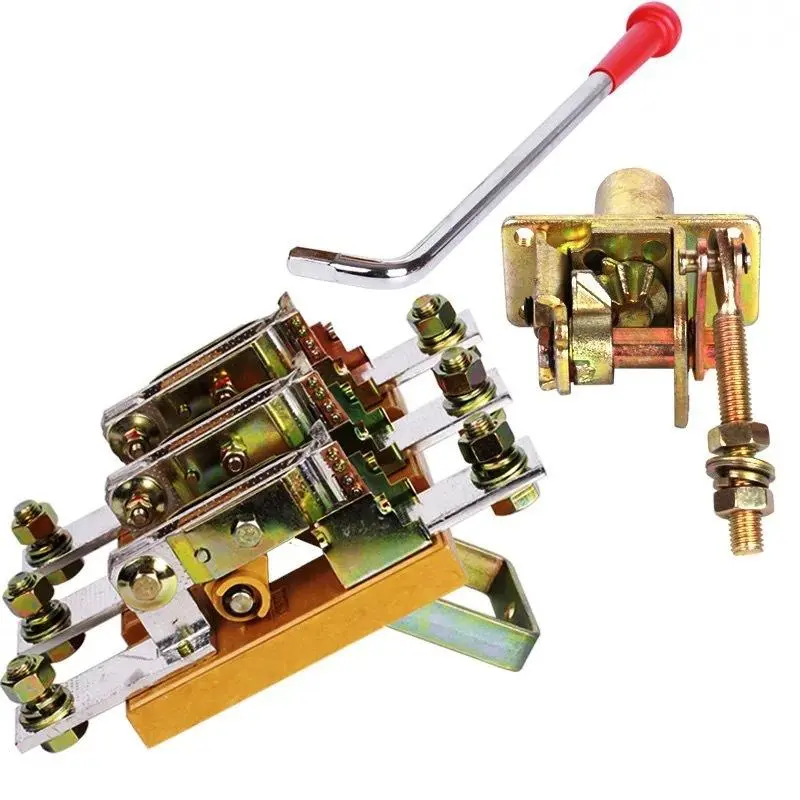

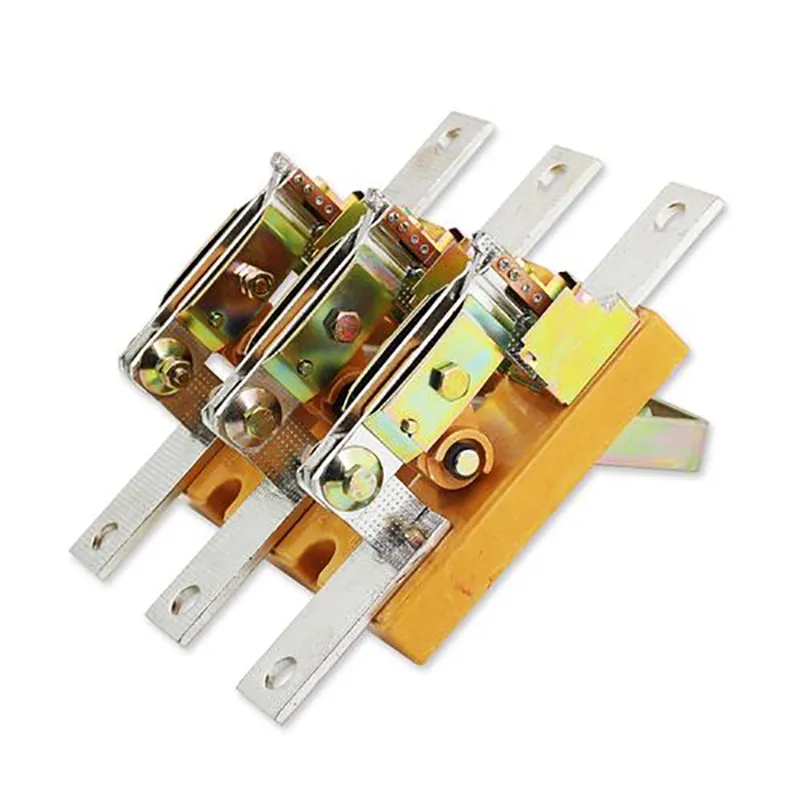

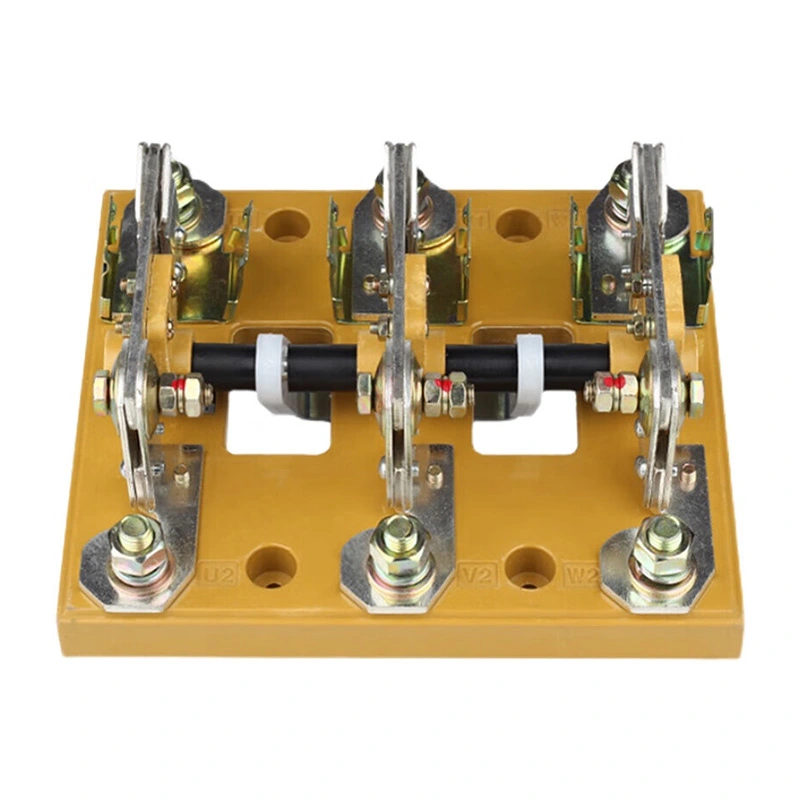

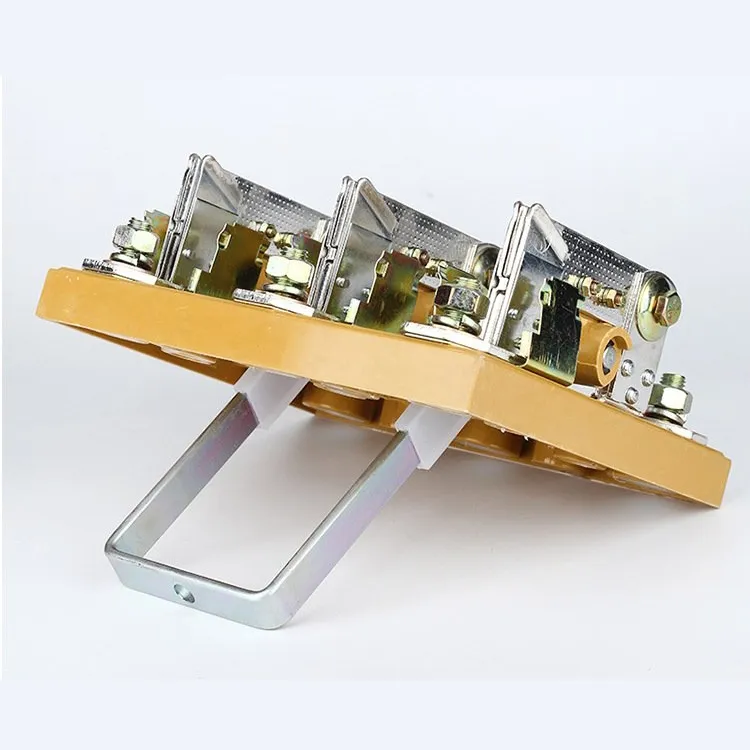

Kabinet Elektrik 800 Amp Suis Putus Sambungan 3 Fasa

Untuk Menghasilkan suis pemutus sambungan 800 amp 3 fasa kabinet elektrik yang boleh dipercayai, Wenzhou XiFa Electric Power Equipment Co., Ltd mengguna pakai sesentuh tembaga berkualiti tinggi dan perumahan yang teguh untuk memastikan hayat perkhidmatan yang panjang. Sementara itu, setiap suis pemutus sambungan 800 amp 3 fasa kabinet elektrik mempunyai reka bentuk yang padat dan ringkas bukan sahaja untuk menyediakan titik putus sambungan yang jelas pada visual tetapi juga sesuai untuk pemasangan panel atau dinding. Sementara itu, setiap kabinet elektrik 800 amp 3 fasa putus suis perlu menjalani ujian kilang sebelum penghantaran pantas.

Hantar Pertanyaan

Penerangan Produk

Suis putus sambungan 3 fasa 800 amp ialah peranti yang digunakan terutamanya untuk mengasingkan sumber kuasa, menjalankan operasi pensuisan dan menyambung atau memutuskan litar arus rendah. Ia tidak mempunyai keupayaan memadam arka. Apabila dalam kedudukan terbuka, sesentuh mengekalkan jarak penebat yang ditentukan dengan pecahan yang jelas kelihatan; apabila dalam kedudukan tertutup, suis mampu membawa arus operasi biasa serta menahan keadaan tidak normal, seperti arus litar pintas, untuk tempoh masa yang ditetapkan.

Dalam kebanyakan kes, suis putus sambungan 800 amp 3 fasa digunakan sebagai pengasing voltan rendah, bermakna ia dinilai untuk voltan di bawah 1 kV. Walaupun prinsip operasi dan pembinaannya agak mudah, ia dihasilkan dalam kuantiti yang banyak, dan kebolehpercayaannya adalah kritikal. Akibatnya, mereka memainkan peranan penting dalam reka bentuk, pembinaan, dan operasi selamat pencawang dan loji kuasa.

Ciri penentu suis putus sambungan 800 amp 3 fasa ialah ia tidak boleh mengganggu arus beban; ia hanya boleh dibuka atau ditutup apabila litar bebas daripada arus. Rujukan biasa kepada suis putus sambungan 800 amp 3 fasa meliputi fungsi, ciri, klasifikasi, aplikasi, penambahbaikan anti-salah operasi, amalan penyelenggaraan dan isu biasa mereka.

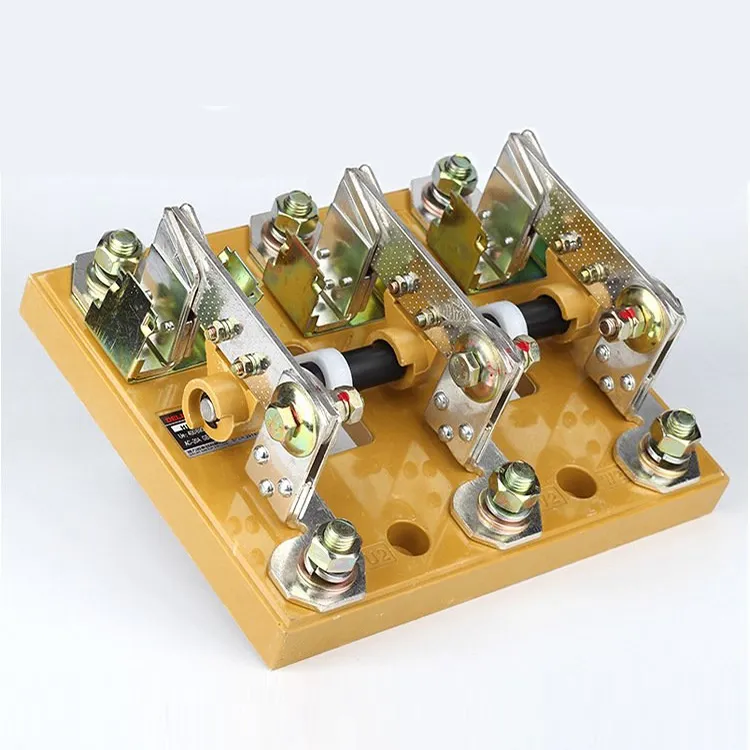

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Parameter Pengeluaran:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Kekuatan dielektrik (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Le(A) Bekerja
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Kuasa Motor(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Membuat dan Memecah Kapasiti
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Nilai Puncak KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Kehidupan mekanikal (masa)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Hayat Elektrik (masa)
Ue=660V Nilai Arus le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Berat (kg)
3 tiang	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 tiang	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Tork Kendalian (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

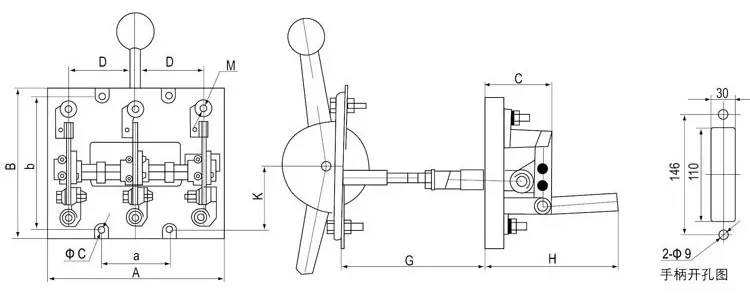

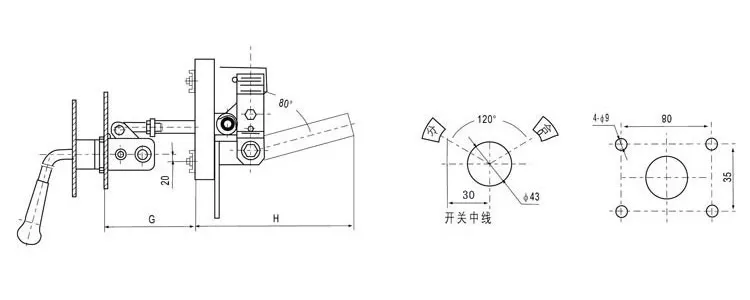

taip		Saiz Bingkai (mm)						Saiz pemasangan (mm)
taip		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

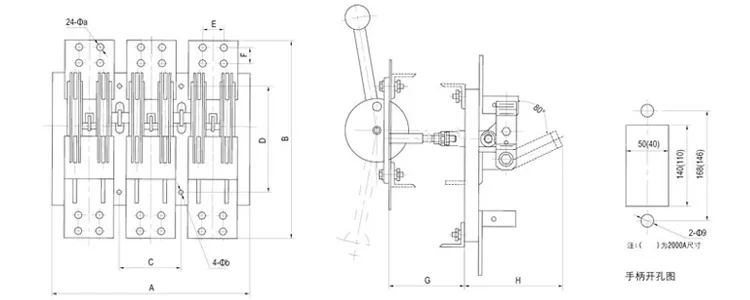

taip	A	B	C	D	E	F	H	Φa	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Soalan Lazim Pengeluaran:

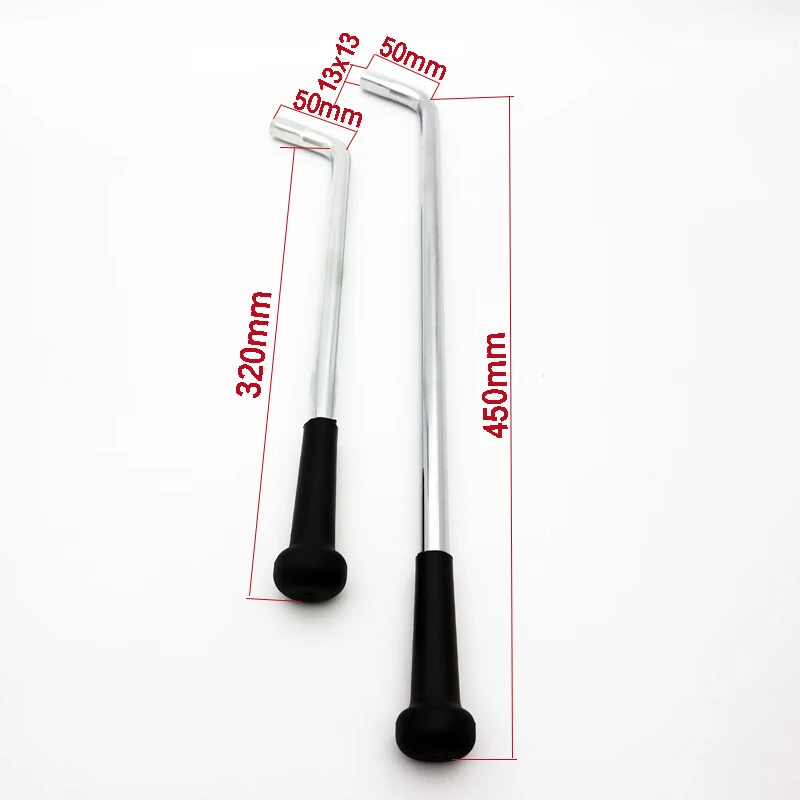

S: Bagaimanakah cara saya memilih antara jenis pemegang yang berbeza (berputar vs. tuil)?

A: Pemegang berputar: Padat, selalunya digunakan di pusat kawalan motor atau ruang yang sempit.

Pemegang tuil: Lebih besar dan lebih kelihatan, diutamakan apabila petunjuk HIDUP/MATI yang jelas diperlukan.

Pilihan bergantung pada ruang, keterlihatan keselamatan dan keutamaan pengendali.

S: Bolehkah suis putus sambungan 800 amp 3 fasa dipasang dalam sebarang orientasi?

J: Secara amnya, suis putus sambungan 3 fasa 800 amp harus dipasang secara menegak untuk memenuhi keperluan keselamatan dan kod. Sesetengah reka bentuk membenarkan fleksibiliti, tetapi sentiasa ikut arahan pengilang dan kod elektrik tempatan.

S: Adakah suis putus sambungan 800 amp 3 fasa menyokong prosedur lockout/tagout (LOTO)?

J: Ya, termasuk suis putus sambungan 800 amp 3 fasa, kebanyakan model dilengkapi dengan pemegang boleh padlock untuk memastikan pematuhan dengan keperluan keselamatan kunci keluar/tagout OSHA. Ini membolehkan juruteknik menservis peralatan dengan selamat tanpa risiko penjanaan semula secara tidak sengaja.
