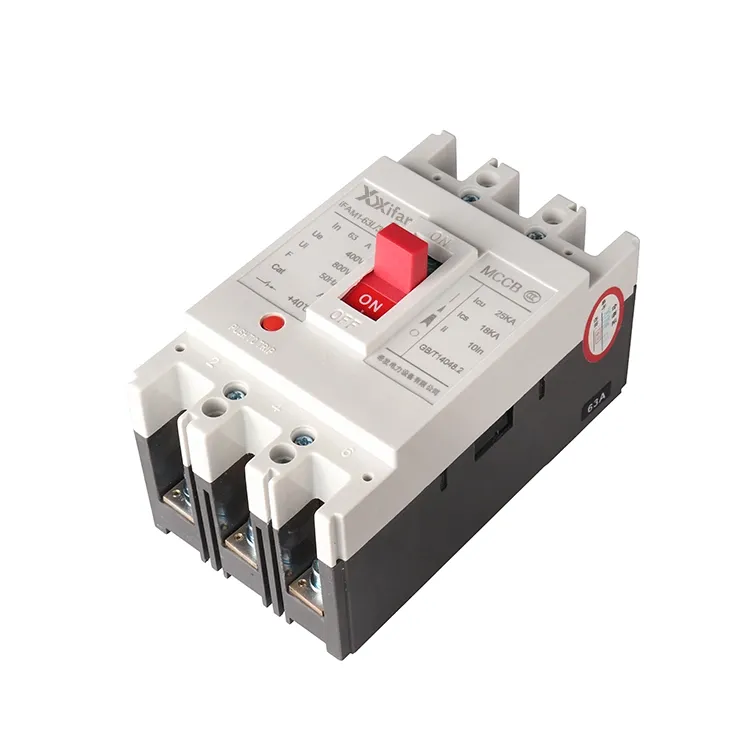

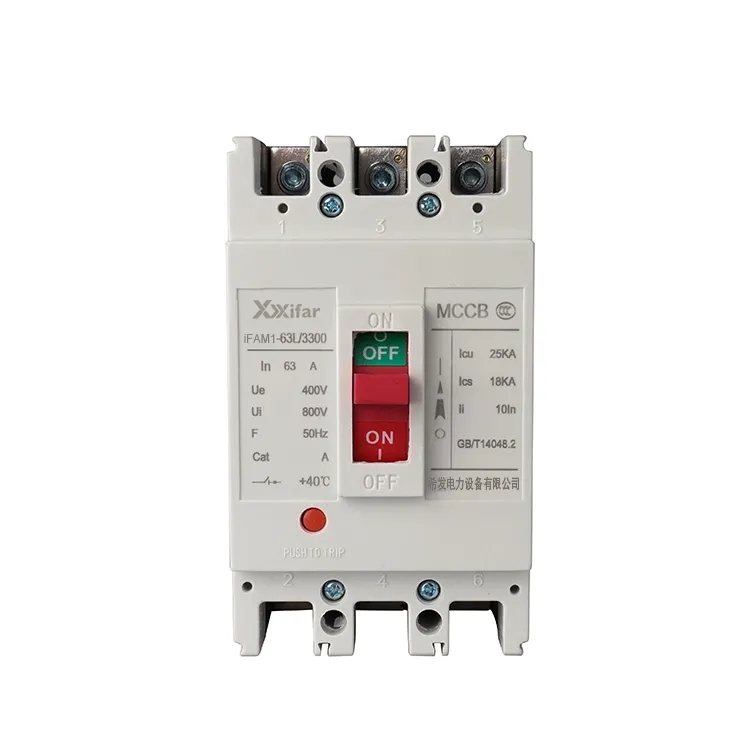

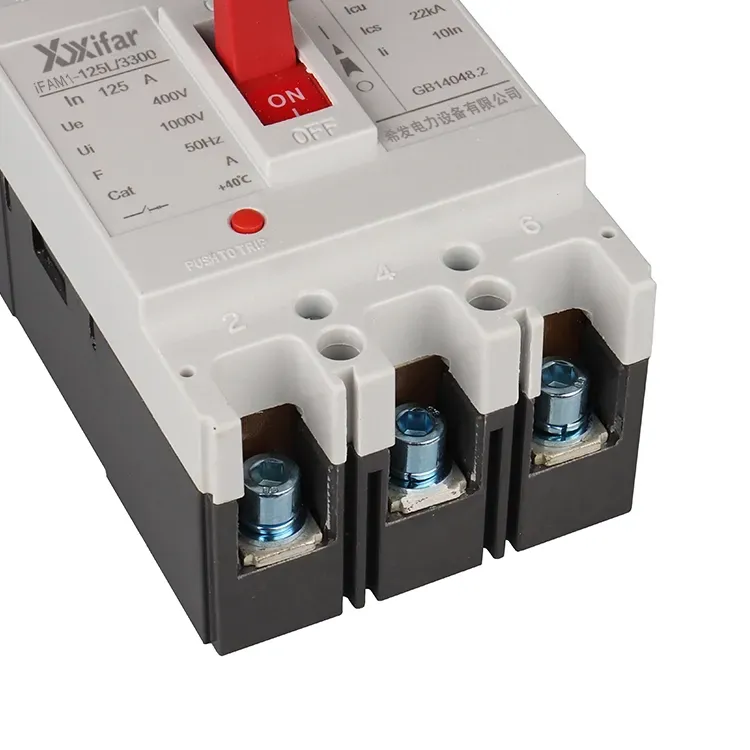

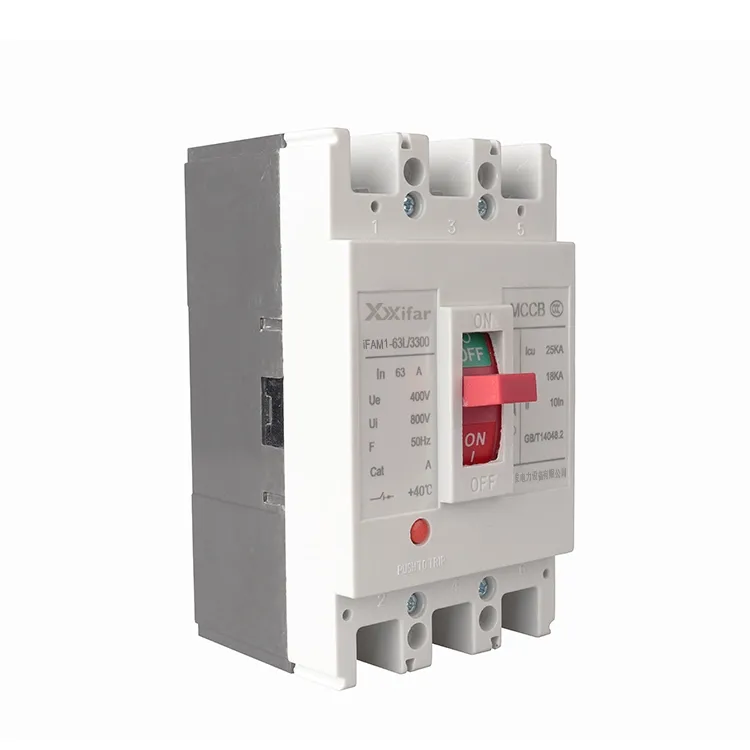

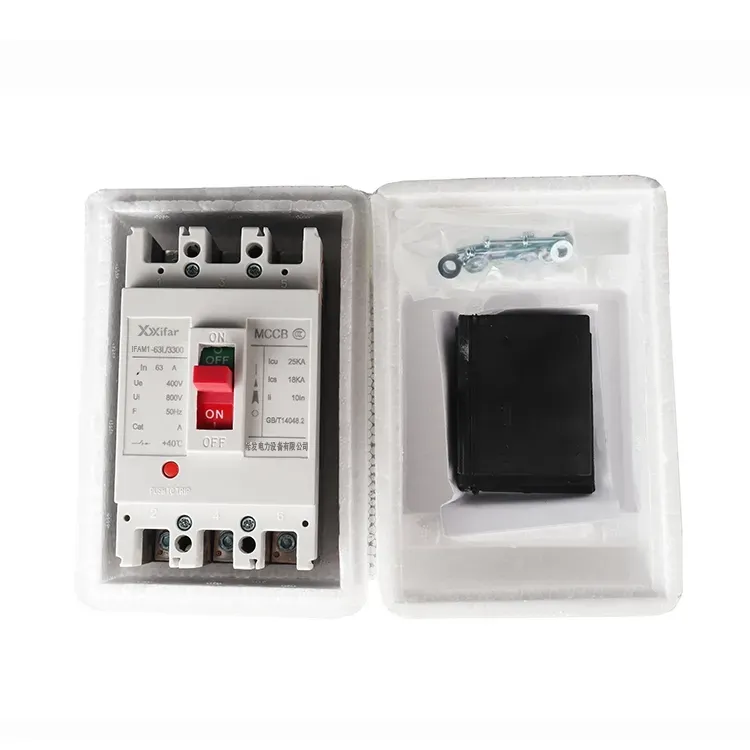

63a 3p Pemutus Litar Sarung Acuan

Prinsip Pengendalian pemutus litar kes acuan 63a 3p

(1) Penderiaan dan gangguan semasa

Di dalam pemutus litar kes acuan 63a 3p, elemen penderiaan memantau arus yang mengalir melalui litar. Apabila arus naik melebihi paras pratetap, ia menghasilkan daya magnet yang menggerakkan mekanisme tersandung. Ia menyebabkan kenalan terbuka dengan cepat dan memutuskan litar, berdasarkan prinsip tindakan elektromagnet.

(2) Perlindungan haba

Di bawah keadaan beban lampau, elemen terma bagi pemutus litar bekas acuan 63a 3p menjadi panas. Jalur dwilogam membengkok apabila suhu meningkat, yang seterusnya melepaskan mekanisme perjalanan dan memutuskan litar utama. Ini mengelakkan terlalu panas dan mengurangkan risiko kebakaran yang disebabkan oleh arus lebih yang berpanjangan.

(3) Di bawah voltan dan tersandung shunt

Apabila voltan bekalan turun di bawah paras tertentu, angker dalam pelepasan voltan bawah jatuh, mencetuskan mekanisme perjalanan dan membuka litar. Di samping itu, apabila peranti trip shunt ditenagakan, angkernya akan menarik masuk dan juga mengaktifkan mekanisme tripping yang sama, memutuskan sambungan litar utama.

Fungsi Utama pemutus litar kes acuan 63a 3p

(1) Perlindungan litar pintas

Sekiranya berlaku litar pintas, arus naik secara mendadak kepada nilai yang sangat tinggi. Pemutus litar kes acuan 63a 3p bertindak balas hampir serta-merta, yang membuka litar untuk melindungi peralatan daripada tekanan elektrik yang teruk.

(2) Perlindungan lebihan beban

Jika arus beban melebihi nilai undian untuk suatu tempoh masa, pemutus litar kes acuan 63a 3p akan tersandung secara automatik. Ia membantu mengelakkan terlalu panas dan kerosakan pada pendawaian dan peralatan yang disambungkan.

(3) Pemutusan sambungan automatik

Apabila berlaku kerosakan, pemutus litar kes acuan 63a 3p boleh memotong bekalan kuasa tanpa campur tangan manual. Lebih-lebih lagi, Fungsi ini memainkan peranan penting dalam melindungi kedua-dua peralatan dan kakitangan dalam sistem elektrik.

63a 3p pemutus litar kes acuan Parameter:

Perbezaan antara pemutus litar kes acuan 63a 3p dan pemutus litar kecil

1. Kapasiti pemutus litar pintas:

Terdapat perbezaan yang jelas dalam keupayaan gangguan kerosakan. Pemutus litar kes acuan 63a 3p biasanya menawarkan kapasiti pecah muktamad kira-kira 36kA hingga 120kA pada 400V, manakala pemutus litar miniatur 63a 3p biasanya dinilai dalam julat 6kA hingga 10kA.

2. Kebolehlarasan ciri perlindungan:

Dengan MCCB 63a 3p, perlindungan beban lampau dan litar pintas boleh ditetapkan secara berasingan dan nilai perjalanan boleh dilaraskan secara manual. Unit perjalanan elektronik juga boleh memberikan perlindungan berbilang peringkat. Sebaliknya, MCB 63a 3p mempunyai ciri perlindungan tetap, yang menggunakan gabungan mekanisme magnet terma dengan lengkung B, C atau D standard yang tidak boleh dilaraskan.

3. Pemasangan dan kekuatan mekanikal:

Pemutus litar bekas acuan 63a 3p biasanya dipasang menggunakan bolt untuk memastikan sambungan yang lebih selamat. Ia menjadikannya sesuai untuk aplikasi dan persekitaran semasa yang lebih tinggi dengan getaran. MCB 63a 3p, sebaliknya, direka untuk pemasangan pantas pada rel DIN 35mm standard, yang mudah tetapi menawarkan kurang keteguhan mekanikal.

4. Aplikasi biasa:

63a 3p MCCB digunakan secara meluas dalam sistem pengagihan kuasa industri, perlindungan motor dan litar penyuap pada peringkat menengah atau tertiari. Walau bagaimanapun, MCB 63A 3P terutamanya bertujuan untuk litar pengedaran akhir, seperti lampu dan soket alur keluar dalam pemasangan kediaman atau komersial.
