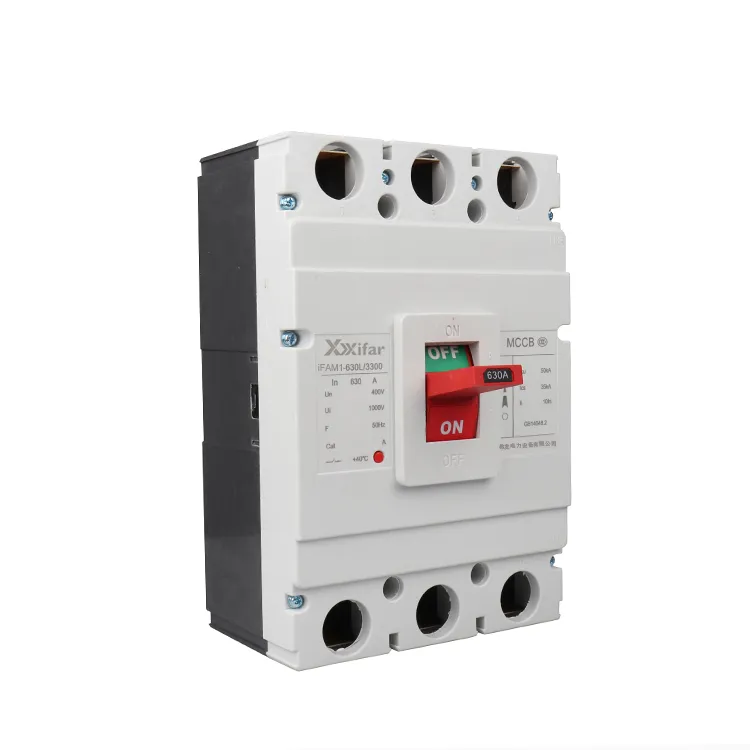

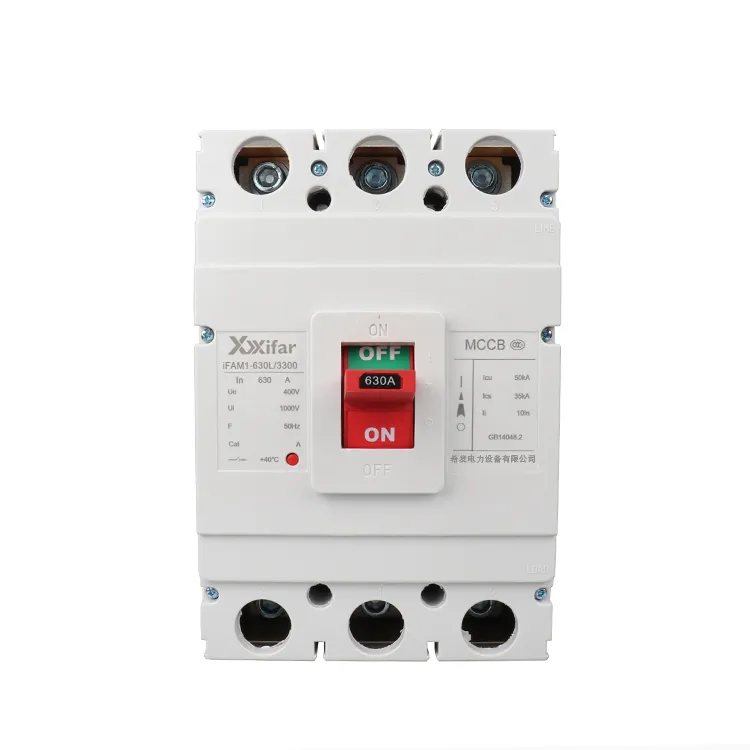

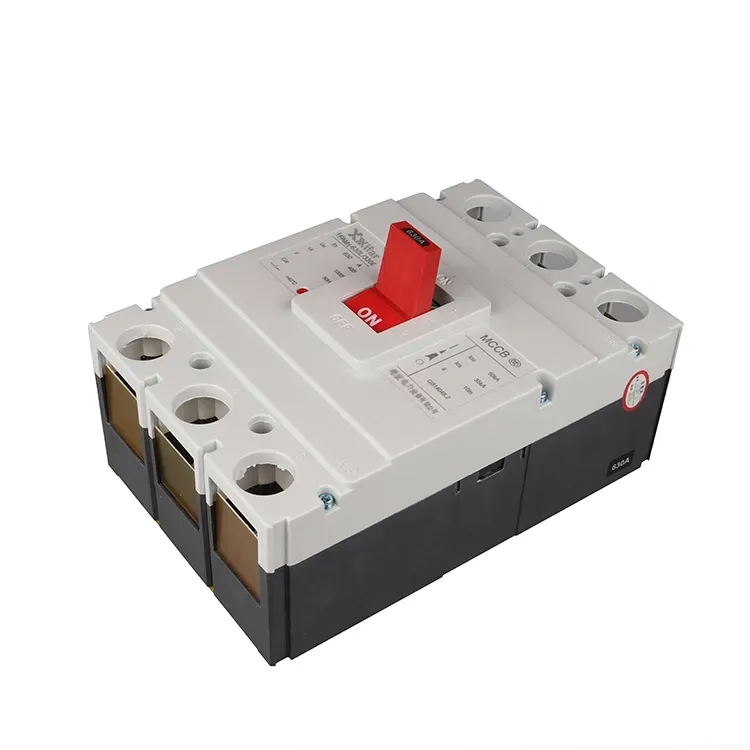

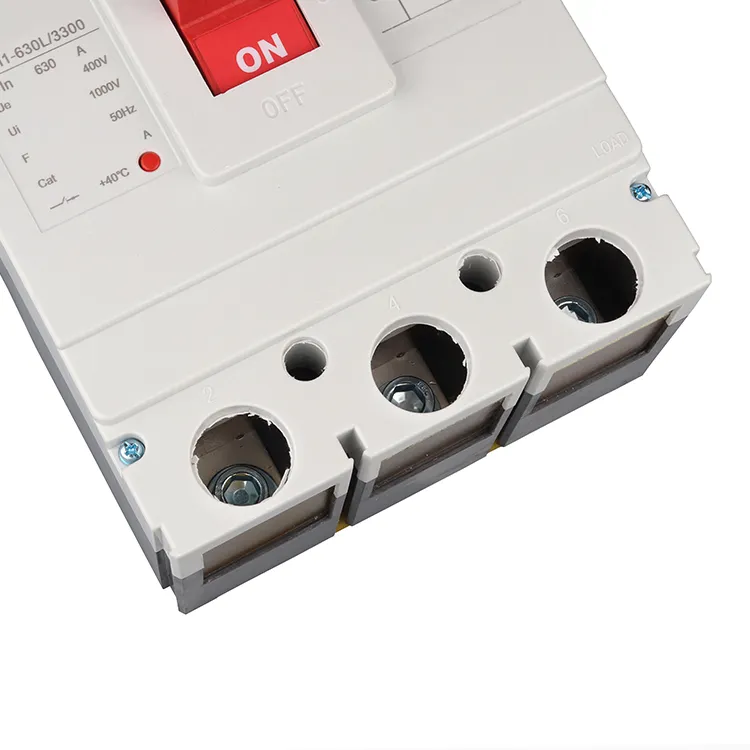

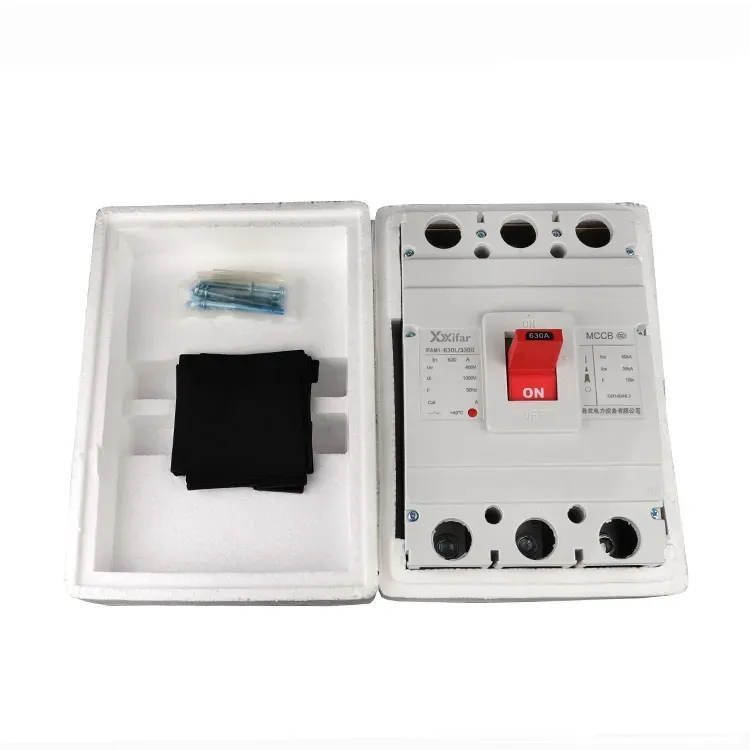

630a 3p Pemutus Litar Kes Acuan Magnet Terma

Wenzhou XiFa Electric Power Equipment Co.,Ltd. bertujuan untuk menghasilkan pemutus litar kes acuan magnet terma 630a 3p untuk pengguna terminal digunakan secara stabil dan selamat selama bertahun-tahun. Selepas setiap pemutus litar kes acuan magnet terma 630a 3p selesai dari talian yang dihasilkan, ujian hayat mekanikal boleh memastikan setiap pemutus litar kes acuan terma siap boleh tersandung dan ditutup 20000 kali. Lebih-lebih lagi, Wenzhou XiFa Electric Power Equipment Co., Ltd juga menyokong perkhidmatan tersuai yang mana spesifikasi utama seperti Ics boleh menjadi 35 kA, 50kA dan 70kA di bawah voltan kerja yang berbeza, dan voltan penebat undian boleh menjadi 800 V atau 1000 V agar sesuai dengan persekitaran operasi yang berbeza.

Hantar Pertanyaan

Penerangan Produk

Pemutus litar kes acuan magnet terma 630a 3p ialah peranti pelindung yang penting dan penting yang digunakan dalam sistem pengagihan kuasa voltan rendah. Ia menggunakan perumah penebat tertutup sepenuhnya, yang mana MCCB menyepadukan komponen penting termasuk sistem sesentuh, unit pemadam arka dan mekanisme tersandung ke dalam struktur padat.

Kerana direka bentuk sebagai unit tertutup, pemutus litar kes acuan magnet terma 3p 630a biasanya tidak bertujuan untuk membuka atau membaiki. Ia digunakan secara meluas dalam pemasangan industri dan komersial untuk menawarkan perlindungan dalam litar berkapasiti sederhana dan kecil, biasanya berfungsi sebagai peranti perlindungan cawangan atau hujung talian.

Dalam kategori pemutus litar, pemutus litar kotak acuan diletakkan di antara Pemutus Litar Udara yang biasanya digunakan sebagai pendapatan utama dalam sistem pengedaran dan Pemutus Litar Miniatur, yang biasanya digunakan dalam aplikasi kediaman dan tugas ringan.

Kes penggunaan biasa bagi pemutus litar kes acuan magnet terma 3p 630a termasuk litar perlindungan motor, papan pengedaran dan talian bekalan kuasa untuk peralatan bersaiz sederhana.

630a 3p Thermal Magnetic Molded Case Circuit Breaker

Parameter pemutus litar kes acuan magnet terma 630a 3p:

Bingkai Ternilai Semasa	800 A
Dinilai Semasa Bekerja	400A/ 630A/800A
Kapasiti Pemutus Litar Pintas Perkhidmatan Dinilai	35/50/70 kA
Bilangan Kutub	3 fasa; 3 tiang; TP
Kekerapan	50/60 Hz
Voltan Kerja Ternilai	400 V; 690V; 800V
Voltan Penebat Berkadar	800V; 1000V;
Kehidupan Mekanikal	20000 kali

630a 3p Thermal Magnetic Molded Case Circuit Breaker

Mod Produk	tiang	Dimensi
Mod Produk	tiang	L	L1	L2	W	W1	W2	H	H1
M1-63L	3	136	85	117	78	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-125L	3	150	88.5	133.5	92	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-250L	3	165	102	144	107	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

630a 3p pemutus litar kes acuan magnet terma Ciri-ciri Fungsi

1. Perlindungan Lebihan:

Dalam pemutus litar kes acuan magnet terma 3p 630a, perlindungan beban lampau juga dipanggil perlindungan masa lama. Perlindungan lebihan adalah berdasarkan ubah bentuk haba jalur dwilogam. Masa tersandung mengikuti ciri masa songsang: arus yang lebih tinggi mengakibatkan tersandung lebih cepat. Ini melindungi konduktor dan peralatan daripada terlalu panas di bawah keadaan beban berlebihan yang berterusan.

2. Perlindungan Litar Pendek

Lazimnya, perlindungan litar pintas dilaksanakan menggunakan perlindungan serta-merta dalam pemutus litar kes acuan magnet terma 630a 3p. Unit perjalanan magnet menyediakan perlindungan serta-merta. Apabila arus mencecah kira-kira 8 hingga 12 kali nilai terkadar, pemutus litar kes acuan magnet haba tersangkut dalam separuh kitaran frekuensi kuasa, iaitu sekitar 10 ms. Ini memastikan gangguan berlaku sebelum arus litar pintas mencapai kemuncaknya.

3. Di bawah Perlindungan voltan

Dengan pelepasan voltan bawah dipasang, tersandung berlaku jika voltan turun di bawah 70% daripada nilai terkadar selama lebih daripada 1 saat. Tersandung segera berlaku jika voltan jatuh di bawah 35% daripada nilai undian. Fungsi ini membantu mengelakkan kerosakan pada motor yang disebabkan oleh operasi voltan rendah.

4. Perlindungan Kebocoran Bumi

Pemutus litar kes acuan magnet terma 630a 3p dengan modul perlindungan elektronik bersepadu boleh mengesan arus baki melalui pengubah arus jujukan sifar. Tersandung berlaku jika modul kebocoran dikesan melebihi 30 mA untuk perlindungan peribadi dan 300 mA untuk perlindungan kebakaran. Masa tersandung biasanya dalam 0.1 saat.
