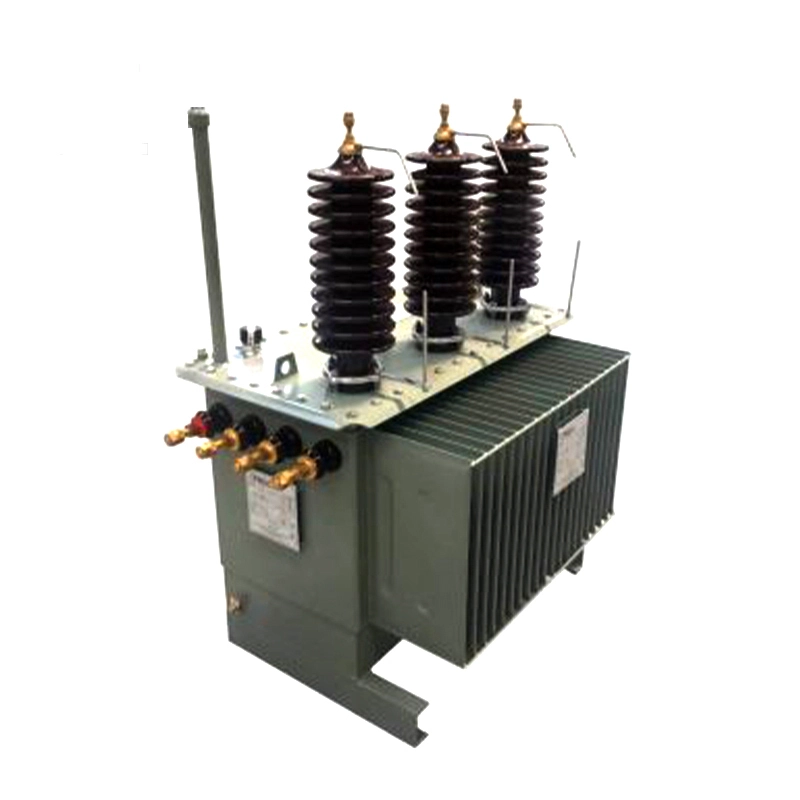

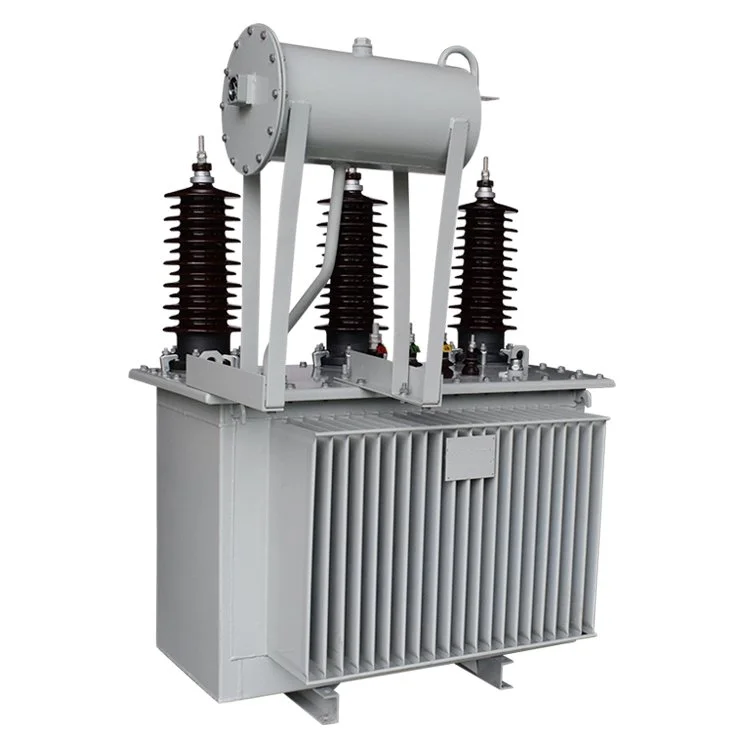

33kv 50kva Dua Pengubah Rendam Minyak Penggulungan

Pemeriksaan dan Pengujian Pra pentauliahan bagi Transformer tenggelam minyak 33kv 50kva

1. Pemeriksaan Visual Penampilan dan Struktur

Pemeriksaan visual yang komprehensif hendaklah dijalankan untuk memastikan bahawa pengubah tenggelam minyak dua belitan 33kv 50kva bebas daripada sebarang kerosakan yang boleh dilihat, ubah bentuk atau kebocoran minyak. Semua komponen luaran, termasuk tangki, radiator, sesendal, dan peranti pelepas tekanan, hendaklah diperiksa untuk mengesahkan ia berada dalam keadaan baik dan dipasang dengan betul. Semua sambungan mekanikal hendaklah disahkan ketat. Selain itu, sistem pembumian hendaklah diperiksa untuk memastikan ia dipasang dengan betul dan menyediakan pembumian yang boleh dipercayai, yang penting untuk keselamatan operasi.

2. Ujian Rintangan Penebat

Ujian rintangan penebat adalah kaedah utama untuk menilai keadaan sistem penebat transformer tenggelam minyak 33kv 50kva dua belitan. Megohmmeter hendaklah digunakan untuk mengukur rintangan penebat antara fasa ke fasa dan juga antara setiap fasa ke bumi. Nilai yang diperolehi hendaklah dibandingkan dengan data rujukan yang ditetapkan pengeluar untuk mengesahkan bahawa prestasi penebat memenuhi piawaian yang diperlukan.

3. Ujian Faktor Pelesapan Dielektrik

Ujian kehilangan dielektrik, yang juga dipanggil ujian tan δ, digunakan untuk menilai kemasukan lembapan, penuaan penebat atau kemungkinan nyahcas separa dalam pengubah  rendam minyak 33kv 50kva. Dengan mengukur faktor pelesapan dielektrik, keadaan bahan penebat boleh dinilai dengan lebih menyeluruh. Ujian ini biasanya dilakukan bersama-sama dengan ujian rintangan penebat untuk mendapatkan penilaian kesihatan penebat yang lebih lengkap.

4. Nisbah Giliran dan Pengesahan Kumpulan Vektor

Nisbah pusingan pengubah hendaklah disahkan untuk memastikan pematuhan dengan spesifikasi reka bentuk, yang termasuk pengesahan nisbah yang betul antara belitan voltan primer dan voltan sekunder bagi transformer tenggelam minyak 33kv 50kva dua belitan. Pada masa yang sama, kumpulan vektor hendaklah diperiksa untuk memastikan anjakan fasa yang betul dan sambungan yang betul bagi belitan tiga fasa, selaras dengan keperluan sistem kuasa.

5. Tiada Ujian Muatan

Ujian tiada beban dijalankan dengan pengubah terendam minyak 33kv 50kva dua belitan yang ditenagakan pada bahagian primer manakala bahagian kedua kekal berlitar terbuka. Tujuannya adalah untuk mengukur tiada arus beban dan tiada kehilangan beban. Ujian ini memberikan maklumat penting mengenai kualiti teras, taburan fluks magnet, dan simetri penggulungan. Ia juga membantu mengenal pasti kemungkinan keabnormalan dalam litar magnetik.

6. Ujian Litar Pendek

Semasa ujian litar pintas, voltan berkurangan digunakan pada belitan voltan primer manakala belitan voltan sekunder dilitar pintas, yang membolehkan pengukuran impedans litar pintas dan kehilangan beban. Ujian ini menyediakan data berharga tentang prestasi pengubah terendam minyak 33kv 50kva dua belitan di bawah keadaan beban, yang merangkumi kelakuan terma, keupayaan tahan litar  pintas dan kekuatan mekanikal belitan.

7. Analisis Kualiti Minyak dan Pemeriksaan Paras Minyak

Untuk 33kv 50kva dua pengubah tenggelam minyak penggulungan, keadaan minyak penebat secara langsung mempengaruhi prestasi operasi dan hayat perkhidmatan. Sebelum pentauliahan, sampel minyak hendaklah diambil untuk analisis makmal untuk memeriksa parameter seperti kandungan lembapan, keasidan, dan tahap kekotoran. Semua keputusan hendaklah mematuhi piawaian yang berkenaan. Di samping itu, paras minyak di dalam tangki hendaklah disahkan untuk memastikan ia berada dalam julat yang diperlukan, menjamin penyejukan dan penebat yang berkesan semasa operasi.

Ringkasnya, satu siri pemeriksaan dan ujian yang ketat mesti diselesaikan sebelum pengubah benam minyak 33kv 50kva dua penggulungan dimasukkan ke dalam perkhidmatan. Prosedur ini memastikan prestasi yang stabil, keselamatan operasi dan kebolehpercayaan jangka panjang. Ujian pra pentauliahan yang betul bukan sahaja mengurangkan risiko kemungkinan kegagalan tetapi juga menyediakan asas yang kukuh untuk operasi jangka panjang yang selamat dan cekap bagi pengubah tenggelam minyak 33kv 50kva dua belitan.
