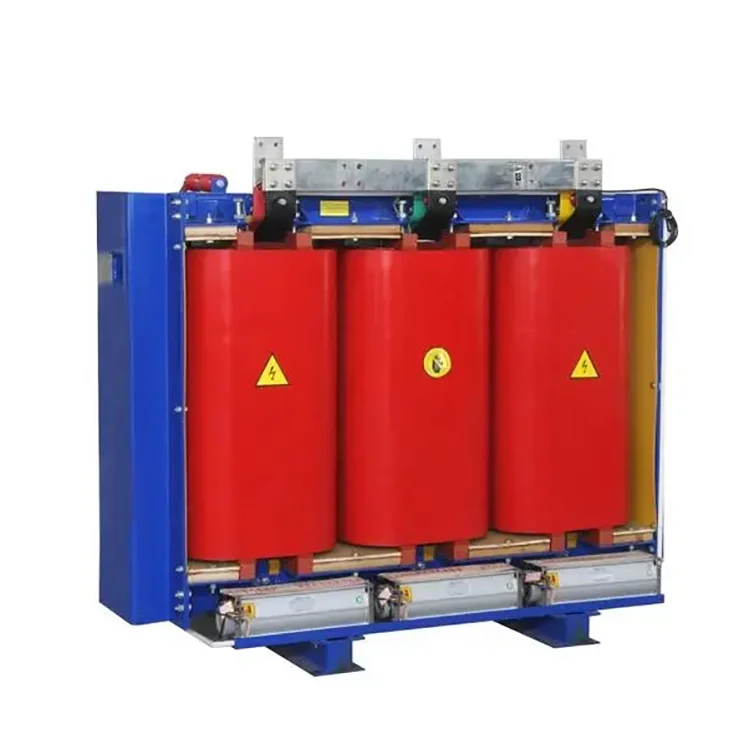

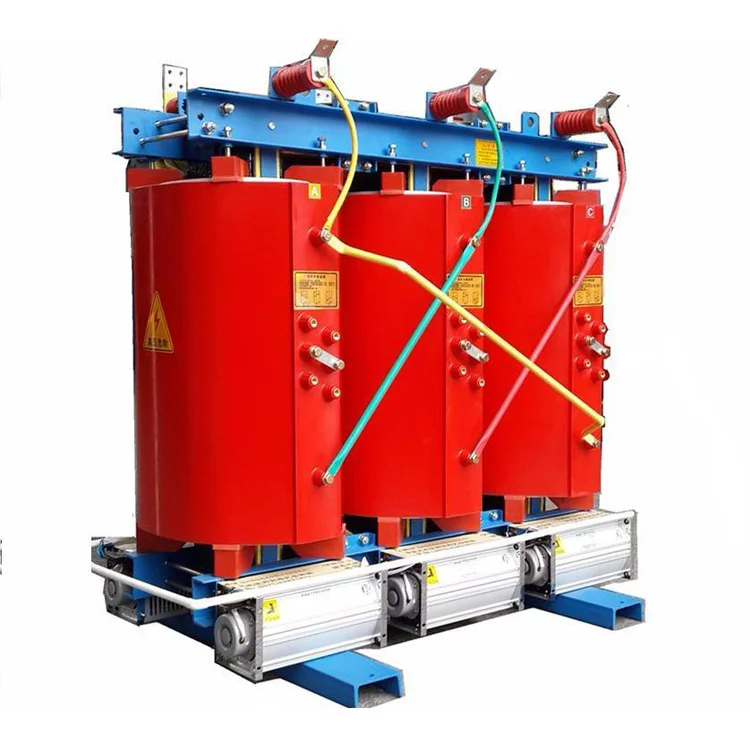

2500 KVA 11 hingga 0.4 KV Pengubah Jenis Kering

Di Wenzhou Xifa Electrical Equipment Co., Ltd., kami menghasilkan penyelesaian kuasa prestasi tinggi untuk aplikasi perindustrian dan komersial. Pengubah jenis kering 2500 kVA 11 hingga 0.4 kV kami direka bentuk untuk menurunkan penghantaran voltan tinggi (11 kV) kepada kuasa 0.4 kV voltan rendah yang selamat dan boleh digunakan dengan kecekapan dan kebolehpercayaan yang luar biasa. Sama ada anda memerlukan belitan aluminium yang menjimatkan kos atau belitan tembaga kekonduksian tinggi, kami menyesuaikan setiap pengubah dan keadaan operasi untuk memenuhi keperluan kerugian khusus anda.
Terima kasih kepada proses pengeluaran kami yang mahir dan dioptimumkan, kami boleh memendekkan masa penghantaran kepada hanya 2 atau 3 minggu. Untuk pembungkusan, kami menggunakan kotak kayu gred eksport profesional. Syarat perdagangan yang kami terima termasuk FOB, CIF, CFR, EXW dan lain-lain

Hantar Pertanyaan

Penerangan Produk

Pengubah jenis kering 2500 kVA 11 hingga 0.4 kV terutamanya terdiri daripada komponen berikut: teras pengubah, belitan pengubah, penebat pengubah, konduktor pengubah, peranti penyejuk pengubah dan peranti pengukur suhu.

Gegelung

Gegelung pengubah jenis kering 2500 kVA 11 hingga 0.4 kV digulung pada mesin penggulungan berketepatan tinggi. Penggulungan voltan rendah menggunakan binaan penggulungan foil. Untuk pengubah kapasiti yang lebih besar, saluran pengudaraan dikhaskan. Selepas penggulungan, pengeringan vakum dijalankan. Proses penuangan dan pemejalan dilakukan dengan ketat mengikut piawaian proses, memastikan tiada gelembung atau lompang di dalam gegelung, membolehkan pengubah mencapai operasi yang optimum.

teras

Teras bagi siri pengubah jenis kering 2500 kVA 11 hingga 0.4 kV ini diperbuat daripada kepingan keluli silikon gulung sejuk berkualiti tinggi dan kebolehtelapan tinggi. Garis pemotongan kepingan keluli silikon lanjutan dan teknik penyusunan teras pusingan langkah miter sepenuhnya 45° diguna pakai. Anggota teras diikat dengan pita gentian kaca satu arah Kelas F, dan struktur baharu plat tarik tanpa menebuk lubang pada kuk teras digunakan untuk penetapan. Permukaan teras disalut dengan resin epoksi, yang mengurangkan pengaruh fluks kebocoran, mengoptimumkan pengagihan litar magnet dengan berkesan dan mengurangkan hingar teras, tiada kehilangan beban dan arus tanpa beban. Ini meningkatkan kualiti penampilan pengubah pengedaran dengan ketara.

Penggulungan Voltan Tinggi

Penggulungan voltan tinggi 2500 kVA 11 hingga 0.4 kV jenis kering pengubah mengguna pakai struktur lapisan bersegmen, yang sangat mengurangkan voltan antara lapisan belitan. Ia dibentuk oleh resin epoksi tuangan vakum dengan pengisi, mengurangkan tahap nyahcas separa dalaman penggulungan dan meningkatkan prestasi elektrik gegelung. Penebat antara lapisan penggulungan menggunakan kain prepreg resin epoksi DMD, yang meningkatkan kekuatan voltan tahan. Permukaan penggulungan dipenuhi dengan fabrik jaring gentian kaca, meningkatkan keliatan impak gegelung, meningkatkan keupayaan tahan litar pintas pengubah pengedaran. Gegelung tidak pernah kering atau retak.

Penggulungan Voltan Rendah:

Penggulungan voltan rendah menggunakan binaan foil. Saluran penyejukan jejari digunakan dalam gegelung untuk meningkatkan keupayaan pelesapan haba. Penebat antara lapisan belitan voltan rendah pengubah jenis kering 2500 kVA 11 hingga 0.4 kV menggunakan kain prepreg resin epoksi DMD. Hujungnya dimeterai dan disiram dengan resin epoksi, menghasilkan pembentukkan integral yang diawet.

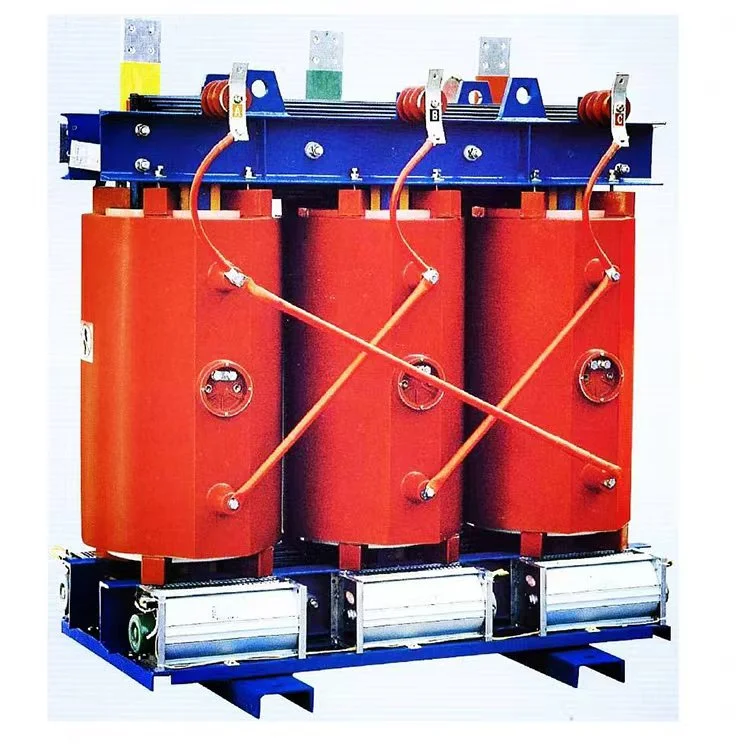

2500 Kva 11 To 0 4 Kv Dry Type Transformer

Parameter Produk:

Nama	2500 kVA 11 hingga 0.4 kV pengubah jenis kering
Kapasiti Dinilai	2500kva
Voltan utama	11KV
Voltan sekunder	0.4/0.415 kV
Bahan penebat	Damar tuang
Kumpulan Vektor	Dyn11 Yyn0
Kehilangan tanpa beban (P0)	Berdasarkan keperluan pelanggan
Kehilangan Muatan (Pk) @ 120°C	Berdasarkan keperluan pelanggan
Voltan Impedans (Uk)	6%
Kelas Penebat	KELAS F atau H
Kaedah penyejukan	ONAF ONAF
