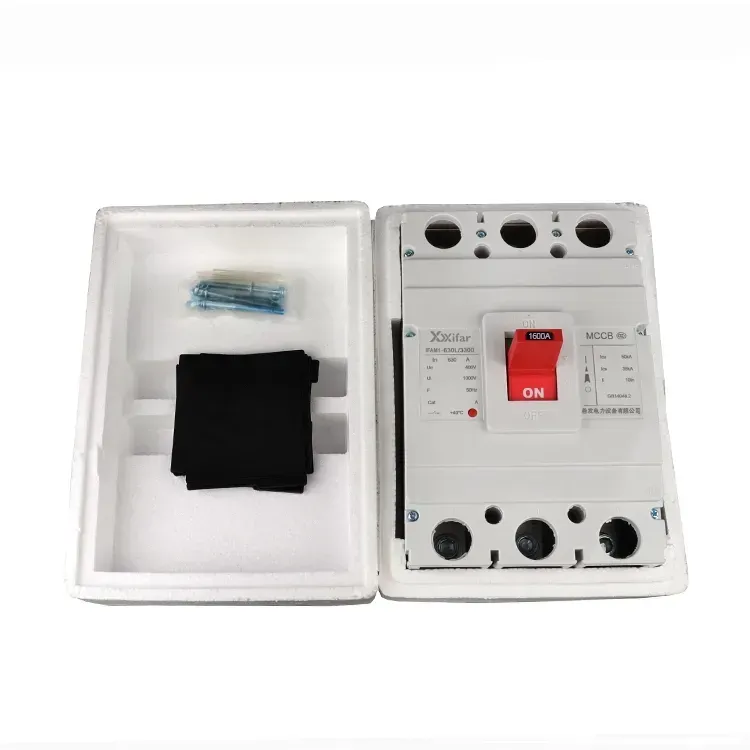

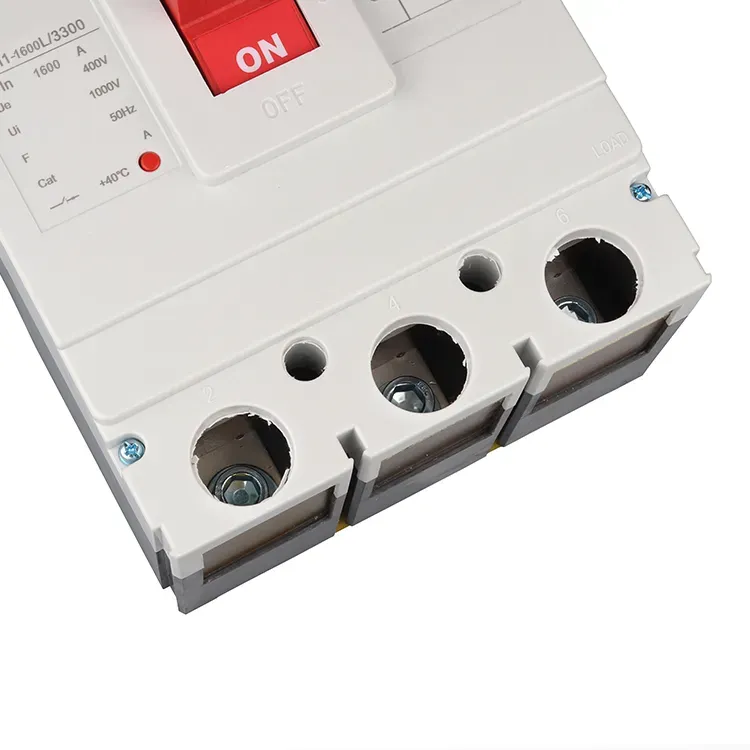

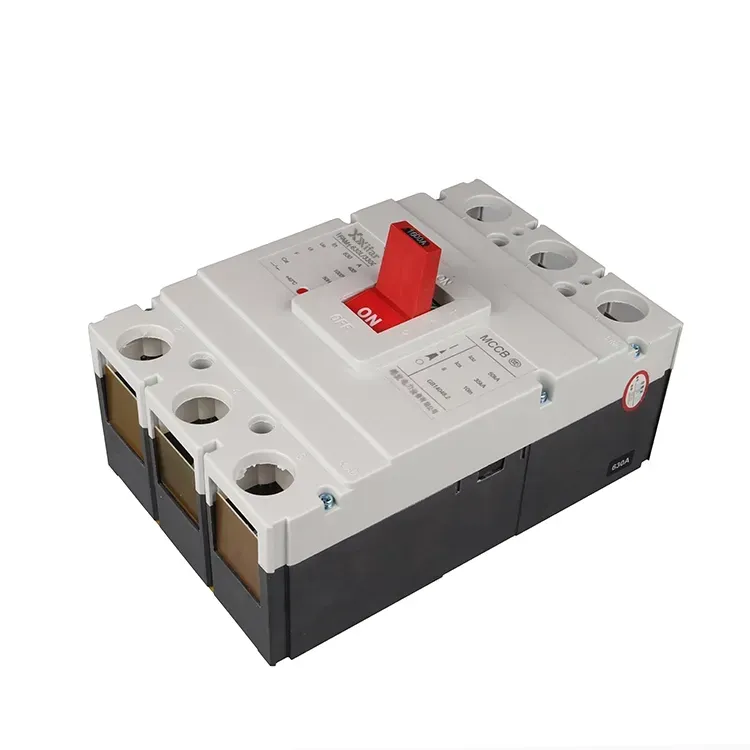

1600 Amp 3 Kutub Mccb dengan Kenalan Bantu

WenZhou XiFa electric Power Equipment Co., Ltd ialah sebuah kilang berpengalaman untuk menghasilkan dan membekalkan 1600 amp 3 tiang mccb dengan sesentuh tambahan, yang mana Kapasiti Pemutus Litar Pintas Perkhidmatan boleh mencapai 50kA, di mana masih boleh memberikan perlindungan yang tepat, tanpa salah menilai atau menolak sebarang tindakan di bawah arus kerja yang besar. Sesentuh tambahan membolehkan pemutus litar kes acuan 1600 amp 3 kutub mccb mempunyai fungsi kawalan saling kunci untuk mengelakkan salah operasi, sementara itu menawarkan penunjuk status kepada papan pengedaran.

Hantar Pertanyaan

Penerangan Produk

1600 amp 3 kutub mccb dengan parameter sesentuh tambahan:

Bingkai Ternilai Semasa	1600
Bilangan Kutub	3 tiang; 3P; 3 fasa
Dinilai Semasa Bekerja	1000A; 1250A; 1600A
Kekerapan	60Hz atau 50Hz
Kapasiti Pemutus Litar Pendek Terbaik	50 kA / 70 kA
Kapasiti Pemutus Litar Pintas Servis	35 kA / 50 kA
Voltan Kerja Ternilai	400 V; 690 V
Voltan Penebat Berkadar	800V; 1000 V
Hayat Perkhidmatan Mekanikal	10000 kali
Hayat Perkhidmatan Elektrik	2000 kali
Jarak arka	≤100 mm

Size

Mod Produk	tiang	Dimensi
Mod Produk	tiang	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

1600 amp 3 kutub mccb dengan pengenalan tambahan :

Pemutus litar kes acuan 1600 amp 3 kutub MCCB dengan sesentuh tambahan direka bentuk untuk mengganggu arus secara automatik dalam sistem pengagihan voltan rendah. Apabila beban lampau atau litar pintas berlaku, ia tersandung dan mengasingkan bekalan kuasa.

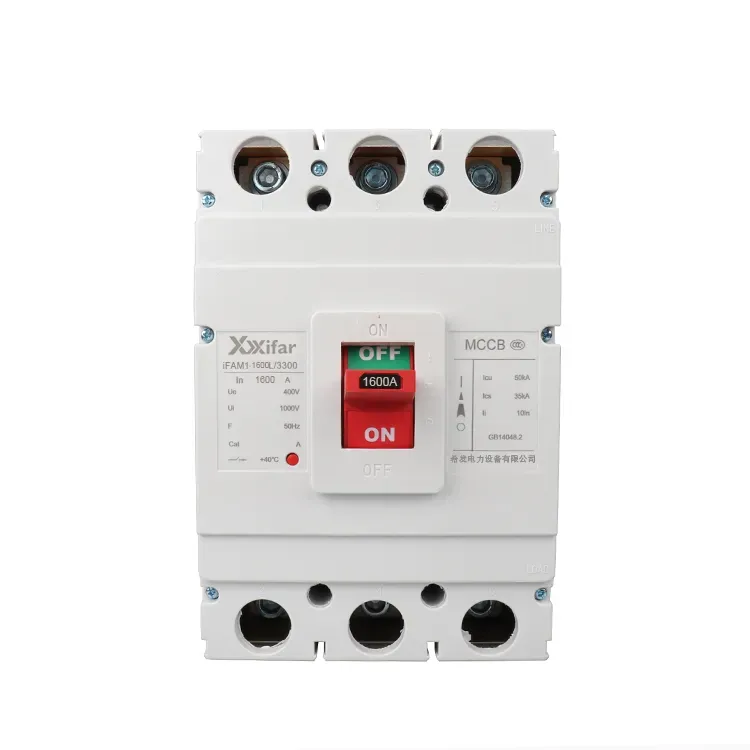

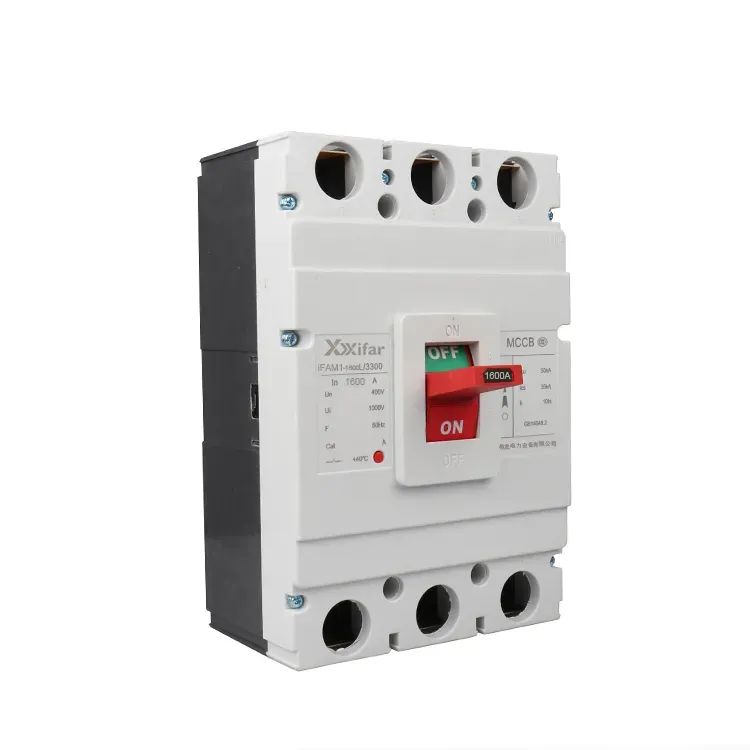

1600 Amp 3 Pole Mccb With Auxiliary Contacts

Mccb 3 tiang 1600 amp dengan sesentuh tambahan menggunakan bekas penebat acuan untuk mengasingkan konduktor hidup daripada bahagian logam yang dibumikan. Di dalam peranti, perlindungan terutamanya dicapai melalui mekanisme haba dan magnetik. Di bawah keadaan beban lampau, unsur dwilogam dalam unit haba menjadi panas dan bengkok apabila arus melebihi had terkadar. Pergerakan ini menggerakkan mekanisme tersandung, yang menyebabkan pemegang mccb 1600 amp 3 tiang dengan sesentuh tambahan bertukar ke kedudukan mati dan memutuskan litar. Untuk litar pintas, lonjakan arus secara tiba-tiba menjana medan magnet yang kuat dalam gegelung 1600 amp 3 kutub mccb dengan sesentuh tambahan. Apabila daya elektromagnet mengatasi daya spring teras, teras yang bergerak ditarik masuk, memacu bar perjalanan dan membuka pemutus serta-merta, dengan itu memberikan perlindungan litar pintas.

Dalam erti kata yang lebih luas, pemutus litar terlindung udara termasuk pemutus litar udara ACB , pemutus litar kes acuan MCCB dan pemutus litar miniatur MCB. Pemutus litar kes acuan MCCB biasanya dilengkapi dengan tiga terminal untuk kuasa tiga fasa, yang voltan kerjanya adalah sekitar 380 V, menjadikannya sesuai untuk sistem pengedaran industri dan perlindungan motor, yang mana arus kerjanya lebih besar daripada permintaan kediaman, seperti mccb 3 tiang 1600 amp dengan sesentuh tambahan . Sebaliknya, pemutus litar kecil secara amnya direka bentuk untuk kuasa fasa tunggal, yang mana voltan kerjanya adalah sekitar 220 V dan arus kerja secara relatifnya lebih rendah daripada MCCB pemutus litar kes acuan 3 kutub dengan sesentuh tambahan. Pemutus litar miniatur digunakan dalam membina sistem pengedaran terminal. Atas sebab ini, pemutus litar bekas acuan MCCB 1600 amp 3 tiang tidak bertujuan untuk kegunaan kediaman biasa.
