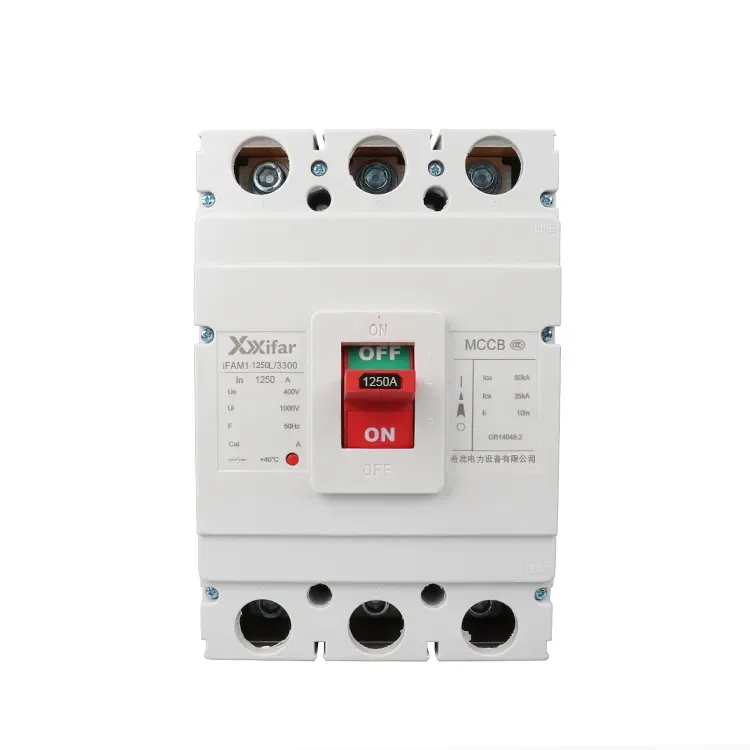

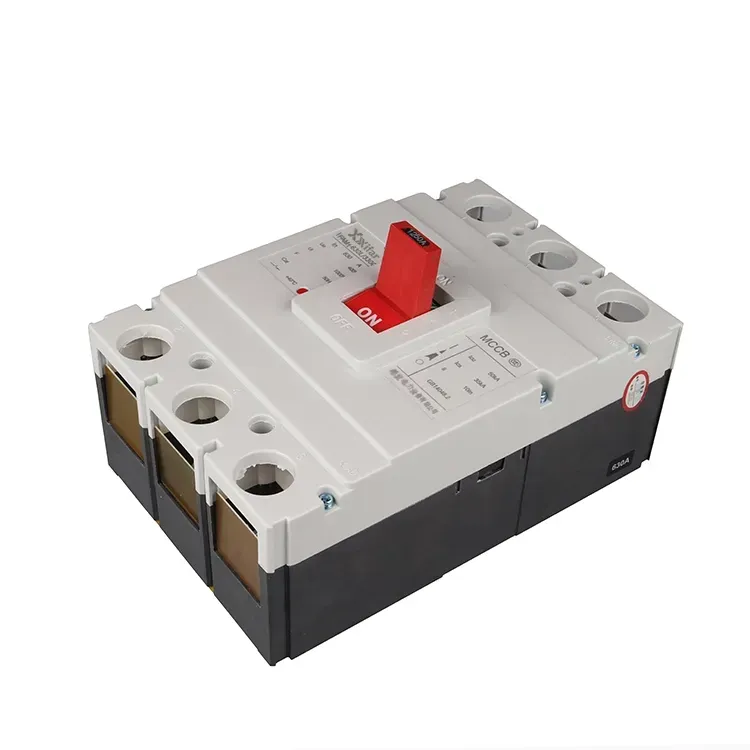

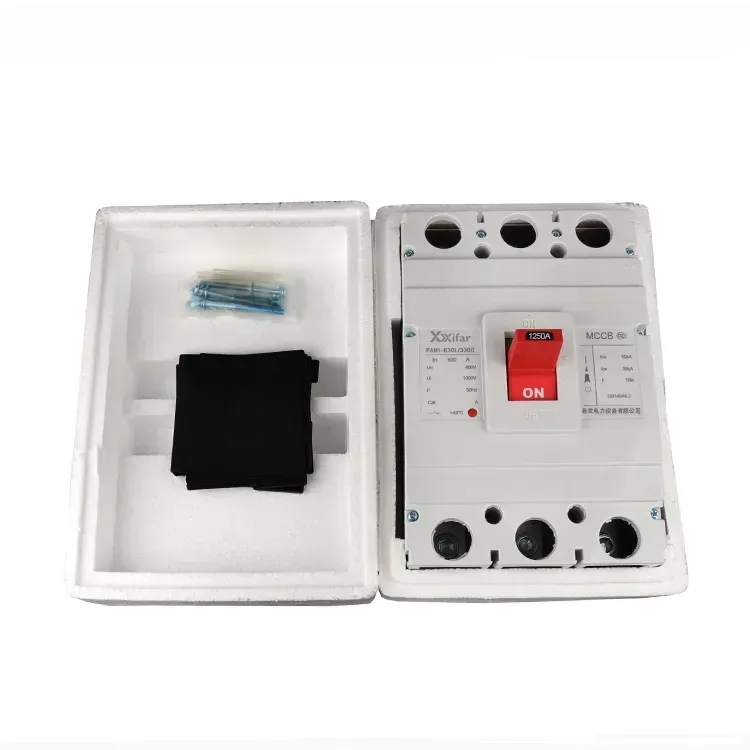

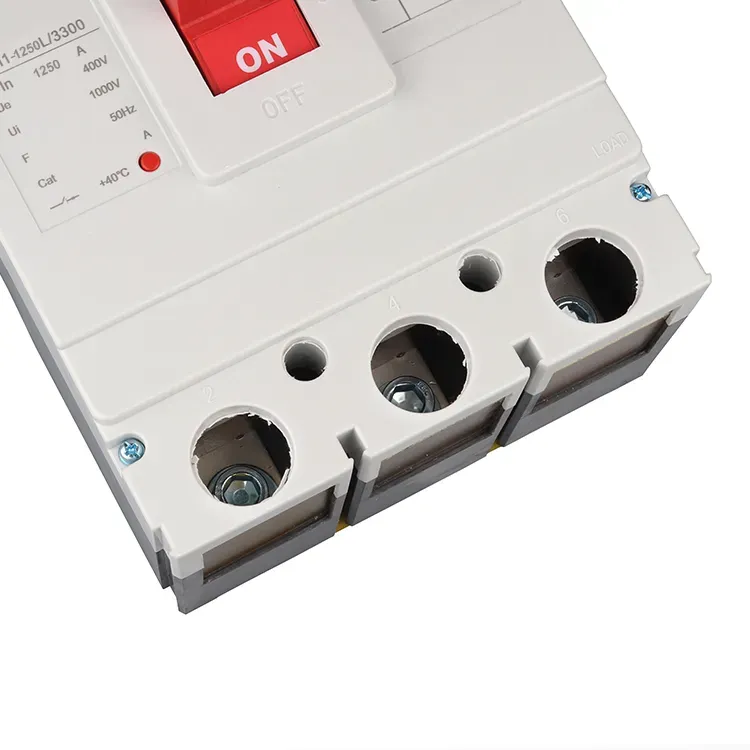

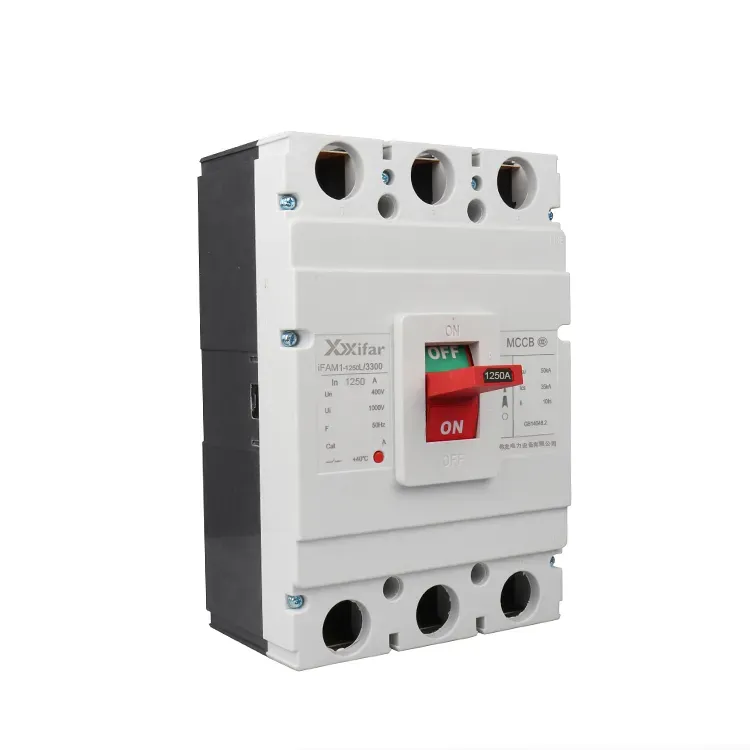

1250 Amp 3 Tiang 600v Pemutus Litar Mccb

Pemutus litar mccb 1250 amp 3 kutub 600v terutamanya terdiri daripada tiga bahagian asas, iaitu sistem sesentuh, sistem pemadam arka dan unit perjalanan. Unit perjalanan ini menyediakan fungsi perlindungan yang berbeza, termasuk perlindungan arus lebih, perlindungan voltan bawah, perlindungan haba dan tersandung shunt. Pemutus litar mccb 1250 amp 3 tiang 600v ditutup sama ada secara manual atau oleh pemandu bermotor. Sebaik sahaja kenalan ditutup, mereka dipegang pada kedudukannya dengan mekanisme bebas perjalanan. Apabila kerosakan berlaku, unit perjalanan yang sepadan mengaktifkan mekanisme, melepaskan selak dan menyebabkan pemutus litar 1250 amp 3 kutub 600v mccb tergelincir secara automatik, dengan itu melindungi litar.

1. Unit perjalanan Shunt

Perjalanan shunt digunakan untuk operasi kawalan jauh. Ia membolehkan litar dibuka melalui pemutus litar 1250 amp 3 kutub 600v mccb dari jarak jauh.

2. Lebihan unit perjalanan semasa

Unit ini menyediakan perlindungan terhadap litar pintas dan arus lebih. Apabila arus melebihi nilai pratetap, daya elektromagnet yang dihasilkan oleh unit trip melepaskan selak. Sentuhan bergerak kemudiannya berpisah dengan pantas di bawah daya spring, mengganggu litar.

3. Unit trip voltan bawah

Unit ini menyediakan perlindungan terhadap kehilangan voltan. Gegelungnya disambungkan terus kepada bekalan kuasa dan kekal bertenaga dalam keadaan biasa, yang membolehkan pemutus litar 1250 amp 3 kutub 600v mccb kekal tertutup. Apabila bekalan hilang atau voltan turun dengan ketara, daya magnet menjadi lemah dan menjadi lebih rendah daripada daya spring. Spring kemudian memacu teras yang bergerak, melepaskan selak dan menyebabkan pemutus litar 1250 amp 3 tiang 600v mccb tergelincir.

4. Unit perjalanan terma

Apabila arus lebihan mengalir melalui pemutus litar 1250 amp 3 kutub 600v mccb, jalur dwilogam di dalam unit trip haba menjadi panas disebabkan oleh arus. Oleh kerana kedua-dua logam mempunyai pekali pengembangan yang berbeza, ia akan melentur pada kadar yang berbeza apabila dipanaskan. Ubah bentuk ini menolak mekanisme tersandung, menyebabkan pemutus litar kes acuan 1250 amp 3 kutub MCCB membuka dan mengganggu litar.

Parameter pemutus litar mccb 1250 amp 3 kutub 600v:
