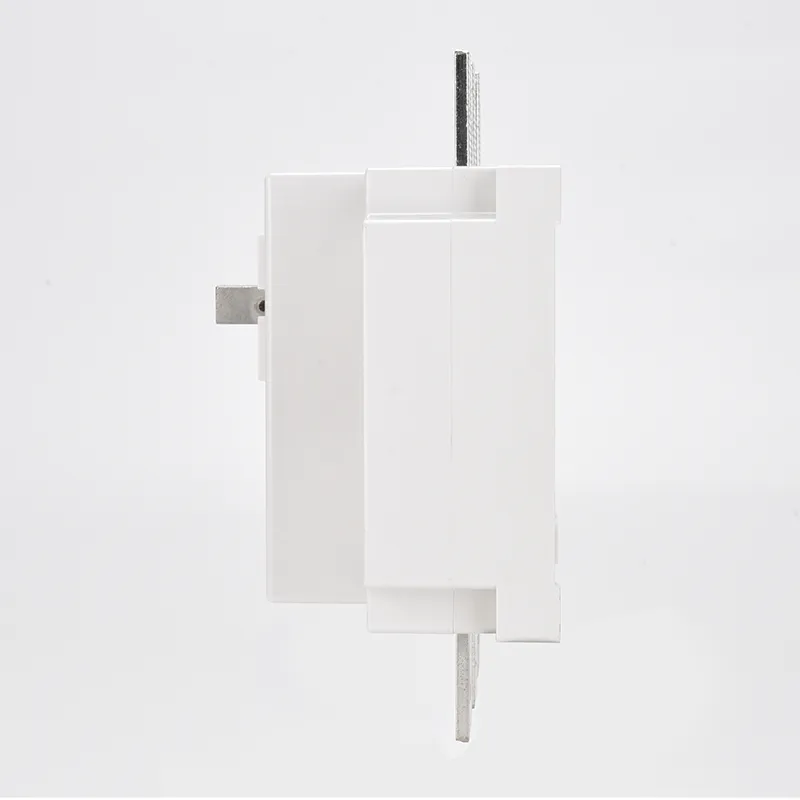

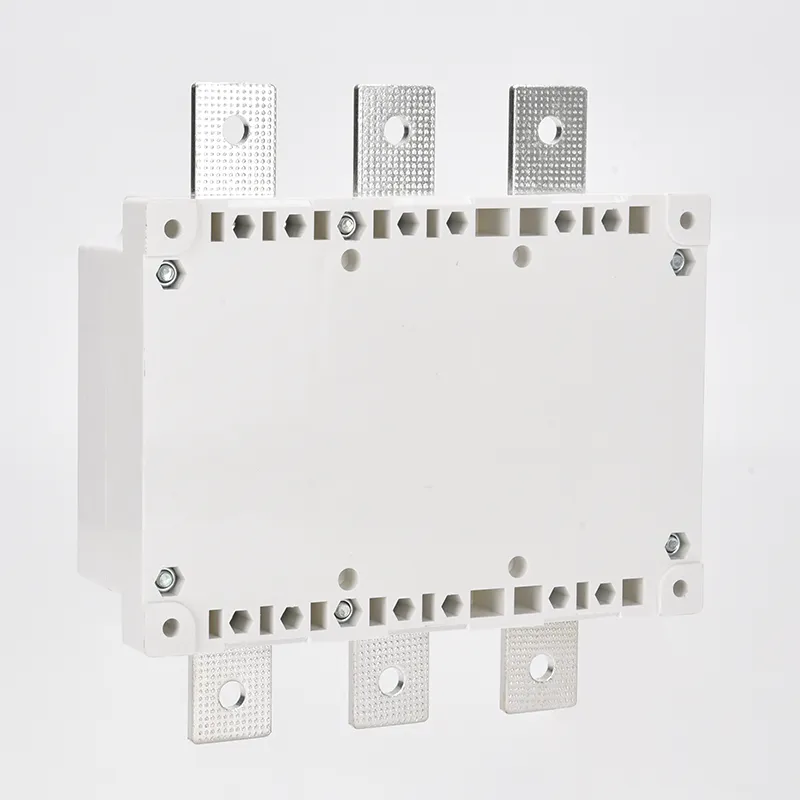

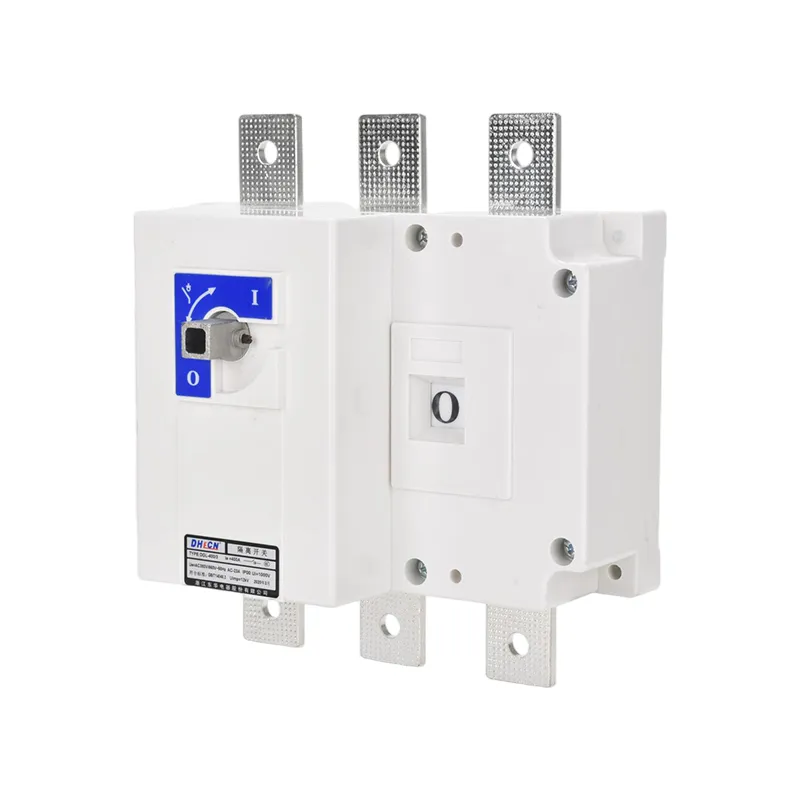

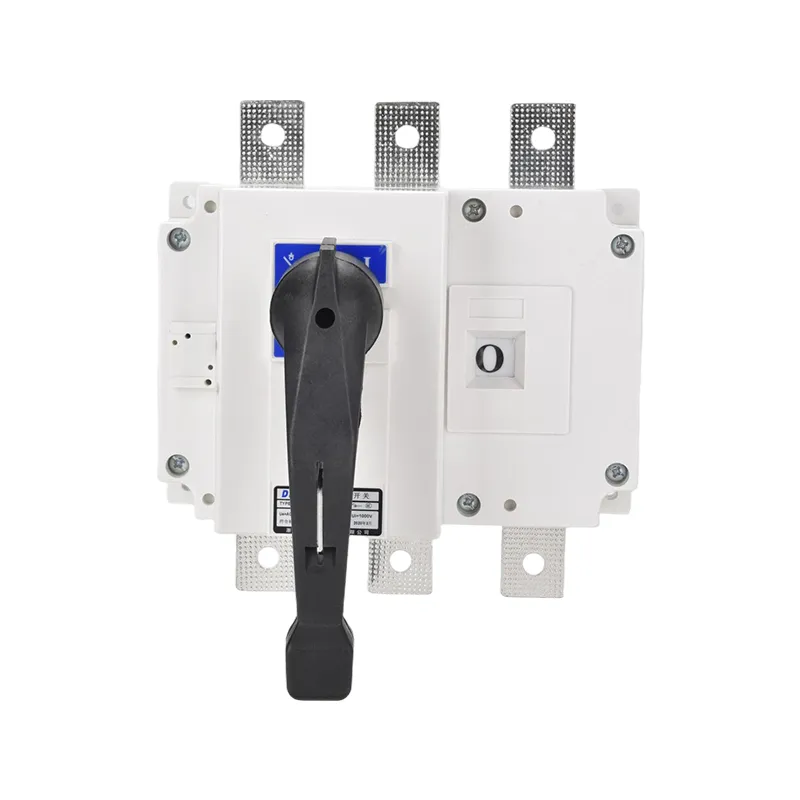

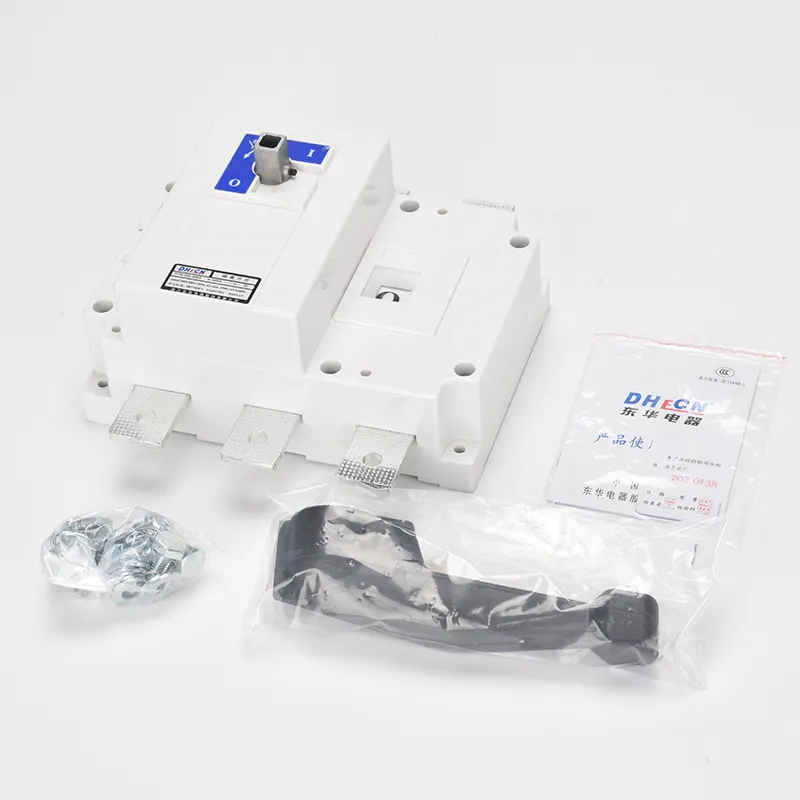

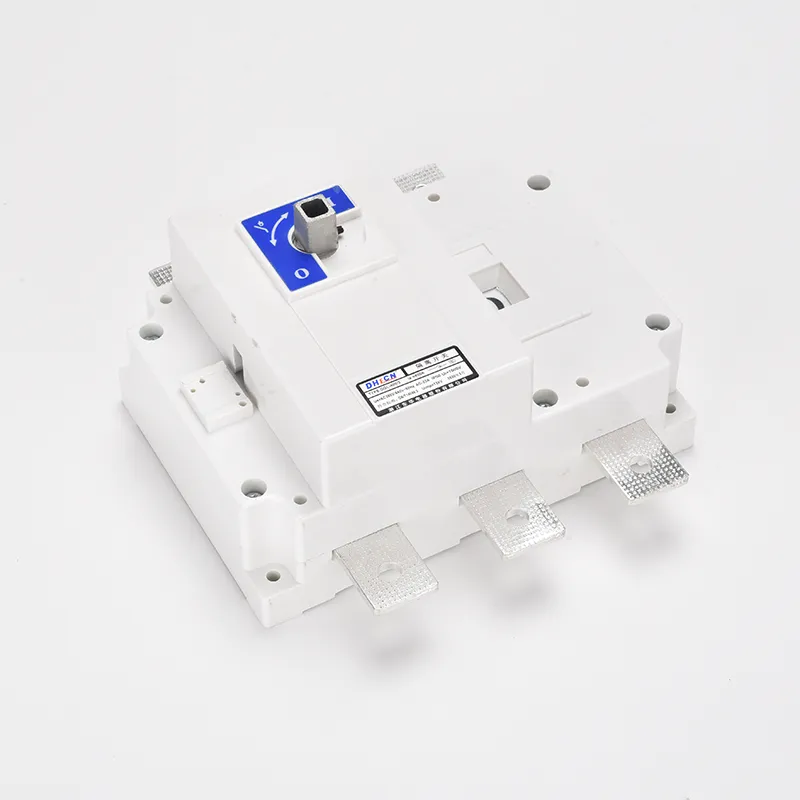

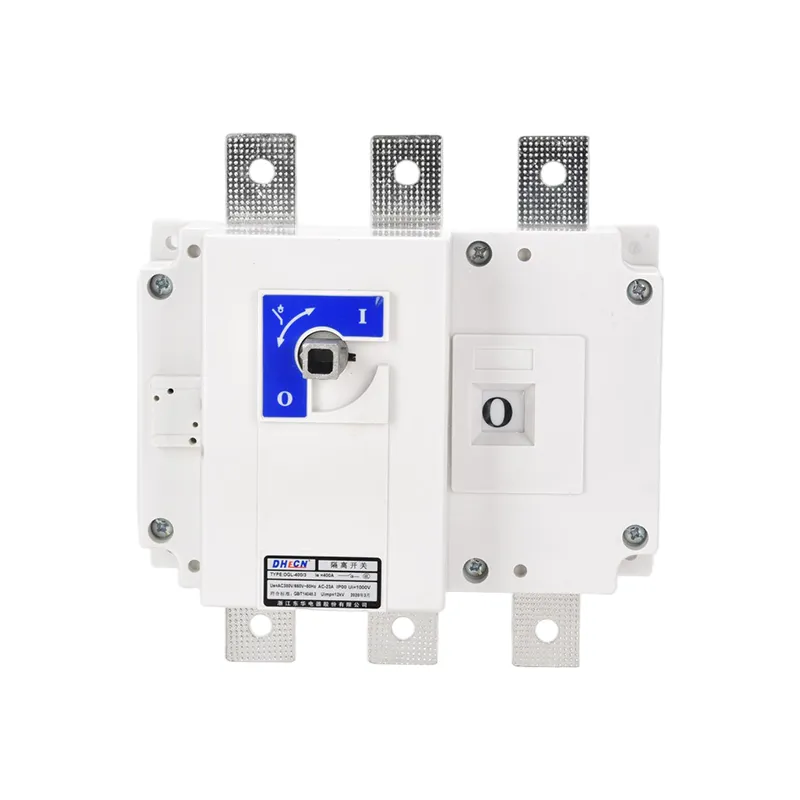

Suis Pengasing 100 Amp 3 Fasa 100a

Suis pengasing 100 amp 3 fasa 100a ialah peranti pensuisan yang direka untuk sistem AC tiga fasa. Ia digunakan terutamanya untuk pengasingan litar dan untuk membuat atau memecahkan litar di bawah keadaan tanpa beban.

Fungsi Teras

1. Pengasingan Litar: Menyambung atau memutuskan litar dengan selamat di bawah keadaan tanpa beban, untuk memastikan penyelenggaraan yang selamat.

2.Pelarasan Operasi: Bekerja dalam penyelarasan dengan pemutus litar untuk menukar status pengendalian peralatan.

3. Operasi Tanpa Beban: Membolehkan penukaran talian yang tidak dimuatkan atau transformer yang tidak dimuatkan masuk dan keluar dari perkhidmatan.

4.Titik Pecah Kelihatan: Menyediakan titik putus sambungan yang jelas, untuk memudahkan pemeriksaan dan penyelenggaraan.

Ciri-ciri Teknikal

1. Struktur Dioptimumkan: Suis pengasing 100 amp 3 fasa 100a menggunakan mekanisme operasi tunggal. Sesentuh bergerak melengkung dan sesentuh tetap beroperasi secara serentak, untuk memastikan penukaran serentak ketiga-tiga fasa. Ini mengurangkan sisihan perjalanan kenalan dan meningkatkan kebolehpercayaan.

2. Kemudahan Pemasangan dan Penyelenggaraan: Reka bentuk padat suis pengasing 100 amp 3 fasa 100a membolehkan pemasangan mudah dan mengekalkan kos penyelenggaraan yang rendah.

Parameter Produk:

lth (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Kekuatan dielektrik (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Le(A) Bekerja
400V AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400V AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750V AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220V DC21	125	160	200	250	315	400	500	630
220V DC22	125	160	200	250	315	400	400	500
220V DC23	125	125	160	200
440V DC21	100	125	160	200	315	400	400	500
440V DC22	100	125	160	200	315	400	400	500
440V DC23	100	125	160	200
Kuasa Motor(KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0.1S/1.0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Membuat dan Memecah Kapasiti
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Nilai Puncak KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Kehidupan Mekanikal (masa)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Hayat Elektrik (masa)
Ue=660V Nilai Arus le
COS∮＝0.95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0.65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0.35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Berat (kg)
3 tiang	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 tiang	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Tork Kendalian (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

taip	Saiz Bingkai dan Saiz Pemasangan
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

taip	Saiz
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

taip	Saiz Bingkai dan Saiz Pemasangan
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Soalan Lazim Produk:

S: Bolehkah suis pengasing 100 amp 3 fasa 100a dikendalikan di bawah beban?
J: Tidak. Suis pengasing 100 amp 3 fasa 100a bertujuan untuk digunakan dalam keadaan tanpa beban. Ia tidak boleh digunakan untuk membuat atau memecahkan litar yang membawa arus operasi biasa. Untuk pensuisan beban, pemutus litar atau suis pemutus beban hendaklah digunakan.
S: Apakah bahan yang biasa digunakan dalam suis pengasing 100 amp 3 fasa 100a?
A: Suis pengasing 100 amp 3 fasa berkualiti tinggi secara amnya menampilkan kalis api atau perumah termoplastik/logam bertetulang, sesentuh tembaga bersalut kuprum atau perak untuk rintangan dan ketahanan yang rendah, dan mekanisme pengendalian keluli atau aloi yang teguh. Ini memastikan hayat perkhidmatan yang panjang dan operasi yang boleh dipercayai.
S: Bagaimanakah suis pengasing 100 amp 3 fasa 100a berbeza daripada pemutus litar 100 amp 3 fasa?
A: Pemutus litar 100 amp 3 fasa boleh mengganggu arus beban dan kerosakan, manakala suis pengasing 3 fasa 100 amp hanya menyediakan pemotongan dalam keadaan tanpa beban. Peranan 100 amp 3 fasa adalah untuk menjamin pemisahan yang boleh dilihat dan boleh dipercayai untuk keselamatan, manakala fungsi perlindungan kekal dengan fius atau pemutus.
