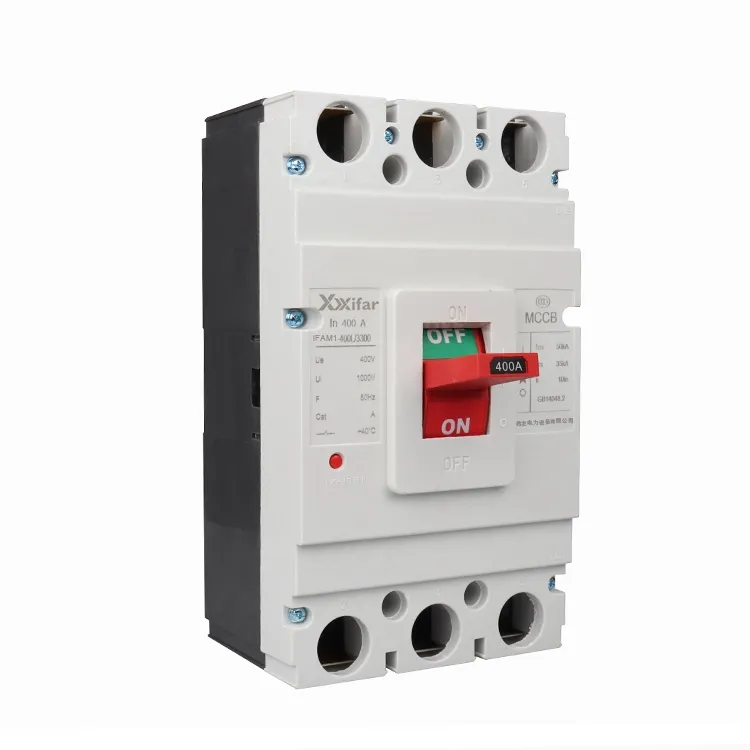

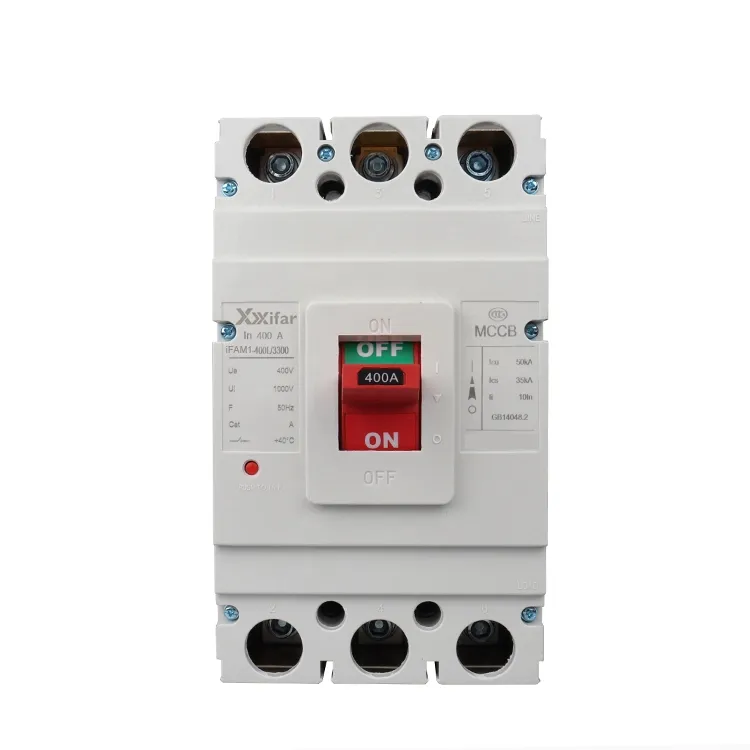

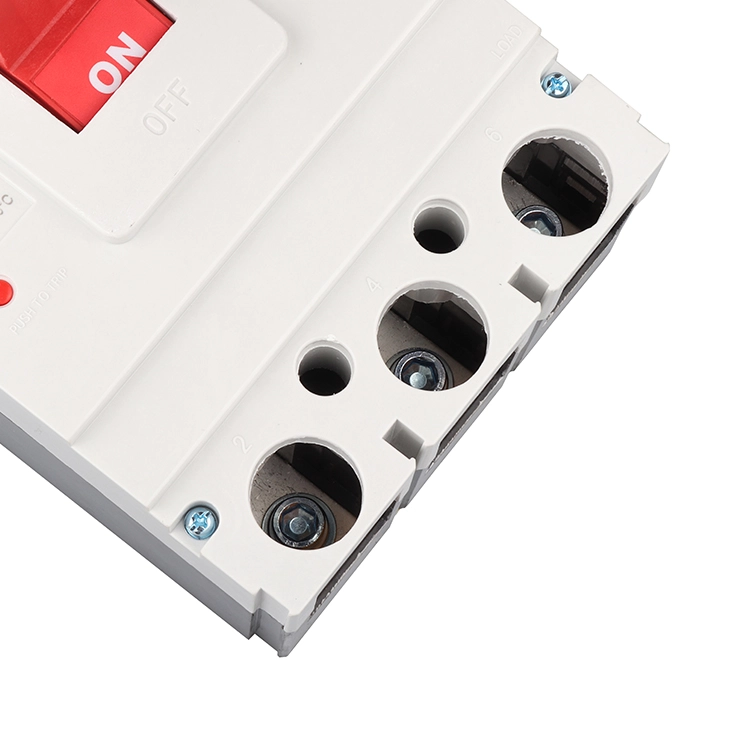

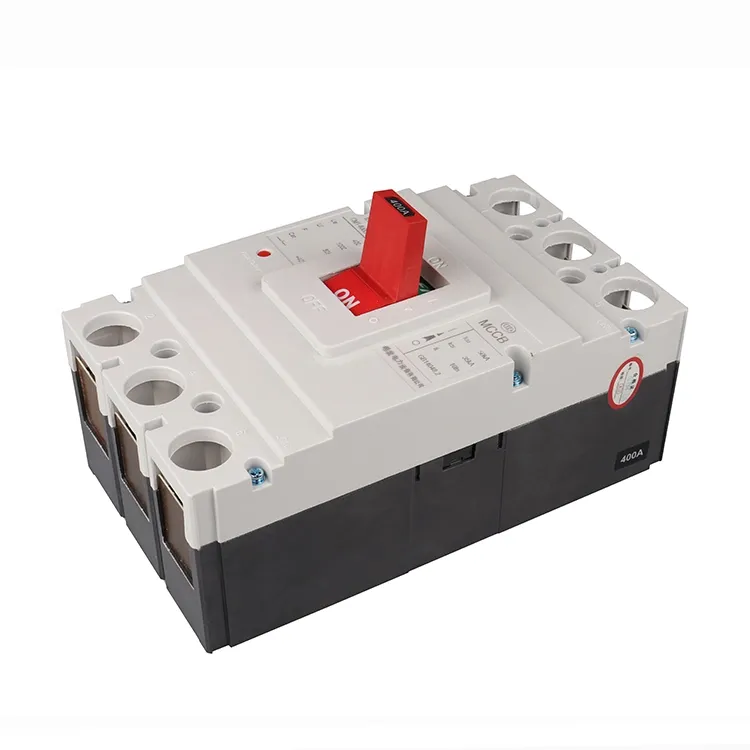

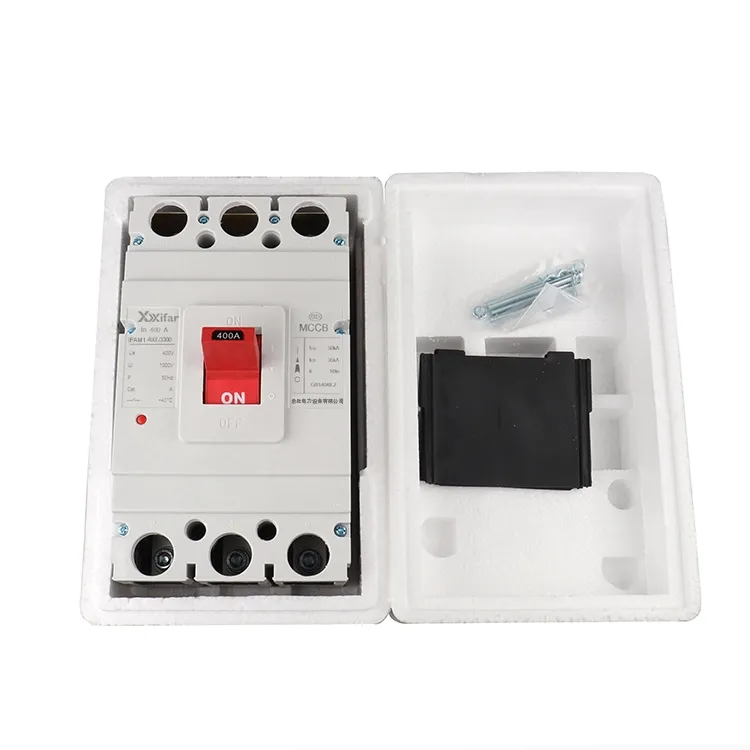

400a 3p Suis Sarung Beracuan Tertutup Mccb

Suis bekas acuan tertutup 400a 3p mccb ialah sejenis pemutus dengan kepungan penebat acuan dan penebat udara. Ia biasanya dipasang dan digunakan dalam sistem pengagihan voltan rendah untuk mengganggu atau mengasingkan kedua-dua arus normal dan arus kerosakan dalam julat terkadar, yang membantu melindungi kabel dan peralatan elektrik. Kaedah tersandung biasa untuk suis bekas acuan tertutup A 400a 3p mccb termasuk magnet sahaja, magnet terma dan unit perjalanan elektronik.

Perjalanan magnetik sahaja beroperasi semata-mata di bawah keadaan litar pintas. Dalam erti kata lain, suis bekas acuan terlampir 400a 3p mccb tersandung hanya apabila kerosakan seperti litar pintas berlaku. Jenis ini sering digunakan dalam litar pemanas atau dalam litar motor di mana perlindungan beban lampau berasingan telah disediakan.

Unit perjalanan magnet terma bertindak balas kepada kedua-dua litar pintas dan berkekalan lebihan arus. Jika arus melebihi 400A untuk tempoh tertentu atau berlaku litar pintas, suis kes acuan tertutup 400a 3p mccb akan tersandung. Kerana ia menggabungkan dua mekanisme perlindungan, ia kadangkala dirujuk sebagai perjalanan gabungan atau dwi pada suis bekas acuan tertutup 400a 3p mccb, yang biasanya digunakan dalam pengagihan kuasa am.

Unit perjalanan elektronik mewakili penyelesaian yang lebih maju dan matang. Dengan jenis ini, parameter seperti pengambilan magnet, tetapan terma dan kelewatan tersandung boleh dilaraskan, menjadikan suis bekas acuan tertutup 400a 3p mccb sesuai untuk pelbagai aplikasi yang lebih luas. Walau bagaimanapun, fleksibiliti tambahan ini biasanya datang dengan kos yang lebih tinggi.

Sebagai tambahan kepada jenis ini, terdapat pemutus litar kes acuan yang direka khusus untuk perlindungan motor. Untuk aplikasi sedemikian, tetapan perjalanan magnet biasanya lebih tinggi, iaitu lebih daripada sepuluh kali ganda arus undian, supaya pemutus litar kes acuan boleh menahan arus masuk yang tinggi semasa permulaan motor tanpa tersandung tanpa perlu, sambil masih memberikan perlindungan di bawah keadaan kerosakan.

Parameter suis kes acuan tertutup 400a 3p mccb:

Fungsi suis sarung acuan tertutup 400a 3p mccb Aksesori

Aksesori memanjangkan dan melengkapkan fungsi asas suis bekas acuan tertutup 400a 3p mccb. Mereka menambah pilihan kawalan dan mempertingkatkan ciri perlindungan untuk menjadikannya sebahagian penting peranti. Aksesori biasa suis bekas acuan tertutup 400a 3p mccb termasuk sesentuh tambahan, sesentuh penggera, unit perjalanan shunt, pelepas voltan bawah, pengendali motor dan pemegang putar luaran.

1) Kenalan Bantu

Kenalan tambahan digunakan terutamanya untuk menunjukkan sama ada suis sarung acuan tertutup 400a 3p mccb terbuka atau tertutup, tetapi ia tidak menunjukkan jika ralat telah berlaku. Mereka disambungkan ke litar kawalan. Untuk pemutus litar kotak acuan, saiz bingkai 400A dan ke atas, konfigurasi dua sesentuh biasa terbuka dan dua sesentuh biasanya tertutup tersedia dengan arus haba sekitar 6A. Saiz bingkai 100A biasanya menggunakan sesentuh tukar ganti putus tunggal, manakala 225A dan 250A dan untuk mengguna pakai struktur sesentuh jambatan dengan arus haba konvensional kira-kira 3A.

2) Kenalan Penggera

Kenalan penggera direka bentuk untuk memberi isyarat apabila suis bekas acuan tertutup 400a 3p mccb tersandung secara automatik disebabkan kerosakan seperti beban lampau, litar pintas atau di bawah voltan. Arus pengendaliannya biasanya AC 380V pada 0.3A atau DC 220V pada 0.15A, tetapi biasanya tidak melebihi 1A. Walau bagaimanapun, arus haba biasanya berada dalam julat 1 hingga 2.5A.

3) Unit Shunt Trip

Unit perjalanan shunt membenarkan suis sarung acuan tertutup 400a 3p mccb dibuka dari jauh. Voltan operasinya boleh bebas daripada voltan litar utama. Ia bertujuan untuk tugas masa yang singkat, dan masa penjanaan gegelung biasanya tidak melebihi satu saat, jika tidak gegelung mungkin rosak.

Untuk mengelakkan kelesuan gegelung, suis mikro disambungkan secara bersiri dengan gegelung perjalanan shunt. Apabila gegelung ditenagakan, angker tertarik, yang menyebabkan suis mikro bertukar daripada keadaan tertutup biasa kepada keadaan terbuka biasa. Ini mengganggu litar kawalan, jadi walaupun butang tekan ditekan, gegelung tidak akan kekal bertenaga. Reka bentuk ini berkesan melindungi gegelung daripada terlalu panas. Sebaik sahaja suis sarung acuan terlampir 400a 3p mccb ditetapkan semula dan ditutup semula, suis mikro kembali ke kedudukan tertutup seperti biasa. Unit perjalanan shunt tersedia dalam pelbagai voltan dan frekuensi kawalan untuk disesuaikan dengan aplikasi yang berbeza.

4) Di Bawah Pelepasan Voltan

Pelepasan voltan bawah digunakan untuk melindungi litar dan peralatan kuasa daripada keadaan voltan rendah. Gegelungnya disambungkan ke bahagian bekalan pemutus litar bekas acuan, dan pemutus hanya boleh ditutup apabila gegelung ditenagakan. Jika voltan terlalu rendah, suis bekas acuan tertutup 400a 3p mccb tidak boleh ditutup. Adalah penting untuk memastikan bahawa voltan sistem sepadan dengan voltan terkadar pelepasan voltan bawah. Julat pengendalian biasanya antara 70% dan 35% daripada voltan terkadar. Peranti ini juga tersedia dalam penarafan voltan dan frekuensi yang berbeza untuk pelbagai aplikasi.

5) Mekanisme Pengendali Motor

Pengendali motor digunakan untuk menutup dan membuka pemutus litar secara automatik dan jauh. Terdapat dua jenis utama, iaitu didorong motor dan elektromagnet. Mekanisme digerakkan motor biasanya digunakan untuk pemutus litar kotak acuan MCCB dengan saiz bingkai 400A dan ke atas, manakala pengendali elektromagnet lebih sesuai untuk MCCB bernilai 225A dan ke bawah.
